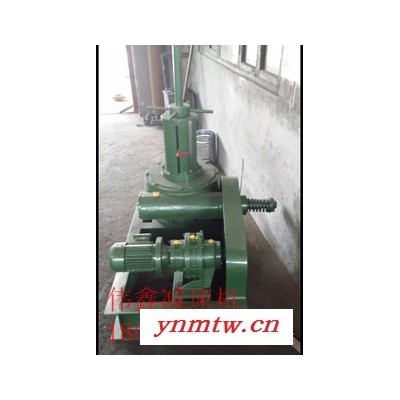

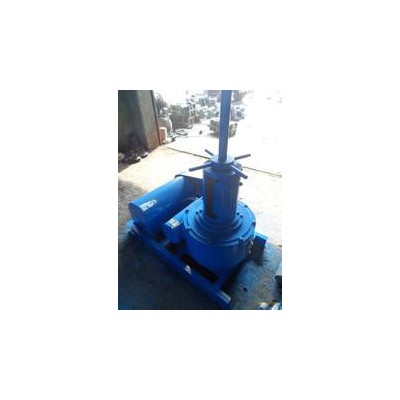

深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置

深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置

一、简介

深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置产品介绍行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小，在速比小的减速机中，针齿上带有针齿套）。当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而较低的输出转速。

二、使用范围行星摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。
摆线针轮减速机分、立式、双轴型和直联型等装配，是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备。

三、深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置产品特点

1.传动比大。一级减速时传动比为1/9--1/87。两级减速时传动比为1/99--1/7569。
2.传动效率高。由于啮合部位采用了啮合，一般一级传动效率为90%--95%。
3.结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小1/2--2/3。4.故障少，寿命长。
主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为，因而故障少，寿命长。5.运转平稳可靠。
因传动中为多齿啮合，所以使之运转平稳可靠，噪声低。6.拆装方便，容易。
7.过载能力强，耐冲击，惯矩小，适用于起动和正反转运转的特点。

四、深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置技术参数功率：0.18KW～75KW扭矩：70N·m～20000N·m传动比单级：9-87双级：121-5133：6545-446571

五、深圳伟鑫牌JWZ刮泥机减速机厂家配置过载保护装置摆线针轮减速机型号单级机型：X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12

B0、B1、B2、B3、B4、B5、B6、B7、B8、B9

单级减速比：9、11、17、23、25、29、35、43、59、71、87

双级机型：

X21X31X41X42X52X53X63X64X74X84X85X95X106X117X128B09B10B20B21B31B41B42B52B53B63B64B74B85B95

双级减速比：1211872893914735957318411003122515051849206525373481418951337569
