| 是否提供加工定制 | 否 |
|---|---|
| 产品类型 | 全新 |
| 控制形式 | 人工 |
| 类型 | 摇臂钻床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 2500×1070×2840（mm） |
| 主电机功率 | 1.5 |
| 主轴转速范围 | 25-2000（rpm） |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 钻孔直径范围 | 50 |
| 轴数量 | 单轴 |
| 主轴孔锥度 | 莫氏5 |
| 品牌 | ZOJE/中捷 |
| 型号 | Z3050/1600 |

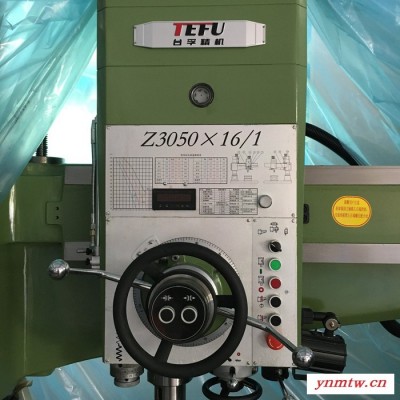

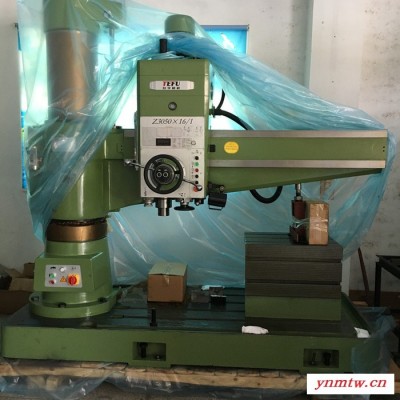

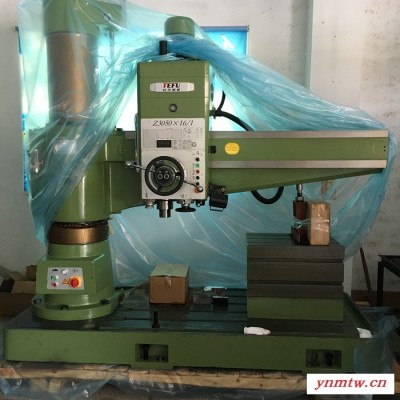

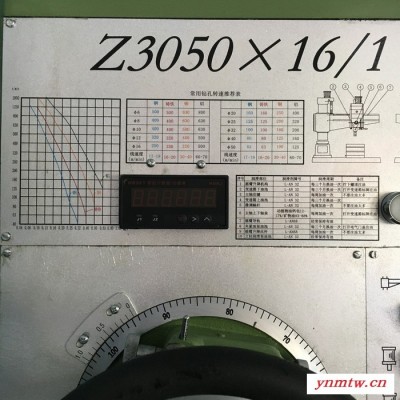

沈阳摇臂钻床Z3050 钻孔 扩孔 铰孔及攻螺纹 有完善的安全保护装置以及外柱防护
主要特点：主轴箱操纵泵采用外置可调压技术，使用质量更稳定的进口油泵，完全解决天热油稀变速不稳定的问题。
采用液压预选变速机构，可节省辅助时间。
l 主轴正反转、停车（制动）、变速、空挡均用一个手柄操作，使用方便。
l 所有操纵手柄均集中安放在很方便的部位，且操纵方便。
l 主轴箱、立柱的夹紧或松开可单独夹紧，也可同时夹紧。
l 主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，结构新颖，夹紧可靠。
l 有完善的安全保护装置以及外柱防护。
l 主要导轨面镶嵌德国进口材料钢制导轨，保证百年不变形。
| 型 号 |
| Z3050×16/1 | Z3063×20/1 | Z3080×25 | Z30100×31 | Z30125×40 | URD6325 | FRD15045 | FRD16050 | ||||
| 最大钻孔直径 | mm | 40 | 50 | 63 | 80 | 100 | 125 | 63 | 150 | 160 | |||
| 主轴中心线至 立柱母线距离 | 最大 | mm | 1600 | 1600 | 2000 | 2500 | 3150 | 4000 | 2200 | 4500 | 5000 | ||
| 最小 | mm | 350 | 350 | 450 | 500 | 570 | 600 | 1260 | 750 | 750 | |||
| 主轴端面至底 座工作面距离 | 最大 | mm | 1220 | 1600 | 2000 | 2500 | 2500 | - | 4205 | 4205 | |||
| 最小 | mm | 350 | 320 | 400 | 550 | 750 | 750 | - | 1005 | 1005 | |||
| 主轴行程 | mm | 315 | 315 | 400 | 450 | 500 | 560 | 450 | 700 | 700 | |||
| 主轴锥孔 ( 莫氏 ) | No. | 4# | 5# | 5# | 6# | 6# | Metric 80 | 5# | Metric 80 | Metric 80 | |||
| 主轴转速范围 | r/min | 25-2000 | 25-2000 | 20-1600 | 16-1250 | 8-1000 | 6.3-800 | 5-800 | 10-1000 | 10-1000 | |||
| 主轴转速级数 | - | 16 | 16 | 16 | 16 | 22 | 22 | 无级 | 无级 | 无级 | |||
| 主轴进给量范围 | mm/r | 0.04-3.20 | 0.04-3.20 | 0.04-3.2 | 0.04-3.2 | 0.06-3.2 | 0.06-3.2 | 1-3300mm/min | 10-400mm/min | 10-400mm/min | |||
| 主轴进给量级数 | - | 16 | 16 | 16 | 16 | 16 | 16 | 无级 | 无级 | 无级 | |||
