| 产品认证 | ISO9001-2000 |
|---|---|
| 产地 | 江苏 |
| 额定电流 | 1A或5A |
| 额定电压 | 220v |
| 工作电压 | 220V |
| 上市时间 | 2013年冬 |
| 体积 | 小型 |
| 温控范围 | 40℃ |
| 用途 | 电力 |
| 最大电压 | 250V |
| 电压特性 | 低压 |
| 品牌 | 荣信 |
| 型号 | DEA9222变压器后备保护测控装置 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
本装置主要用于变压器的后备保护，和差动保护配合使用。其主要功能如下：
1保护功能1）复合电压闭锁（方向）过流保护
2）零序电流保护（高压侧后备保护配置）
3）间隙零序电流保护（高压侧后备保护配置）
4）零序电压保护
5）过负荷保护（高压侧后备保护配置）
6）起动通风（高压侧后备保护配置）
7）闭锁有载调压（高压侧后备保护配置）
2测控功能1）Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、F、P、Q、 Cosφ、电度等19路模拟量的遥测
2）14路开关量采集
3）GPS对时（分脉冲，秒脉冲或IRIG-B方式）
3信息功能1）装置参数远方查看
2）装置开入状态远方查看
3）保护定值远方查看、修改
4）保护功能压板远方查看、投退
5）装置运行状态远方查看（包括装置自检信息和动作信息）
6）装置远方复归
7）故障录波数据上传
4装置原理4.1模拟量输入
外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器， CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Ia、Ib、Ic、Io输入为保护用模拟量输入，Io零序电流输入作零序过流保护用（报警或跳闸）。零序电流的接入采用专用的零序电流互感器输入，用作直接接地运行的变压器后备保护。Ijx间隙电流输入作间隙过流保护用（报警或跳闸）。间隙电流的接入采用专用的间隙电流互感器输入，反应间隙击穿的电流，用作通过保护间隙接地运行的变压器后备保护。Iac、Ibc 、Icc为测量用专用测量CT输入，保证遥测量有足够的精度。如果电流互感器只有两相，那么装置B相的电流端子不用接线。
Ua、Ub、Uc输入在本装置中作为测量用电压输入，电压可以Ｙ型接入，也可以Ｖ型接入。电压与Iac、Ibc、Icc一起计算形成本线路的P、Q、COSф、Kwh、Kvarh等遥测信息，也用作方向过流中的方向元件判别和复压过流保护中复电压元件。 U0为零序电压输入，可用作变压器不接地运行的后备保护。
4.2软件说明
4.2.1复合电压闭锁（方向）过流保护
本保护反应相间短路故障，作为变压器和相邻元件的后备保护。共设有三段复合电压闭锁过流保护，其中Ⅰ、Ⅱ段可带方向，各设三个时限，Ⅲ段不带方向，设两个时限。各段设有可投退的软压板。
a.复合电压元件
如变压器有高、中、低三侧，装设高、中、低三个后备保护。每一侧的保护采各自侧的电压，因此本侧保护可判断本侧复合电压元件是否动作，而其他侧的复合电压元件是否动作需要靠开关量输入判断。高压侧后备保护将高压侧复压元件动作情况通过接点传递给中压侧和低压侧的后备保护；中压侧后备保护将中压侧复压元件动作情况通过接点传递给高压侧和低压侧的后备保护；低压侧后备保护将低压侧复压元件动作情况通过接点传递给高压侧和中压侧的后备保护。
本侧复合电压元件动作判据：三个线电压中的最小值小于低电压定值，或者负序电压大于负压定值，复合电压元件动作。考虑变压器空载合闸或变压器某侧退出运行，复合电压元件因母线无压会始终动作，装置增设了开关位置辅助判据，在本侧开关合位时，复压元件才能动作。
b.方向元件
TA的正极性端在母线侧，电流正方向认为是自母线流向变压器。
Ia与Ubc组成A相方向元件，Ib与Uca组成B相方向元件，Ic与Uab组成C相方向元件。当方向元件中的电流相对于电压角度在－45°～＋135°范围内时，为正方向，方向指向变压器；反之，则为反方向，方向指向母线。方向元件带有记忆功能以消除近端三相短路时方向元件的死区。
c.过流元件
本侧三相电流中任一值大于定值，过流元件动作。
d.TV断线
装置判断有TV断线时，自动退出方向元件。
4.2.2零序电流保护
本保护反应单相接地故障，可作为变压器的后备保护。零序保护设有硬压板。
动作判据为：3I0 >零序过流的定值。
其中：3I0为零序电流，取自本侧零序TA。
本保护配置两时限，第一时限跳本侧，第二时限跳各侧。
4.2.3间隙零序电流保护
本保护具有自动投退功能，当变压器中性点接地刀闸拉开时，自动投入间隙零序电流保护。
动作判据为：3I0jx>间隙零序电流定值。
其中：3I0jx为间隙零序电流，取自本侧中性点间隙TA。
本保护配置两时限，第一时限跳本侧，第二时限跳各侧。
4.2.4零序电压保护
本保护反应接地侧零序电压，可作为变压器不接地运行时的后备保护。
本保护具有自动投退功能，当变压器中性点接地刀闸拉开时，自动投入零序电压保护。
动作判据为：3U0>零序电压定值。
其中：3U0为零序电压，取自本侧TV的3U0绕组。
本保护配置两时限，第一时限跳本侧，第二时限跳各侧。
注：该保护用于中、低压侧时，只发告警信号，不跳闸。
4.2.5过负荷保护
当任一相电流大于定值，经延时，装置发信告警。
4.2.6起动通风保护
当任一相电流大于定值，经延时，装置起动通风出口动作。
4.2.7闭锁有载调压
当任一相电流大于定值，经延时，装置闭锁有载调压出口动作（常闭接点断开）。
4.2.8TV断线告警
装置采用两种方法识别TV断线。
方法一：当三个线电压中最大与最小之差大于30V，延时3S，发ＴＶ断线信号；当三个线电压中最大与最小之差小于30V，且Uab大于80V，ＴＶ断线信号返回。
方法二：电压突变同时电流不突变，认为TV断线，发ＴＶ断线信号。电压突变：100mS内三个线电压中任一个由大于90V变为小于60V。电流不突变：Ia，Ic均大于0.2A，且变化小于0.1A。三个线电压都大于９０Ｖ，ＴＶ断线信号返回。
4.2.9跳闸矩阵
4X1, 4X2跳本侧母联。4X3,4X4跳本侧。4X5,4X6跳中压侧。4X7,4X8跳低压侧。4X9,4X10本侧复合电压动作。4X11,4X12本侧复合电压动作。4X13,4X15启动通风。4X17,4X19闭锁有载调压。
| 元件 | 4X1, 4X2 | 4X3, 4X4 | 4X5, 4X6 | 4X7, 4X8 | 4X9, 4X10 | 4X1, 4X12 | 4X1, 4X14 | 4X1, 4X15 | 4X1, 4X18 | 4X1, 4X19 |
| 过流一段一时限 | X |
|
|
|
|
|
|
|
|
|
| 过流一段二时限 |
| X |
|
|
|
|
|
|
|
|
| 过流一段三时限 |
| X | X | X |
|
|
|
|
|
|
| 过流二段一时限 | X |
|
|
|
|
|
|
|
|
|
| 过流二段二时限 |
| X |
|
|
|
|
|
|
|
|
| 过流二段三时限 |
| X | X | X |
|
|
|
|
|
|
| 过流三段一时限 |
| X |
|
|
|
|
|
|
|
|
| 过流三段二时限 |
| X | X | X |
|
|
|
|
|
|
| 本侧复合电压 |
|
|
|
| X | X |
|
|
|
|
| 零序过流一时限 |
| X |
|
|
|
|
|
|
|
|
| 零序过流二时限 |
| X | X | X |
|
|
|
|
|
|
| 间隙零序一时限 |
| X |
|
|
|
|
|
|
|
|
| 间隙零序二时限 |
| X | X | X |
|
|
|
|
|
|
| 零序过压一时限 |
| X |
|
|
|
|
|
|
|
|
| 零序过压二时限 |
| X | X | X |
|
|
|
|
|
|
| 过负荷发信 |
|
|
|
|
|
|
|
|
|
|
| 启动通风 |
|
|
|
|
|
|
| X |
|
|
| 闭锁有载调压 |
|
|
|
|
|
|
|
| X |
|
| TV断线 |
|
|
|
|
|
|
|
|
|
|
表中X位置为元件默认的出口节点，用户可以更改。
5定值表| 定 值 表 | ||||
| 序 号 | 定 值 名 称 | 单 位 | 范 围 | 备 注 |
| 1 | 过流一段定值 | A | 0.2～100 |
|
| 2 | 过流一段一时限 | S | 0～60 |
|
| 3 | 过流一段二时限 | S | 0～60 |
|
| 4 | 过流一段三时限 | S | 0～60 |
|
| 5 | 过流二段定值 | A | 0.2～100 |
|
| 6 | 过流二段一时限 | S | 0～60 |
|
| 7 | 过流二段二时限 | S | 0～60 |
|
| 8 | 过流二段三时限 | S | 0～60 |
|
| 9 | 过流三段定值 | A | 0.2～100 |
|
| 10 | 过流三段一时限 | S | 0～60 |
|
| 11 | 过流三段二时限 | S | 0～60 |
|
| 12 | 低压启动过流定值 | V | 10～90 | 按线电压整定 |
| 13 | 负序电压启动过流 | V | 1～100 | 按线电压整定 |
| 14 | 零序过流定值 | A | 0.2～100 |
|
| 15 | 零序过流一时限 | S | 0～60 |
|
| 16 | 零序过流二时限 | S | 0～60 |
|
| 17 | 间隙零序过流定值 | A | 0.2～100 |
|
| 18 | 间隙零序一时限 | S | 0～60 |
|
| 19 | 间隙零序二时限 | S | 0～60 |
|
| 20 | 零序过压定值 | V | 1～180 |
|
| 21 | 零序过压一时限 | S | 0～60 |
|
| 22 | 零序过压二时限 | S | 0～60 |
|
| 23 | 过负荷定值 | A | 0.2～100 |
|
| 24 | 过负荷延时 | S | 0～60 |
|
| 25 | 启动通风定值 | A | 0.2～100 |
|
| 26 | 启动通风延时 | S | 0～60 |
|
| 27 | 闭锁有载调压定值 | A | 0.2~100 |
|
| 28 | 闭锁有载调压延时 | S | 0～60 |
|
| 控 制 字 表 | ||||
| 序 号 | 控 制 字 名 称 | 选 项 | ||
| 1 | 三相三继电器式 | □退出 □投入 | ||
| 2 | 二相二继电器式 | □退出 □投入 | ||
| 3 | 二相三继电器式 | □退出 □投入 | ||
| 4 | 过流一段一时限 | □退出 □投入 | ||
| 5 | 过流一段二时限 | □退出 □投入 | ||
| 6 | 过流一段三时限 | □退出 □投入 | ||
| 7 | 过流一段方向压板 | □退出 □投入 | ||
| 8 | 过流一段复压启动 | □退出 □投入 | ||
| 9 | 过流二段一时限 | □退出 □投入 | ||
| 10 | 过流二段二时限 | □退出 □投入 | ||
| 11 | 过流二段三时限 | □退出 □投入 | ||
| 12 | 过流二段方向压板 | □退出 □投入 | ||
| 13 | 过流二段复压启动 | □退出 □投入 | ||
| 14 | 过流三段一时限 | □退出 □投入 | ||
| 15 | 过流三段二时限 | □退出 □投入 | ||
| 16 | 过流三段复压启动 | □退出 □投入 | ||
| 17 | 中压侧复合电压 | □退出 □投入 | ||
| 18 | 低压侧复合电压 | □退出 □投入 | ||
| 19 | 零序过流一时限 | □退出 □投入 | ||
| 20 | 零序过流二时限 | □退出 □投入 | ||
| 21 | 间隙零序一时限 | □退出 □投入 | ||
| 22 | 间隙零序二时限 | □退出 □投入 | ||
| 23 | 零序过压一时限 | □退出 □投入 | ||
| 24 | 零序过压二时限 | □退出 □投入 | ||
| 25 | 过负荷发信 | □退出 □投入 | ||
| 26 | 启动通风 | □退出 □投入 | ||
| 27 | 闭锁有载调压 | □退出 □投入 | ||
| 28 | TV断线告警 | □退出 □投入 | ||
| 29 | 两瓦法测量功率 | □退出 □投入 | ||
插件1X为交流插件，端子1X1~1X16为电流输入，其中端子1X1、1X2为保护TA的A相输入；端子1X3、1X4为保护TA的B相输入；端子1X5、1X6为保护TA的C相输入；端子1X7、1X8为测量TA的A相输入；端子1X9、1X10为测量TA的B相输入；端子1X11、1X12为测量TA的C相输入；端子1X13、1X14为零序电流的输入；端子1X15、1X16为间隙零序电流的输入。
插件2X为电源插件，端子2X5~2X8为电压输入，分别对应TV的Y型接法的A、B、C、N的输入；2X9、2X10为零序电压输入。
端子2X1为装置电源正极；2X2为装置电源负极；2X3为空端子；2X4为装置接地，与接地网相联。
插件3X为CPU插件，端子3X1为24V开入量公共端，装置自产24V电源为外部开入量提供正电源，开入量在装置内部共负。
端子端子3X2~3X5为选配，可以配置4路开入量，如需配置请在订货时候注明。
端子3X6~3X9为外部开入，这些开入量用户可以自由定义；3X10为本侧TV检修；3X11为中压侧复压动作（两卷变时本开入量可做普通遥信）；3X12为低压侧复压动作；3X13为零序过流压板；3X14为断路器位置；3X15为本侧中性点接地刀位置开入，这些开入量不可以做为普通遥信。
端子3X16为GPS对时脉冲输入；3X17为485的“A”；3X18为485的“B”；3X19为GPS对时B码的“+”；3X20为GPS对时B码的“-”；CPU插件上的两个网口可组成双网通讯以确保通讯的可靠。
插件4X为出口插件，端子4X1~4X12为六付无源节点出口，可以在装置内部通过出口矩阵整定每一个出口的逻辑。
端子4X13,4X15为启动通风节点，4X16为空，端子4X17,4X18为闭锁有载调压节点（常闭），端子4X19,4X20为空。
端子4X21空，4X22为公共端，4X23为动作信号，4X24为告警信号。

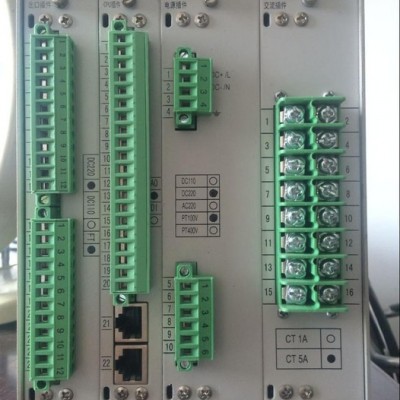

7背板图
