| 产品认证 | 有 |
|---|---|
| 产地 | 济宁 |
| 电压 | 250V |
| 额定电流 | 2A |
| 额定电压 | 220v |
| 工作电压 | 220V |
| 极数 | 1P |
| 上市时间 | 2014年冬 |
| 体积 | 微型 |
| 温控范围 | 40℃ |
| 形状 | 插片式 |
| 用途 | 电力 |
| 种类 | 保险丝 |
| 断开容量 | 630 |
| 绝缘耐压测试 | 1Vac/m |
| 电压特性 | 安全电压 |
| 品牌 | 润煤 |
| 型号 | ZBZ |
| 加工定制 | 是 |
| 质量认证 | CB |
一、适用范围
适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护 、漏电动作、漏电闭锁及电缆绝缘危险指示等综合性的隔爆型电气设备。三合一结构形式，可以代替现有的10KVA干式变压器及手动隔爆开关的多体控制方式，二合一结构形式可与现有的10KVA干式就压器配套使用。
二、型号意义
三、工作条件
（1）海拔高度不超过2000米；
（2）周围介质温度不高于＋40℃，不低于－20℃；
（3）周围空气的相对湿度不大于95%（＋25℃时）；
（4）在无强烈颠波振动以及垂直华倾斜度不超过15度的地方；
（5）在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中；
（6）可用于有甲烷和煤尘瓦斯危险的矿井中；
（7）能防止水和液体浸入的地方。
四、结构概述

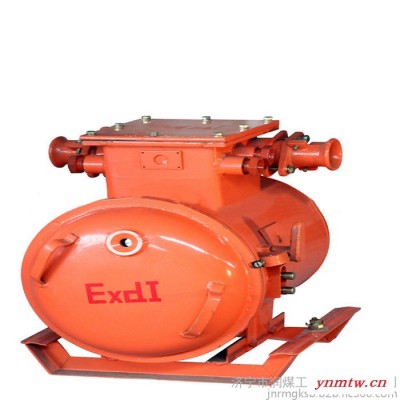

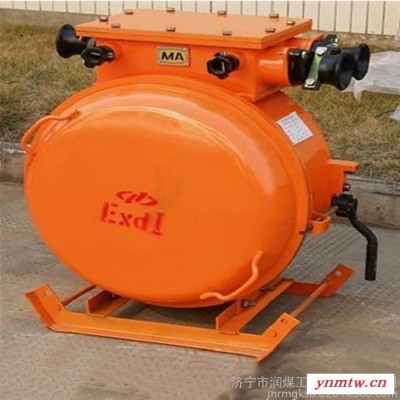

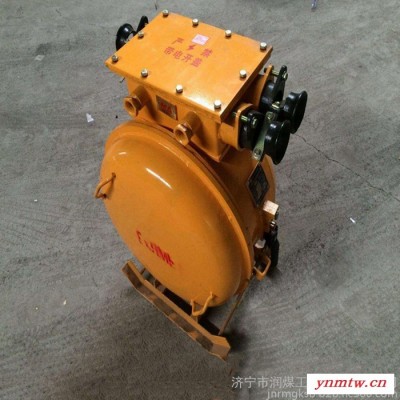

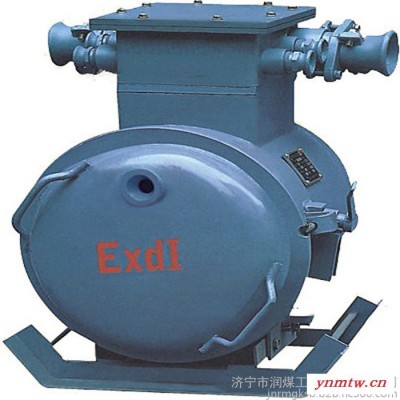

综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳身采用转盖止口结构。壳上部有一接线箱作为引进出电缆用。外壳右侧装有操作隔离开关的手柄、启动及停止接扭和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打开时，隔离开关不能闭合。壳盖上方有一透视镜，可以从外面观察状态指示灯。主变压与机壳的连接采用滑道结构，检修方便。
主要元件的作用：
1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。在故障状态下，可分断主变压器的6倍额定电流3次。
2、一次熔断器1RD、2RD：对主变压器作短路保护。
3、二次熔断器3RD、4RD：127V系统后备保护。
4、控制电路熔断器5RD：保护控制变压器。
5、交流接触器CKJ用于控制127V信号系统负荷的通断。
6、电流互感器LHZb、LHZc用于照明系统保护取样。
7、电流互感器LHxb用于127V信号系统短路保护信号的取样。
8、主变压器ZB：127V动力电源。
9、控制变压器KB：综合装置保护系统的低压电源。
10、电子线路插件：由保护电子元件组成，用于实现装置各保护功能。
11、控制试验按钮QA、TA：用于控制负荷的接入和分断及试验保护功能是否正常。
12、发光二极管LED1～6：用于正常工作及故障状态指示。
13、直流继电器J：作为保护电路终端执行元件。
五、主要参数
1、表1：主变压器参数
| 技术参数 | 产品型号 | ||||
| ZBZ-2.5/660（380）M | ZBZ-4.0/660（380）M | ||||
| 额定容量kVA | 2.5 | 4.0 | |||
| 主变压器参数 | 接线方式 | Y/△ | △/△ | Y/△ | △/△ |
| 额定电压V | 660/133 | 380/133 | 660/133 | 380/133 | |
| 额定电流A | 2.2/10.9 | 3.8/10.9 | 3.5/17.4 | 6.1/17.4 | |
|
漏电保护 | 漏电电阻整定值 kΩ | 2.0～2.5 | |||
| 漏电闭锁电子整定值kΩ | 3～4 | ||||
| 漏电保护动作时间s | ≤0.25 | ||||
| 短路保护动作时间 | 照明S | ≤0.15 | |||
| 信号S | ≤0.4 | ||||
表2:照明短路保护参数
| 电缆截面mm2 | 保 护 距 离 M |
| ZBZ-10ML电流整定值43A | |
| 25 | 1500 |
| 16 | 1000 |
| 10 | 800 |
| 6 | 500 |
| 4 | 400 |
表3:信号短路保护参数
| 电缆截面mm2 | 保 护 距 离 M |
| ZBZ-10M电流整定值11A | |
| 6 | 1800 |
| 4 |
|
