卧式烘烤器熄火保护装置 烘烤器火焰熄灭保护装置 熄火保护报警装置BWBQ-13

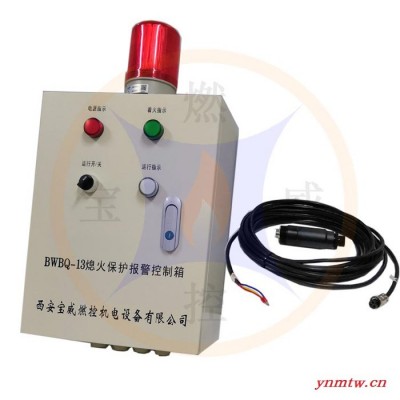

 BWBQ-13熄火保护报警控制主要包括控制箱、火焰监测器UV探头、监测电缆，控制箱内装有控制器模块、继电器、空开等元器件，控制器模块供电220V输出开关量信号，同时可联锁控制燃料阀。当意外熄火时火焰监测器探头探测到无火时，通过控制器处理，此时声光报警提醒。

主要技术参数：

      ■  工作电源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰响应时间：见火响应≤1s

          熄火响应1~3s

          显示：控制柜通电时电源指示灯（红色）亮

          旋开运行旋钮 运行指示灯（白色）亮

见火响应时着火指示灯（绿色）亮

          熄火响应时着火指示灯（绿色）灭，声光报警器报警

      ■  输出：

1、燃料电磁阀电源AC220V

          2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

             熄火响应时常闭触点闭合，常开触点断开

             见火响应时常闭触点断开，常开触点闭合

      ■  使用环境温度：监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 400×300×200（mm）

      ■  安装孔尺寸：探头安装螺纹M20*1.5

      ■  监测器型号：UV探头
