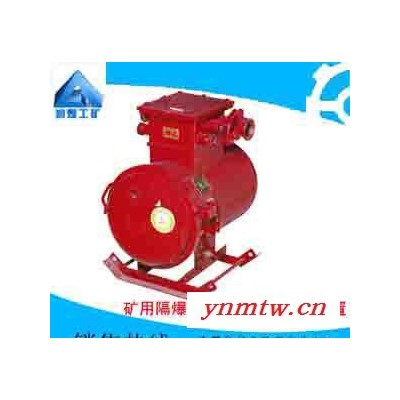

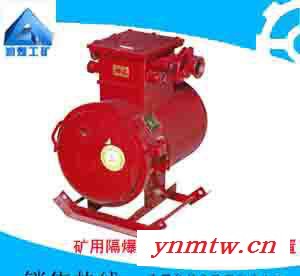

矿用隔爆型煤电钻综合保护装置

矿用隔爆型煤电钻综合保护装置
一、用途
适用于具有气体（甲烷）和煤尘的矿井中，在交流50HZ、额定电压380V和660V或660V和1140V的供电系统中，127V、2.5KW或4.0KW手持式煤电钻的远方控制及电路过载与漏电保护。系配有干式变压器的"三合一"式综合装置。
二、特点
1．采用晶体管线路保护插件，具有过载、短路、漏电、绝缘监视、先导控制回路，保护功能齐全；能防尘、防潮，并便于更换。
2．煤电钻变压器、控制开关、短路保护、漏电保护、先导控制回路组成一个综合保护装置，具有线路简洁，维护方便，工人习惯操作、工作稳定可靠。
3．短路保护灵敏可靠，保护距离长，具有自检功能；短路保护采用载频检测与熔断器双重保护；电钻不工作时发生短路，可实现短路闭锁。
三、技术数据
额定容量：2.5kVA4.0Kva
额定电压：1140V/133V660V/133V1140V/133V
额定电流：1.27/10.85A2.19/10.85A2.02/17.4A
接线方式：Y/△△/△Y/△
被控电钻功率：1.2KW2×1.2KW
进出线喇叭嘴大2只，小4只。
重量：  95kg128 kg
尺寸：480x470x605480x625x615
