数据通讯系统线缆 - 数据电缆 - 总线系统通讯线DeviceNet1x2xAWG24+1x2xAWG22

芯数	5芯 2芯信号+2芯动力+1芯排流
护套材质	PVC 紫色护套
线芯材质	镀锡铜线
适用行业	限位开关，光电开关，变频驱动器，岛阀，马达启动器，
品牌	其他
型号	devicenet 1x2xAWG24 + 1x2xAWG22
加工定制	否
质量认证	其他

1:DVN18   (THICK CABLE) (粗缆）DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG  Trunk Line 干线

2:DVN24   (THIN CABLE)  (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG    Dropping Line 支线

3:DVN18SF (THICK CABLE) (粗缆）DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG  Trunk Line 干线   4:DVN24SF (THIN CABLE)  (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG    Dropping Line 支线  数据通讯系统线缆 - 数据电缆 - 总线系统通讯线DeviceNet1x2xAWG24+1x2xAWG22主要应用于 DeviceNet系统用于连接工业设备(如:限位开关，光电开关，变频驱动器，电机启动器，阀岛和 PLC等)，是建立在已经广泛认可的CAN技术基础上。 DeviceNet Dropping总线电缆主要 应用于连接整个总线系统的支线部件,是FA开放场网络系统专用电缆，目前尺寸上有粗缆和细缆之分，在用途上分固定用和移动用。   固定安装Profibus-DP总线电缆，高柔性profibus-DP总线电缆，铠装直埋profibus-DP总线电缆，固定安装Profibus-PA总线电缆，固定安装Profibus-PA总线电缆，CAN-BUS总线电缆，CC-link总线电缆，DeviceNet总线电缆，INTERBUS总线电缆。RS-485总线电缆，AS-InterFace总线电缆，KNX/EIB总线电缆

BUS CABLE  DeviceNet

产品应用

DeviceNet总线系统，用于工业设备的连接。它是一种低成本的网络连接方案，有着开放的网络标准。一对线传输数据，一对线供电。适用于固定或偶尔移动。

用于限位开关，光电开关，变频驱动器，岛阀，马达启动器，PLC等的DeviceNet通讯协议工业连接介质装置

——温度范围

固定应用：

PVC:-40℃~70℃

LSZH/PUR：-40℃~80℃

移动应用：

PVC:-5℃~60℃

LSZH:-5℃~60℃

PUR: -20℃~70℃

——测试电压

1500V/min(AC)

——特性阻抗

120±15Ω@1KHz

——额定电压

300V

——绝缘电阻

24AWG≥≥1GΩ.km

22AWG≥≥10M.km

——弯曲半径

固定应用:

15D(D=电缆直径)

偶尔移动：

15D(D=电缆直径)

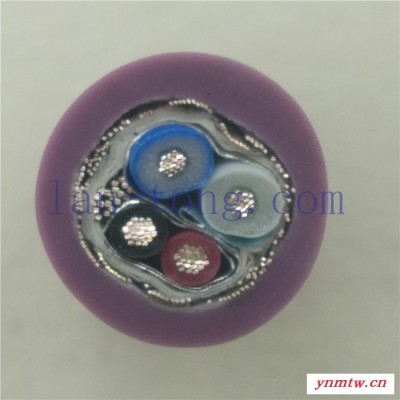

电缆结构

导体：精细绞合镀锡铜铜导体

绝缘：发泡PE（24AWG），PE（22AWG）

颜色：白，蓝（24AWG），红，黑（22AWG）

屏蔽：线对屏蔽，镀锡铜总编织

颜色：紫色（近似RAL4001）
