| 材料 | 金属 |
|---|---|
| 防护等级 | IP67 |
| 类型 | 防爆压力变送器 |
| 灵敏度 | 可定制 |
| 漂移 | 可定制 |
| 输出信号 | 数字型 |
| 制作工艺 | 集成 |
| 种类 | 角度 |
| 材料物理性质 | 绝缘体 |
| 材料晶体结构 | 非晶 |
| 品牌 | 上海直川 |
| 型号 | ZCT215M-LWS-AZ-E3 |
| 加工定制 | 是 |
| 用途/使用范围 | 角度测量，水平调整，零位调整 安全控制，监控，报警 初始位置控制，倾角姿态记录仪 |

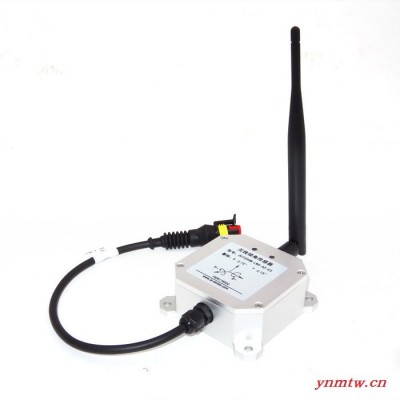

工作原理 倾斜在线监测系统（无线倾斜监测系统）是采用微电子技术、数据采集处理技术、传感器技术以及无线网络通信技术研制而成，可通过高精度的倾角传感器实时采集被监测物的倾斜角数据，并通过无线传输方式对监测到的数据进行传输至监控中心，后台软件会综合各种参数，对超标被监测物倾斜状况及时进行多种方式预报警，为指导输电线路检修和处理杆塔故障工作提供了有力的技术支持。
主要功能
1、采用无线3G/GPRS/CDMA网络传送倾斜数据给监控中心系统。
2、具有远程控制采集倾斜数据功能，具有自动分析报警提示值班人员功能。

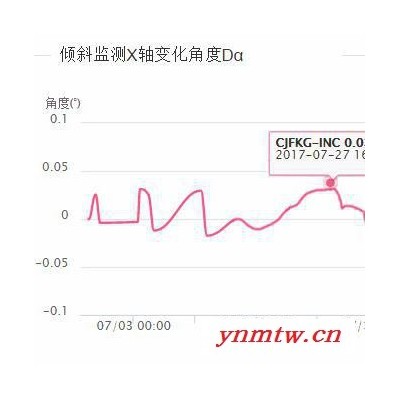

3、对监测的数据经分析后，以数字列表、曲线和图表的形式显示相关参数。
4、通过趋势分析软件做出趋势分析图，来推断杆塔倾斜的发展速度与趋势。
4、采用高效的太阳能及蓄电池供电方式，可以远程控制球机电源。
5、监控容量大，可设多级用户的权限管理。
6、具有高温、低温环境下工作，具有自加热功能。
7、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。
厂家直销，方案可定制

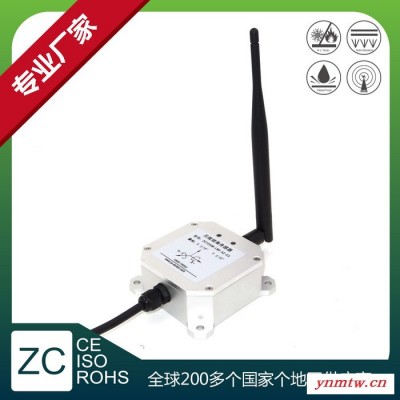

| 一、 产品特点 | 二、 产品应用 |

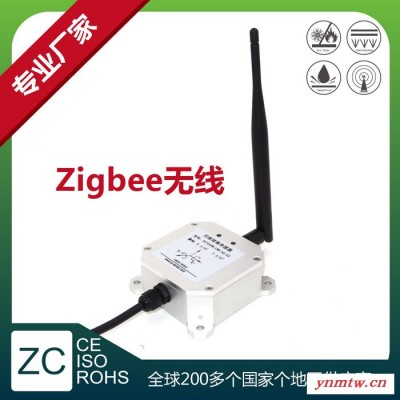

| Zigbee无线通信 工业级，最远传输距离达2000米 工作在全球通用的2.4GHz ISM频段 | 角度测量，水平调整，零位调整 安全控制，监控，报警 初始位置控制，倾角姿态记录仪 |
三、 技术参数表：（除非特别注明，以下均为室温（25℃）环境下的典型值。）
1.工作参数：
|
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 电气参 数 | 电源电压 |
| 8 |
| 30 | V（DC） | |
| 静态工作电流 | 电源电压为12V |
| 50 | 60 | mA | ||
| 休眠工作电流 | 电源电压为12V（休眠状态） |
| 40 | 50 | uA | ||
| 峰值工作电流 | （2Km通信距离,Zigbee收发） |
| 60 | 75 | mA | ||
| 工作温度1 |
| -20 |
| 60 | ℃ | ||
| 性能 参 数 | 测量范围 | X轴、Y轴 |
| ±15° |
| ° | |
| 分辨力2 | 室温、9600baud |
|
| 0.001 |
| ° | |
| 准确度3 | 0～±3° |
| ±0.005 | ±0.01 | ° | ||
| ±3～±6° |
| ±0.01 | ±0.02 | ° | |||
| ±6～±15° |
| ±0.02 | ±0.03 | ° | |||
| 交叉轴误差 |
|
|
| ±1 | % | ||
| 零点温度漂移4 | -20～+60℃ |
| ±0.002 |
| °/℃ | ||
|
|
| ±0.15 | ° | ||||
| 更新时间5 |
|
| 30 |
| ms | ||
| 上电启动时间 |
|
|
| 0.5 | s | ||
| 零点偏差 |
|
| ±0.05 |
| ° | ||
| 防护等级 | 带壳 |
| IP65 |
|
| ||
| 其 它 | 外形尺寸 | 铝合金外壳 |
| 84.9*84.9*24 |
| mm | |

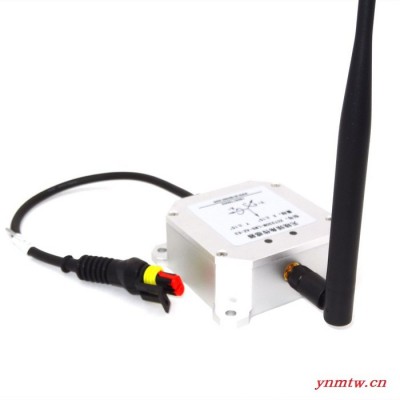

| 出线方式 | 紧固头+2芯线 | 0.25 | 0.3 | 0.35 | m | ||
注释1：因产品内部给RTC芯片供电的3V纽扣电池的工作温度范围限制，产品工作温度范围为-20-60℃。
注释2：分辨力是指传感器在测量范围内能够检测出的被测量的最小变化量。
注释3：准确度是指传感器显示值与对应输入量的真值之差。
注释4：零点温度漂移是指室温下固定输出角度为零度时，当环境温度改变后的角度偏移量。
注释5：更新时间是指传感器双轴角度值更新一次所用的时间。因此，问答模式下，下一次角度查询命令的发送，与上一次角度查询命令的结束，应保持至少30ms的时间间隔。
3.Zigbee模块技术指标：
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 发射功率 |
|
| 18 | 25 | dBm |
| 接收灵敏度 |
|
| -92 | -105 | dBm |
| 工作频率 | ISM频段 |
| 2.4 |
| GHz |
四、 使用说明：
1. Zigbee模块提前配置好，确保组网相关信息正确。
2. 该传感器使用外部供电（可用电池供电）。
可通过命令读取电池电压值。电池电压低于8V时，状态灯会不停闪烁，表示供电电压过低。
3. 休眠方式。休眠方式可以包括默认的定时休眠（基于RTC时钟，定时可调）和不休眠模式。传感器默认不休眠，使用休眠模式需配置合适的休眠时间以确保组网通信的正常。
4. 与传感器连接的过程：
1）Zigbee组网；
根据模块提前配置的组网信息，传感器上电后即可组网。
2）建立连接；
一旦网络正常，组网成功，中心节点发送信息帧即可建立连接。
3）设置休眠模式；
设置进入休眠模式之前必须先设置休眠间隔时间和等待时间，且休眠间隔时间设置值必须大于等待时间设置值，然后发送休眠命令就可以进入休眠模式。
4）传感器数据读取及参数设置；
传感器没有进入休眠模式或者从休眠模式中按设置的休眠间隔时间唤醒后，根据Modbus协议发送命令，即可实现传感器数据读取及参数设置。
5）断开连接；
主机休眠命令或者等待时间超时，则传感器将进入强制进入睡眠模式，等待下次唤醒时间到达自
动唤醒。
5.串行通信端口设置：
产品上与ZIGBEE模块连接的串口通讯波特率固定为9600bps，因此装配在无线倾角上的ZIGBEE模块通讯波特率必须为9600bps；上位机与ZIGBEE中心节点模块通讯波特率和产品上的ZIGBEE模块通讯波特率不必一致，与上位机相连的ZIGBEE中心节点模块通讯波特率与上位机一致即可。
单字节数据格式：
| 数据位 | 停止位 | 校验位 | 流控制位 |
| 8 | 1 | None | None |

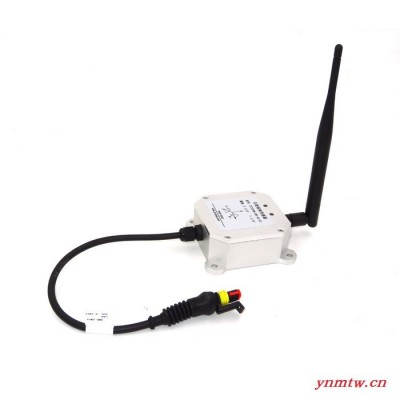

五、 接线定义:
2芯连接器母座引脚定义：
| 防水接插件插座号 | 1 | 2 |
| 定义 | 8-30V DC | GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
