海富达QYW-I 多功能保护器/多功能变压器保护装置 库号：M401269

测量范围	详情
名称	多功能保护器
品牌	海富达
型号	QYW-I
加工定制	否

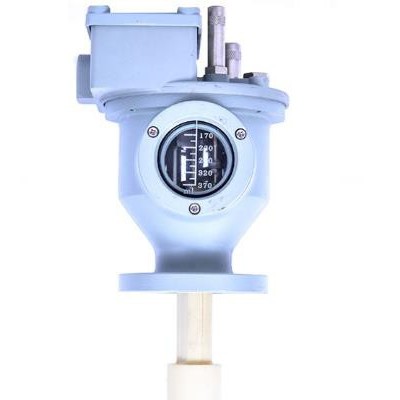

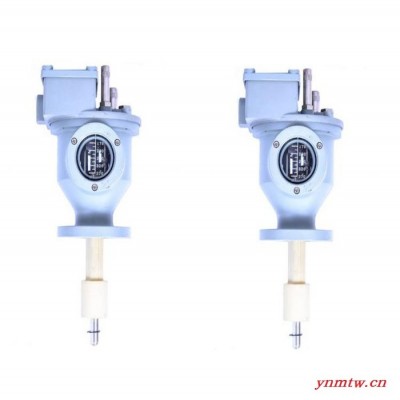

ZXHD/QYW-I系列多功能保护器是密封变压器的保护继电器，可对变压器提供瓦斯气体保护、低油位保护、
重瓦斯保护（压力限保护）、油位显示（油位表）、油面温度高温报警及显示、油面温度高温跳闸及显示、注
油、补油、压力释放及带电接点输出的压力释放阀等功能。可方便供电部门监视密封变压器运行情况及诊
断变压器故障，适用于密封变压器及箱式变电站。
工作条件(Working conditions)：
3.1、环境温度：-45℃～+70℃，工作温度：-45℃～+105℃；
3.2、相对湿度：当空气温度为 25℃时，湿度不大于 90%
3.3、开关容量：AC 250V 3A， DC 250V1A。
3.4、绝缘耐压：2000V，1min。
3.5、安装方向：安装于箱盖顶部，与箱盖平行。
、用途及特点(Uses and characteristics)：
4.1 本产品压力保护即压力继电器保护。压力继电器为油箱内压力的电器保护装置，当油箱内压力达到报警
压力值时，压力继电器动作发出报警信号，该信号可用于报警或跳闸，本产品推荐接跳闸；针对密封变压器其
报警信号代表重瓦斯动作。（注：选择压力报警值应小于压力释放阀开启压力 5kPa）
4.2 本产品的轻瓦斯保护即瓦斯气体量值保护。当变压器事故产生轻瓦斯气体时，该气体收集于本继电器
腔体内，使油位下降，当达到报警位置时，可发出电器报警信号。
4.3 本产品的油位表，可直观的显示变压器油箱下部的油位，可正确显示油位，并有补油、压力释放、放气
及取样功能。
