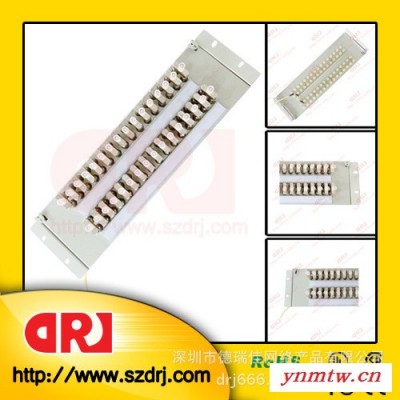

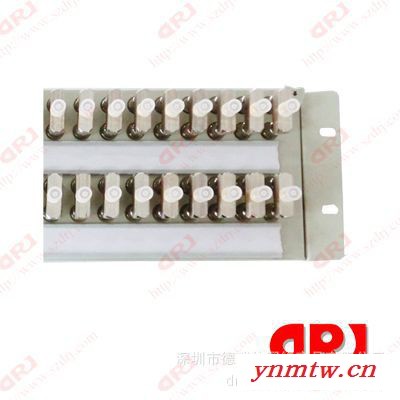

ddf 配线架 电力通讯16系统DDF（含插件5件套） 数字配线模块

DDF技术规范

（一）主要功能

1、具有配线、调线和转接功能；

2、自环测试和在线测试；

3、有完整的接地系统；

4、有充足的线缆布放空间；

5、有明确的标示；

（二）工作条件

1、工作温度：-5°C~+40°C；

2、贮存温度：-25°C~+55°C；

3、相对温度：≤85%（+30°C）；

4、大气压力：70Kpa~106Kpa；

（三）电气性能

1、特性阻抗：75W

a、工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbt/s；

b、接触电阻：外导体≤2.5mW、内导体≤5mW；

c、绝缘电阻：≥1000MW（500V）；

d、耐电 压：≥1000V（50HZ交流）/min；

e、串音防卫度：≥70dB（50K~233MHZ）；

f、介入损耗：≤0.3dB（50K~233MHZ）；

g、回波损耗：≥18dB（50K~233MHZ）；

2.特性阻抗：120W

1、工作速率：2Mb/s；

2、接触电阻：成端接触电阻≤3mW、簧片间接触电阻≤7mW；

3、绝缘电阻：≥1000MW（500V）；

4、耐电压：≥500V（50HZ）/min；

5、介入损耗：≤0.4dB（50K-3.1MHZ）；

6、回波损耗：≥18dB（50K-3.1MHZ）；

7、串间防卫度：≥60dB(50K-3.1MHZ）；

3、特性阻抗：75W/120W

1、工作速率：2Mb/s；

2、回线间串间防卫度：≥60dB(50KHZ-3.1MHZ);

3、回波损耗：≥18dB(50KHZ-3.1MHZ).

（四）机械性能

1、镀金层厚度：≥2μm；

2、接插件寿命：>1000次；（新标准只需500次）

3、拉脱力：>50N；

4、塑料件的阻燃性能满足国标GB4609中的FV-0级要求；

5、机械活动部位转动灵活，紧固件联接可靠；

6、有明确标示；

（五）防腐性能

1、铝材均经氧化处理，钢材结构件均经镀锌处理；

2、紧固件采用不锈钢或镀镍处理；

3、结构件采用环氧粉沫喷涂；

（六）包装、标志、储存、运输

符合GB3873-83的规定
