| 材质 | 碳化钨 |
|---|---|
| 焊芯直径 | 2.5-4.0mm |
| 品牌 | 永烨 |
| 型号 | D266 |
| 加工定制 | 否 |

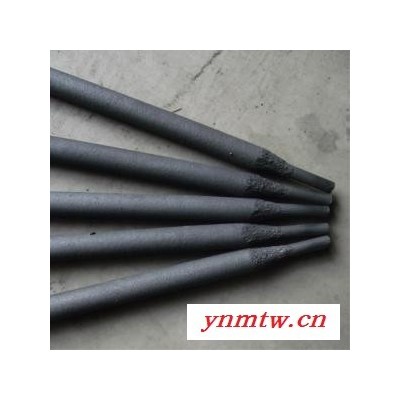

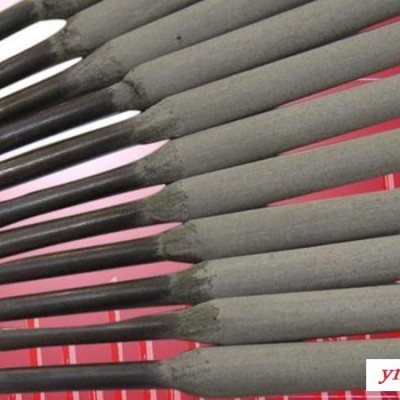

THD266
高锰钢堆焊焊条
符合 GB/T 984 EDMn-B-16
相当 AWS EFeMn-B
JIS DF-MA
用途：适用于各种破碎机、高锰钢轨、道岔、戽斗、推土机等受冲击而易磨损部分的堆焊。
特性：THD266是低氢钾型药皮的高锰钢堆焊焊条。可交、直流两用（交流焊时,空载电压不低于70V）,与THD256的区别在于焊缝金属中添加了钼,从而提高了抗裂及耐磨性能。堆焊时宜采用小电流,窄道焊,趁红热时立即锤击或水淬,以减少裂纹倾向。堆焊金属为奥氏体高锰钢,具有加工硬化,坚韧和耐磨的特点。
注意事项：
1.焊前焊条须经300-350℃烘焙1小时后使用。
2.堆焊已磨损的高锰钢工件,事先应将疲劳层铲除或经水韧处理或用铬锰钢焊条（如D277等）打底。
3.堆焊时黄烟很大,应注意加强通风并在上风位置进行操作。
熔敷金属化学成分（质量分数）： %
| 项目 | C | Mn | Si | Mo | 其他元素总量 |
| 标准值 | ≤1.10 | 11.00-18.00 | ≤1.30 | ≤2.50 | ≤1.00 |
| 例值 | 0.88 | 16.60 | 0.60 | 2.08 | — |
熔敷金属硬度：HB≥170（焊态）
焊接参考电流：（AC、DC+）
| 焊条直径（mm） | 3.2 | 4.0 | 5.0 |
| 焊接电流（A） | 70-90 | 100-140 | 150-180 |
滇公网安备 53250402000163 号
138-8759-1899
