天影视通全双工无线导播通话系统TY-910ST现场导播人员互通系统 通话系统

产地	北京
尺寸	482 x 45 x 215mm
认证	ISO9001
售后服务	一年保修
应用范围	直播现场
执行质量标准	国标
经营模式	自产自销
品牌	天影视通
型号	TY-910ST

产品简介

---

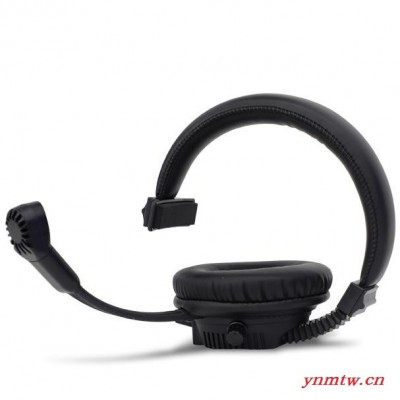

天影视通TY-910ST广播级无线导播通话系统，采用低功耗低辐射GFSK模式433MHZ～440MHZ频带，通话主机与子机基于定频加密处理技术，可满足同一个活动现场多套通话同时使用不串频。通话系统主机采用1托8设计，标配1托4，用户可根据需要选择一对一、一对多或多对多的通话方式，让导播快速的传达信息至摄像师，应对复杂多变的导播活动。 天影视通TY-910ST采用高音质及低噪声的IC设计规格，内置扬声器、LED复位水晶按键、自锁按键、分组控制键、监听键、麦克键、分机提示键、耳机接口、麦克风接口和tally传输接口，通话系统音质清晰，在多种环境都能维持良好低杂音的联系（几乎无噪声）。通话系统配备5个单耳有线软质PU皮质耳机，配备单向咪头，通话质量清晰，灵敏度高，耳麦音质清晰透彻，同时也可根据用户需要配双耳耳机和选配隐藏式真空耳麦。 产品特点

---

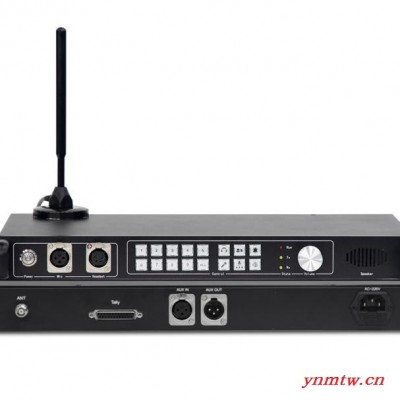

1.通话主机采用1U标准机架式设计，配备扬声器、音量控制旋钮、4Pin XLR头戴耳机口、3Pin XLR麦克接口、DB 25Pin Tally输入接口、ANT收发天线接口、AUX音频输入输出和220V电源接口，主机可上机架安装。
2.通话主机配备1个水晶自锁按键，可根据需要开关主机扬声器，支持12路红绿双色tally提示灯显示。
3.主机配备9个LED水晶复位键，包括1-9通道单向/双向通话控制按键和1个主机与分站加密配置按键。
4.通话系统采用433MHZ～440MHZ频带500KHZ带宽，GFSK模式，发射功率30dBm可在空旷可视传输距离1500米,主机支持独立控制实现1对1，一对多和多对多无线通话，通话主机与分机一对一加密设计，支持一个现场多套通话同时使用，高灵敏度麦克设计，音质清晰，在9方同时说话的情况下，几乎零噪音干扰。

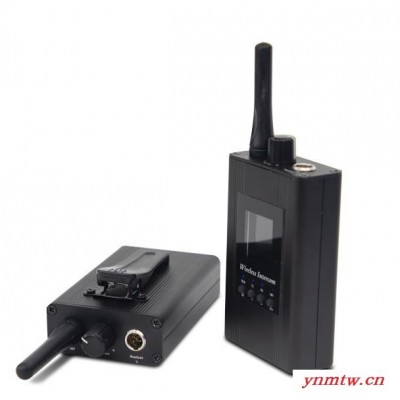

5.通话分机采用铝合金阳氧化工艺外壳设计，提供ant收发接口、旋钮音量开关、6pin m-XLR耳机口、设置操作组合按键、TALLY外接口和mini USB充电口，供电采用4000mAh大容量锂电池，满足10小时以上持续工作使用。

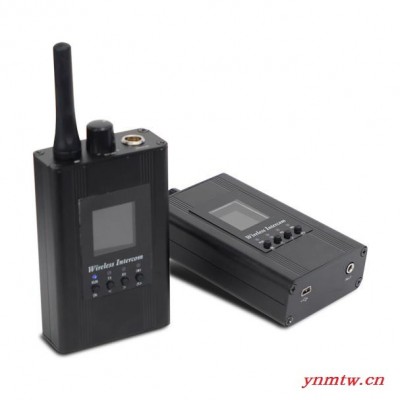

6.分机提供LED显示屏，提供四个操作按键，LED屏幕显示具有电量显示、分机配置，通话连接指示灯、发射、接受状态指示等，用户可根据需要进行可视化操作设置，已达到现场使用需求。
7.通话主机采用1U高度19寸标准,面板采用铝合金CNC工业制造，重量仅2.28kg,轻便适用，美观大气。
8.通话系统支持洋铭、索尼、松下、ross、BMD等切换台及天影视通、大洋、上洋、索贝等一体机实现Tally提示。

---

规格参数

	主机	分机
按键接口	电源开关 水晶控制键14个 音量旋钮 状态指示灯 3芯XLR母座鹅颈麦输入 4芯XLR母座耳机输出 扬声器 天线接口 （ANT母座） DB25母座Tally接口 3芯AUX IN音频输入 3芯AUX OUT音频输出 交流品型电源座AC输入	天线接口SMA-K母头 开关及音量旋钮 6芯mini XLR耳机接口 3.5寸LED显示屏 状态指示灯 分机设置按键 mini usb充电口 3.5 Tally输出口 背夹
供电电压	100-240V AC输入 50/60Hz	4000mah，聚合物锂电池
接收灵敏度	≤-93dBm	≤-93dBm
功耗	＜1W	＜1W
尺寸	482 x 45 x 215mm（含天线接口）	65 x 27 x 163mm（含天线高度）
工作频率	428-439MHz数字频率;
频率响应	550~3.6KHz，＜+/-3dB
讯号噪声比	>50dB
温度范围	-20～60℃
总谐波失真(THD)	＜3%
通话距离	主机和子机间大距离 1500 米（可视距离）
