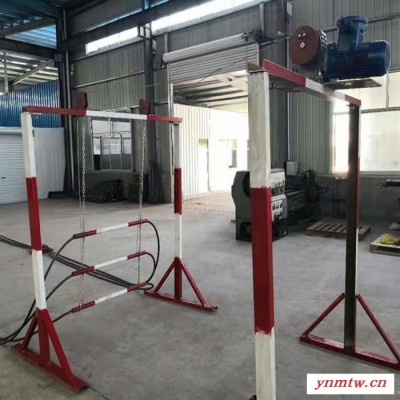

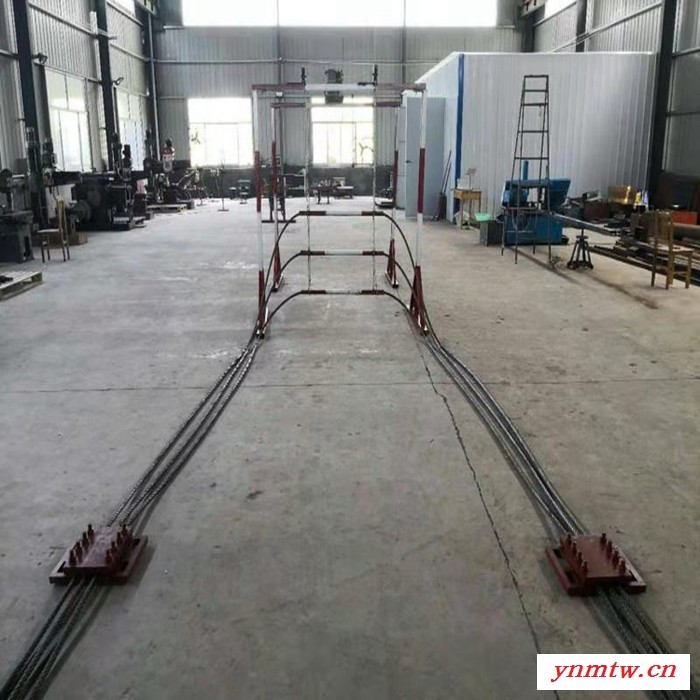

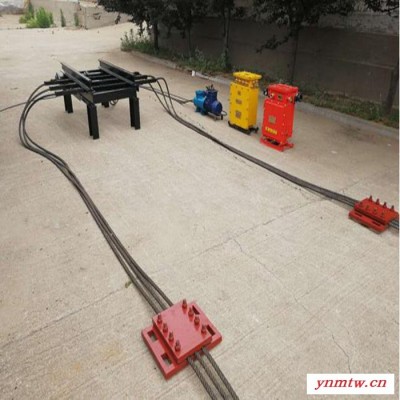

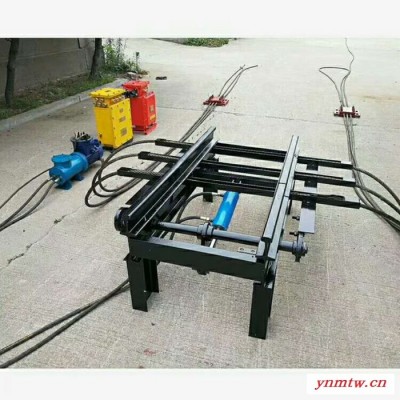

矿用斜巷装置 ZDC30防跑车装置 斜巷 ZDC30-2.5保护装置

1、 防跑车装置为常闭型。

2、 用途：当斜巷矿车发生跑车时，对发生跑车的矿车拦截以免发生事故。

3、 使用范围：防跑车装置可在煤矿、金属矿山、非金属矿山等所有倾角在300以下的单轨或双轨提升运输斜巷中使用。

4、ZDC30-2.5 型号意义Z（装置）DC(挡车）30（巷道大角度）2.5（大抗冲击力）

产品原理

1、当矿车在上车场时所有挡车栏全部处于关闭状态，当矿车下行到A1点时一道挡车栏打开，当矿车下行到B点时一道挡车栏关闭，当矿车下行到A2点时第二道挡车栏打开，3挡4挡5挡工作过程和两档相同。

2、当矿车从下车场提车时到第二挡车栏A2点时，第二道挡车栏关闭，当矿车上升到B点时一道挡车栏打开，当矿车上行到A1点时一道挡车栏关闭。

3、本装置用传感器判断矿车在巷道的位置，PLC作为控制核心，在绞车启动时，绞车房主控PLC依据传感器发出的信号判断出矿车现在的位置和运行方向。当检测出矿车的位置在某一道挡车栏预定提升点时（当矿车运行的方向相反时，该点为下降点），主控PLC发出上提指令给该挡车栏信号控制箱，控制提升电机开始提升挡车栏；当检测矿车的位置运行到该道挡车栏设定的下降点时，主控PLC发出下降指令给该挡车栏信号箱，控制提升电机开始下放挡车栏。

4、当发生跑车时，矿车撞击挡车栏，到位传感器给主控PLC发出跑车信号，PLC立即发出报警保护命令，绞车安全回路断开，各道挡车栏均处于下放到位状态，有效的防止了矿车冲出斜巷，造成更大的事故。

5、该跑车防护装置和绞车实现互锁联动，即绞车通电则跑车防护装置**通电工作；绞车断电则跑车防护装置**断电停止工作。

1、电源电压：AC  127V

2、工作电压：DC  12V

3、电    流：305mA

4、工作方式：连续

5、提升方式：单或双轨

6、检测矿车位置误差：≤1m

7、吸能器缓冲距离：0.3-10m

8、适用斜巷倾角范围：≤30o

9、挡车栏抗冲击能量：2.5MJ

10、适用于有猴车、皮带运行巷道

产品功能

1、挡车栏自动提升、下放功能；

2、阻止未连挂的矿车溜入斜巷继续往下跑车；

3、能够将运行中断绳、脱钩的矿车可靠拦截；

4、在绞车房通过显示器显示矿车运行的位置及绞车的运行速度和挡车栏开闭状态；

5、运行人车时所有挡车栏通过一个控制按钮能够全部打开，使装置可靠的退出运行，运行矿车时通过该按钮使装置自动恢复运行；

6、自动挡车栏与绞车实现联动闭锁且能单机使用，具有收放绞车电机相序错向保护功能且与绞车联锁；

7、运行矿车时装置能自动检测挡车栏处于状态，若出现挡车栏提升或下放不到位，装置应能实现绞车闭锁，防止矿车将挡车栏撞坏。

8、运行人车时装置能通过按纽将挡车栏全部打开并可靠锁住，若出现挡车栏提升不到位，装置能实现绞车闭锁。

9、绞车超速检测功能，当装置检测到绞车速度大于允许大速度值时(带绳跑车)会语音提示绞车工并切断安全回路强制绞车断电。

10、系统具有手动、自动双重功能；

11、系统能与矿上绞车联机使用，且能单机使用；

12、具有故障自动监测及挡车栏状态显示功能，绞车房可实时显示和控制；

13、系统采用西门子PLC、编码传感器监测控制，具备高精度、高可靠性、高安全性；

14、具有断电记忆功能;

15、反向迫开功能；

16、距离自动清零校正功能（若主提升绞车无深度指示器则进行手动清零校正）；

17、系统语音提示和故障报警功能

系统正常运行或发生故障时，PLC根据故障类型，驱动语音系统发出不同的语音报警，若某一部件出现故障可语音提示维修工有针对性的快速维修,报警提示示例：

A）、绞车正常运行时，提示“正在行车，不准行人”；

B）、发生跑车事故时，提示“斜巷已跑车请注意”；

C）、挡车栏故障时，提示“安全门无信号，请检查”。
