宝威燃控BWBQ-13QX 烤包器熄火报警保护装置欠压泄漏

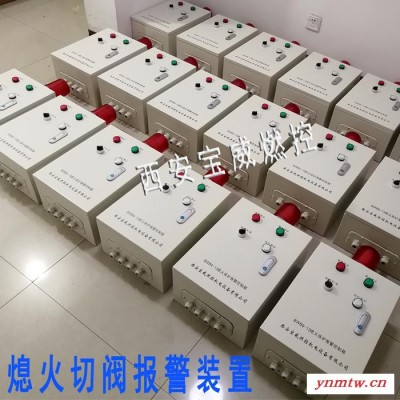

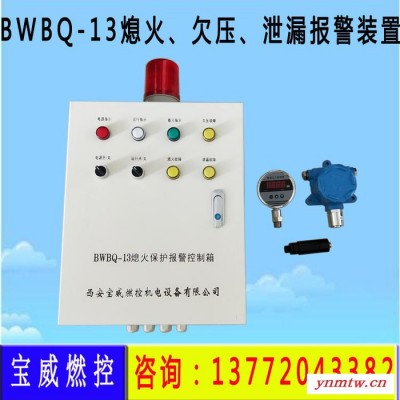

宝威燃控BWBQ-13QX熄火欠压泄漏报警装置

功能概述：

行业规范为安全起见，钢厂烤包器需加装熄火检测报警控制箱，具备时时监测火焰燃烧状况，一旦出现意外状况紧急切断燃气阀并报警，提醒操作人员进行处理。

BWBQ-13熄火保护报警控制箱是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰监测报警系统。该产品配备火焰监测器、智能压力控制器、可燃气体检测器，具有具有熄火、燃气欠压、燃气泄漏连锁保护等功能，并具有使用简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火、欠压、泄漏报警。

技术参数：

    ■  工作电源： 220VAC/50Hz

    ■  功    耗： 100W

    ■  火焰响应时间： 见火响应≤1s

          熄火响应1~3s

          显示：旋开箱面电源开/关，电源指示灯（红色）亮

          旋开箱面运行开/关，运行指示灯（白色）亮

          见火响应时着火指示灯（绿色）亮

          熄火响应时熄火故障指示灯（黄色）亮，声光报警器报警

         燃气欠压响应时欠压故障指示灯（黄色）亮，声光报警器报警

         燃气泄漏响应时泄漏故障指示灯（黄色）亮，声光报警器报警

   ■  输出：

   1、燃料电磁阀电源   AC220V  50HZ

   2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

   3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

       熄火响应时常闭触点闭合，常开触点断开

       见火响应时常闭触点断开，常开触点闭合

   4、燃气压力变送器电源  DC24V

    燃气欠压故障信号一组（继电器无源常开触点，容量220VAC·5A）

   5、可燃气体检测器电源  DC24V

  燃气泄漏故障信号一组（继电器无源常开触点，容量220VAC·5A）

  ■  使用环境温度： 监测器及UV探头：－20℃～80℃

  ■  外形尺寸： 500×400×200（mm）

  ■  安装孔尺寸：探头安装螺纹M20*1.5

  ■  监测极型号：UV探头
