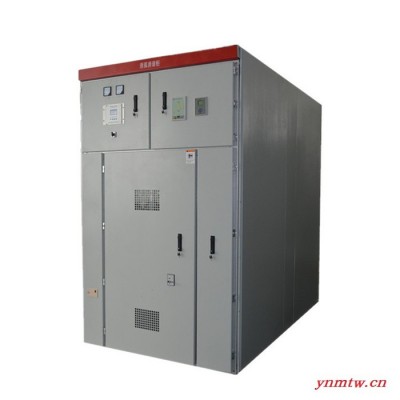

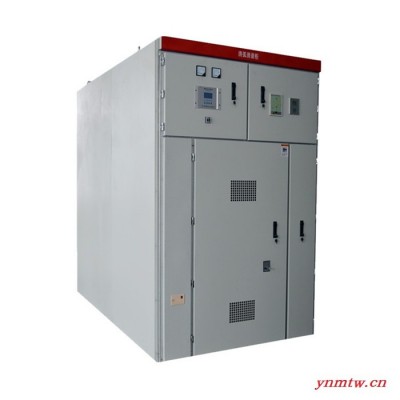

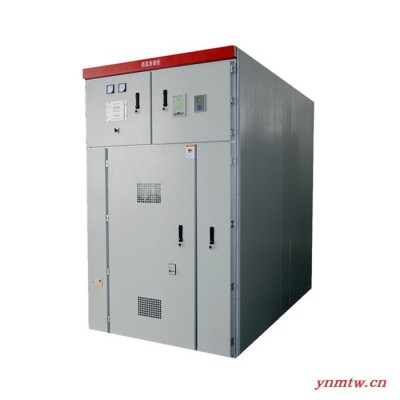

亚辉电气供应消弧消谐柜 YHXG消弧消谐选线及过电压保护装置 性能价格比很高 欢迎来电咨询

尺寸	详情请电联
类型	消弧消谐柜
品牌	亚辉电气
型号	YHXG
加工定制	是

长期以来，我国3～35（含66KV）的电网大多采用中性点不接地的运行方式。此类电网在发生单相接地时，非故障相的对地电压将升高到线电压（UL），但系统的线电压保持不变，所以我国标准规定，3～35（含66KV）的电网在发生单相接地故障后允许短时间带故障运行，因而这类电网的各类电气设备，如变压器、电压/电流互感器、断路器、线路等一次设备的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。传统观念认为，3～35（含66KV）电网属于中低压的变压配电网，此类电网中的内部过电压的值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压（即雷电过电压），因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。主要技术措施**于装设各类避雷器，避雷器的放电电压为相电压的4倍以上，按躲过大气过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。然而，运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压严重。



YHXG消弧消谐选线及过电压保护装置主要功能**是限制该类系统中的弧光接地过电压及谐振过电压，该产品广泛适用于3～35中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，有效地提高了上述系统的运行安全性及供电可靠性.





二、 产品特点 1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全 2.装置动作速度快，可在30ms~40ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进 一步扩大，降低线路的事故跳闸率 3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及感性负载的损伤 4.允许**大200A的电容电流连续通过至少2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路 5.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜 6.配合YHWJ小电流选线装置，可以查处出故障接地线路 7.限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可用，电网扩容也没有影响 8.能够测量系统的单相接地电容电流 9.性价比高，相对于消弧线圈系统而言，性能价格比很高





三、产品特点



环境温度：-30℃~+40℃

海拔高度：海拔2000m及以下（2000m以上需特殊设计）

相对湿度：月平局相对湿度不大于90%RH,日平均相对湿度不大于95%RH

安装场所：空气中不应含化学腐蚀气体和蒸汽，无性尘埃

电网频率：48Hz~52Hz（50Hz系统），58Hz~62Hz（60Hz系统）
