宝威燃控 火焰监测熄火保护装置BWBQ-13F 熄火保护报警控制箱可连锁燃料阀

BWBQ-13F熄火保护报警控制箱是根据石化、冶金、煤化工、陶瓷等行业的需要，设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。

一、功能概述：

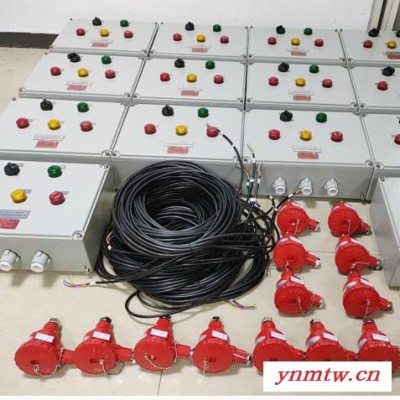

    控制箱为防爆型，控制箱内装有BWZJ-13紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内BWZJ-13紫外线火焰监测器采用我公司高性能产品，电器元件采用稳定性能好的产品，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火、熄火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

二、主要技术参数：

      ■  工作电源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰响应时间：见火响应≤1s

          熄火响应1~3s

          显示：控制柜通电时电源指示灯（红色）亮

          旋开运行旋钮 运行指示灯（绿色）亮

          熄火响应时着火指示灯（黄色）灭，声光报警灯（红色）报警

          见火响应时着火指示灯（黄色）亮,

      ■  输出：

1、燃料电磁阀电源AC220V (常闭型）

          2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

             熄火响应时常闭触点闭合，常开触点断开

             见火响应时常闭触点断开，常开触点闭合

      ■  使用环境温度：监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 400×300×150mm

      ■  安装孔尺寸：探头安装螺纹M20*1.5

      ■  监测器型号：UV探头

      ■  监测距离：6米之内

      ■  控制箱防爆等级为：ExdⅡBT6
