| 额定频率 | 45-65 |
|---|---|
| 工作原理 | 电子式 |
| 接线方式 | 间接接入 |
| 类型 | 智能功率测量仪表 |
| 相数 | 单相 |
| 结构型式 | 整体式 |
| 准确度等级 | 0.5 |
| 基本电流 | 5A |
| 参比电压 | 220V |
| 品牌 | 安科瑞 |
| 型号 | ACR10R-D190RE |
| 加工定制 | 是 |
| 电源性质 | 交直流通用 |

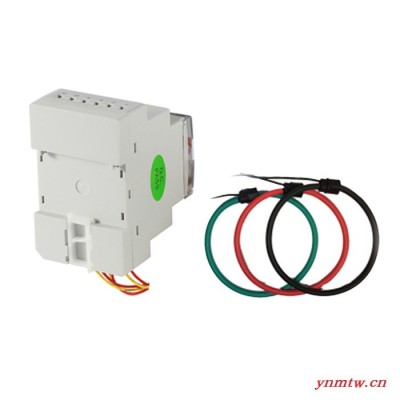

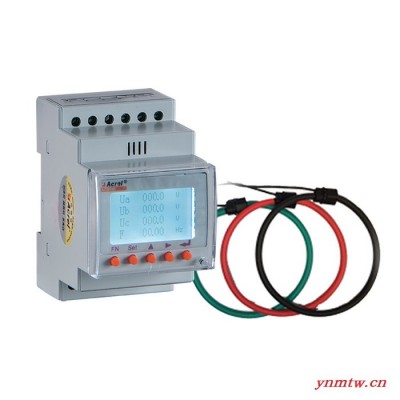

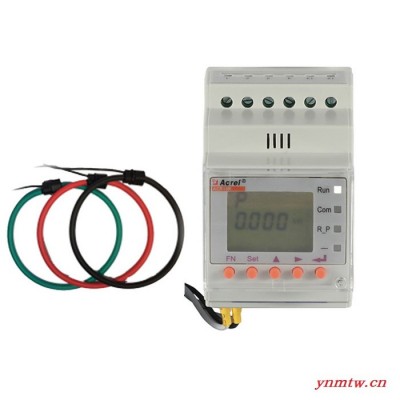

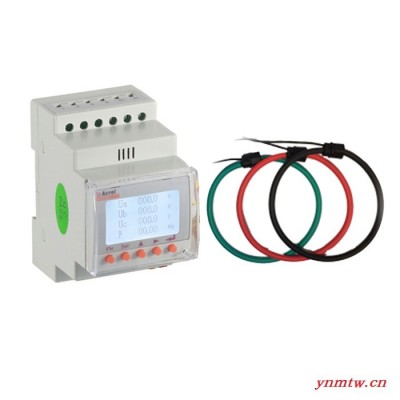

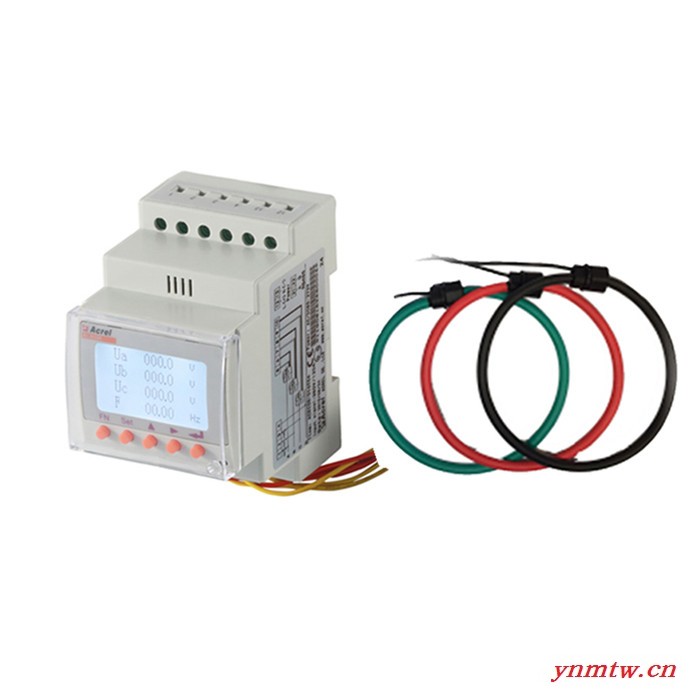

安科瑞ACR10R-D1490RE罗氏线圈电力仪表 光伏逆功率检测
功能：
ACR系列网络电力仪表，外置罗氏线圈和开合式互感器的导轨式谐波表，适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。 它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能：带有RS485/MODBUS-RTU协议；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。 应用范围： 光伏逆检测、项目改造。 订货范例： 具体型号：ACR10R-D10TE4 技术要求：3路80A的互感器接入 通讯协议：RS486接口 MODBUS-RTU协议辅助电源：AC/DC 85-265V
目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。
AGF-AE/ACR10R系列仪表作为防逆流检测关键元件，采用高性能MCU及高精度计量芯片，实现电压、电流、功率及电能的实时检测，以上数据刷新时间可达为250ms，可以满足逆变器防逆流检测中的控制实时性要求，逆变器通过实时读取AGF-AE/ACR10R系列仪表的功率大小和方向进行实时的功率调整，到达防逆流检测功能。
