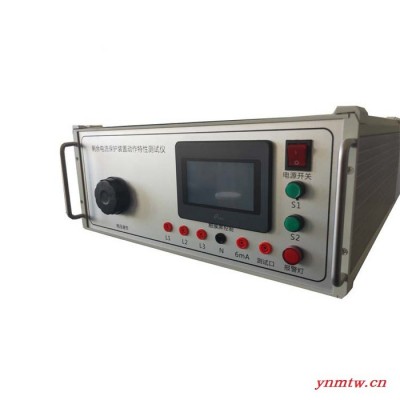

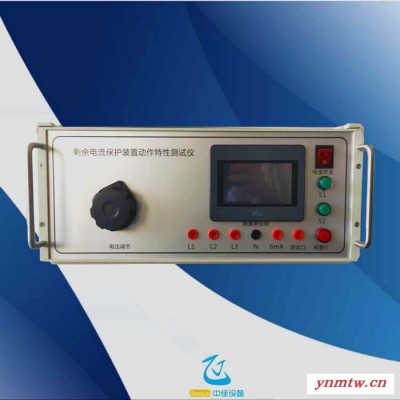

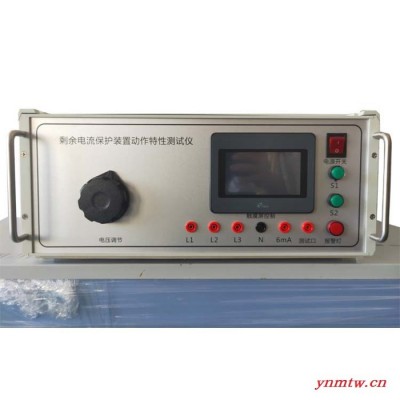

一、产品概述：

剩余电流动作特性测试仪适用于交流额定频率50HZ、60HZ，额定电压不超过440V,额定电流不超过125A的带过电流保护的剩余电流断路器且，测量额定剩余电流500mA以下AC型的漏电保护器的交流脱扣或漏电断路器的交流脱扣器的剩余动作电流和额定剩余电流下的脱扣时间。

二、设计依据:

依据国标GB16917.1-2014 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分: 一般规则

满足GB16917.1中的9.9.1.2条款的a、b、C（1）测试有要求（AC型）

三、试验项目：（在20℃±5℃的基准温度下）温控箱用户自备。

1. 剩余电流增加时，验证动作正确性：AC型剩余电流断路器在额定电压压，剩余电流从0.2I△N开始稳定增加，测量脱扣电流

2. 额定剩余电流，验证分断时间：AC型剩余电流断路器额定电流下，模拟闭合断路器，试验分断时间。

3. 突然出现剩余电流，验证分断时间：AC型剩余电流断路器额定电流下，模拟闭合回路，试验分断时间。

四、测试台设备包括四部分：

3.1、测试设备控制单元及接口单元；

 3.2、剩余电流测试台；

3.3、线路板测试夹具；

 3.4、单片机控制；

五、技术参数：

1) 工作电源：三相交流380V±10%。

2) 功率：500W。

3) 人机界面：4.3寸触摸屏

4) 电流、电压显示精度：1级；电流分辨率0.1mA；电压辨率0.1V。

5) 电流输出范围：AC：0~500mA,

6) 隔离电压输出：50V,187V,220V,242V.；

7) 计时精度：5mS，分辨率1mS。

8) A型相位选择：0度(500mA)、90度(500mA)、135度(300mA)

9) A型极性选择：正极、负极、正极+DC6mA、负极+DC6mA。

10) 工作环境：-20～70℃，90%RH（无凝结）。

11) 存储环境：-30～75℃，90%RH（无凝结）。

12) 外型尺寸：W485mm*D320mm*H340mm。

13) 重量：约20kg。
