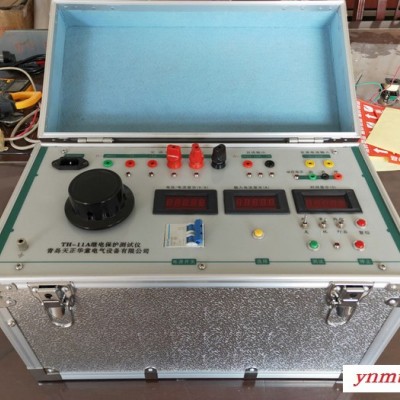

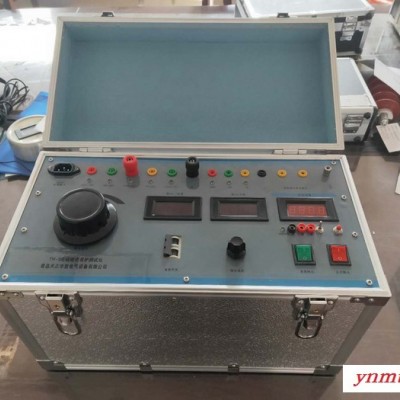

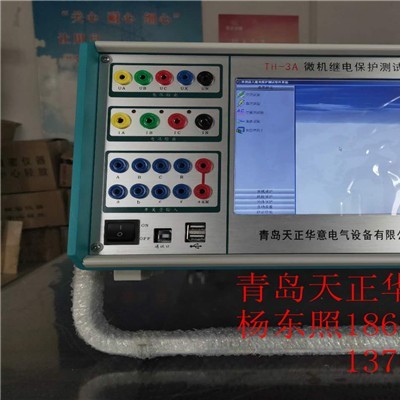

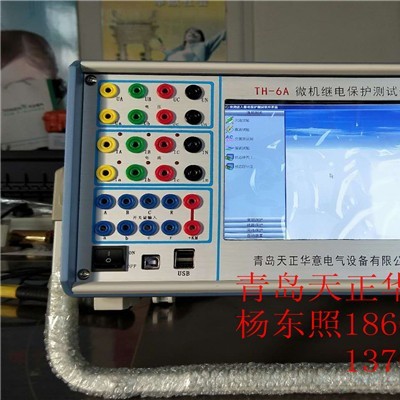

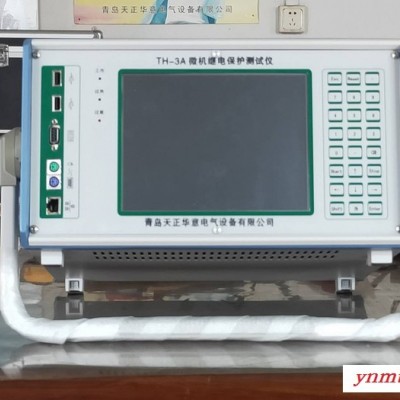

  继电保护测量仪价格表 感谢您选用了我们的产品！该产品是在总结原1KVA继电保护测试仪特点的基础上改进研制而成，它采用3KW调压器，便于您对一些需大功率高阻抗（如反时限）要求的继电器、断路器（开关）进行校验，大大方便了您的使用和操作。使用前，请您仔细阅读下面说明，这样会使仪器更长久的为您服务并发挥其应有的效用。

二、主要技术指标

    一、主要特点 1、主回路：ACV0～250V/10A、ACA0～20～150A/30V、DCV0～300V、DCA0～10A。

2、辅助回路：①、时间测试0～99.999 ②、通断蜂鸣报警 3、全面监测DCV、DVA、ACV、AVA。 4、具有触点接通蜂鸣提示功能。 5、全部数码显示，便于夜间使用。

  继电保护测量仪价格表 工作原理 1、工作原理及各性能特点如下所述。2、原理说明：整机由主回路及辅助回路组成，测控各异。

    (1)主回路：输入的AC220V经电源开关控制，调压器调节，通过变压器(升流器)升流后，高电压输出AC0～250V/10A,经整流滤波后输出DC0～300V/10A直流电压。交流大电流一路输出20A(60V),经整流滤波后输出DC0～10A直流电流，一路输出150A约30V；20A带负载能力强适用于小电流高阻抗或精度要求高(如定值)的试验项目，150A回路电压可达30V适用于大电流稍高阻抗(如反时限)的试验项目。

具有接点声光提示等，

    交直电流测量采用新型的电流传感器，准确度优于0.5%，经电流传感器采样，差动放大后送至数字表头显示。

    电压测量：在仪器上部有一数字表头，可通过监视选择开关选择监视的输出电压，输出的交直流电压通过电压互感器转换后送至数字表头显示。

继电保护测量仪价格表 (2)辅助回路①、仪器左上部有一数字毫秒计，时间测试范围0～99.99S(可定制)，用于动作时间、返回时间等项目的测试。

   ②、通断蜂鸣报警功能，当被试物触点闭合时，仪器发出长鸣声，用以通断报警指示。

 ③、三路DC5V输出供机内电秒表、数字电压表、电流表使用。

需单相AC220V供电电源，采用美观大方的PVC面板;

    三、主要技术指标

    1、额定输入：AC220V±10%   50HZ   3KVA

    2、额定输出：

    (1)主回路：AC0～250V/10A   DC0～300V/10A

               AC0～20A/60V    AC0～150A/30V  DC0～10A

(2)辅助回路：时间测试0～99.99S

             三路DC5V辅助电源

                 触点通断蜂鸣指示功能

（3）交流电流0～10A输出时，从3与6端子之间输出，此时选择至“10A”指示灯亮。

继电保护测量仪价格表 、测量范围：

    (1)电流AC0～20A～200A   DC0～20A

    (2)电压AC0～1000V  DC0～1000V

    (3)时间0.001～99.99s

    4、具有触点接通灯光蜂鸣提示功能，便于监视触点通断状态。

继电保护测量仪价格表 使用方法

    1、主回路的使用：

    在确定各开关及旋钮复原的情况下，通电、电源指示灯应亮，打开电源开关，数字电压表、电流表应显示零，合上输出开关，调节调压器旋钮，把电压监视开关分别拔至DCV、ACV位观察监视表头，电压应在DC0～300V、AC0～250V之间变化，调压器复原后把交流大电流输出端短接，缓慢调节调压器旋钮，电流应在AC0～20A～150A之间变化。复原调压器,短接DC0～10A输出端子，把电流转换开关拔至DCA位，调节调压器观察电流表，电流应在0～10A之间变化。AC20A用于缓调、精细、长久的负载，150A用于短时大电流稍高阻抗场合。 以上输出均由“主控开关”控制内部继电器通断升流器一次侧，亦可由“冲击试验”按钮操作，同时从内部同步启动电秒表。

注：当输出交流量时，切勿同时输出两个交流量。

继电保护测量仪价格表 辅助回路：

    ①、电秒表的使用：

电秒表位于面板左上部电源可控，在左部有“停、⊥”两个插座，“停、⊥”用于加载停表信号，常开常闭信号均可并能自动判断，启表信号在设备内部已连接好，在控制输出的同时就能启表。为保护秒表，保证精度及灵敏度，请在“停、⊥”之间施加的电压信号是相对“⊥”不大于250V的正电压。注意：为防止干扰、电秒表采用一脉冲启表而后自锁方式，如果电秒表不能启表，既使显示为零，也要按一下复位，方能再次启表。

2.交流电流输出：

继电保护测量仪价格表 注意：动作时间、返回时间的测量应在额定电压或额定电流下进行，否则所测时间有所误差。

    ②、短接蜂鸣指示触点应能听见连续蜂鸣报警声。

    3、开关灯点亮时均是在开关按下状态，试验中所用电量注意与开关状态正确配合，否则可能没有显示或显示的数值不正确，这一点请务必注意。

    五、注意事项 1、若主开关不能启表，请按下复位健重试。2、蜂鸣提示触点不能带电。3、停表信号不要带电，带直流电时注意接线方向，但千万不能带交流电，否则会损坏电秒表。

0~100A （12 V）

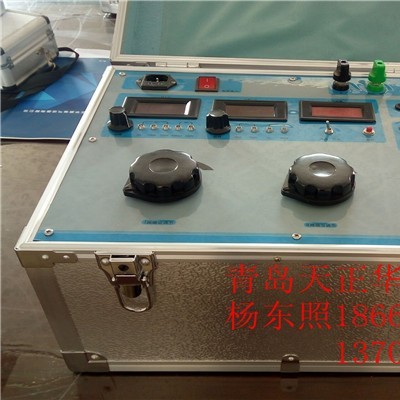

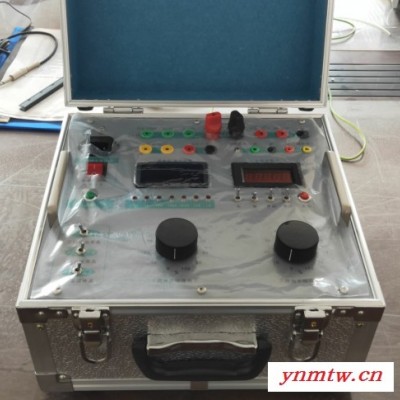

H-10型便携式继电保护试验箱是在TH-8系列试验箱基础上吸收TH-9型试验箱的优点，根据现场操作的要求特点研制而成的。它的设计思路新颖、别具匠心，既可双路分别调节独立输出，互不干涉；又可二路合而为一，粗调细调有机组合，解决了以往定位困难不能细调的缺点。体积小巧、操作简单、功能强大的特点，使之不仅能对简单的继电器(如电压、电流、中间、时间等)进行检验，而且对比较复杂的继电器(如差动，重合闸、各种自保持)也能得心应手，操做自如。实践证明，该试验箱的独出心裁设计，确确实实是电力部门检修、调试、外出作业人员的得力助手。使用前请您仔细阅读下列说明，以便使设备更好的为您服务。

4、外形尺寸：430mm×325mm×210mm

继电保护测量仪价格表 主要特点：

    1、独特的功能设计：既可双路分别可调，互不干涉，又可二路合一，粗调细调有机结合。

    2、灵活的组合方式：只需轻轻一按就可合二为一或一分为二。

    3、全面的监视手段：既可监视两路的交直电压、又可监视两路的交直电流。

    4、友好的人机界面：贴膜面板，按压式开关、数字显示，均使您感觉良好。

    5、简单的操作方法：每路仅用一个开关控制，电秒表内部启表，避免麻烦接线。

内置5位数字电秒表，分单、双两种，可内部启动，也可外部启动。具备一个外置电秒表所有的功能。

继电保护测量仪价格表 主要技术指标：

    1、输入AC220V  50HZ I 路1KVA  II 路 0.75KVA

    2、I路输出AC0-250V  AC0-15A-150A  DC0-350V(DC0~10A)

       II路输出 AC0-250V  DC0-350V(DC0~5A)

    3、时间可测0.001-99.99S(据用户要求可选择

       9.9999-9999.9S)

    4、外形尺寸：350×250×235重15Kg

    三、测量方式及范围：

    1、通过转换开关可分时测量电流I路AC0-15A-150A、I路DC0-20A，测量时不影响其他输出。

    2、通过转换开关可分时测量电压I路AC0-700V、DC0-1000V， II路AC0-700V、DV0-1000V，测量时不影响其他输出。

    3、时间的测量，电秒表启表端子已与内部已连好，只需通过开关选择I路或II路启表即可，无特殊要求时均为0.001-99.99S。

是一台现场继电保护试验人员非常实用的仪器。

继电保护测量仪价格表 使用方法：

    1、面板布局：右边两个调节旋钮分别是II路调节(上)同时也是I路细调(二合一时)、I路调节(下)；中上部是监视显示部分从上到下分别是电秒表、电压表、电流表，中下部是控制部分；左上部是I路输出端子，左中部是II路输出端子， 左下部是电源输入。

    2、开机检验，在确认各调节旋钮，开关复位的前提下加电，电源指示灯应亮，各种表头应显示为零，否则请检查电源是否加上、保险丝是否完好。

    3、I路操作：打开电秒表电源，把启表选择拔至I路，按下I路开关，电秒表应启表，把电压监视开关拔至IAC位，调节I路调节旋钮，观察电压应在AC0-250V之间变化；把电压监视开关拔至IDC位电压应在DC0-350V之间变化。复位后短接15A(或150A)把电流监视选择拔至15A档(或150A)。调节调压器电流应在AC0-20A(或200A)之间变化，去掉短路线，短接DC0-350V端子，把电流监视开关拔至IDC档，调节调压器电流应在DC0-10A之间变化(10A以上时请不要时间过长)。

专门制作的度铝合金机箱，便于携带、运输；

    4、II路操作，请参见I路操作，只是把各监视开关拔至II路位置。短接DC0-350V输出5A以上时时间不要过长。

    5、“合二为一”操作：合上“合二为一”开关此时II路无输出，II路调压器成为I路输出的细调。合上电源开关，把I路调节至某一数值，调节细调(II路旋钮)电压应能在0-10V之间缓缓细调，电流应能在0-2A内缓缓细调(电流细调范围与所用回路及负载大小有关)。

    6、“一分为二”操作：若开关在“二路合一”位置上，弹起开关此时为“一分为二”状态，ⅠⅡ两路可单独分别可调互不干涉。

    7、电秒表的使用：启表已在内部连好，只要选择用I路还是II路启表便可，“双”用于启停是两路信号(如测触点动合时间)，“单”用于启停是一路信号(如冲击试验)。为防止干扰，电秒表采用一脉冲启表后自锁方式，如电秒表不能启表不管显示为何值(如为全零)，请按下复位，在无其他原因下就能再次启表。为保护电秒表的精度及灵敏度，请在停表端所加的电压是相对“⊥”不大于250V的正向电压。
