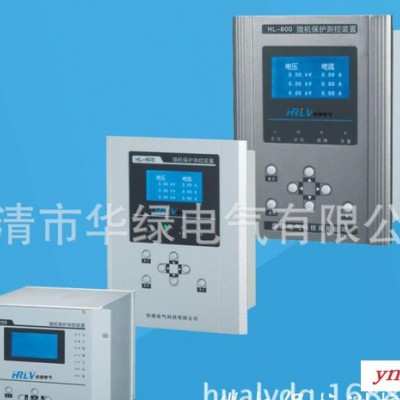

HL-600-L线路保护测控装置适用于35KV以下电压等级的线路保护、测量及控制。
1、主要功能
1.1保护功能
■速断
■限时速断
■过流
■过压
■欠压
■一次重合闸
■后加速
■零序电流
■零序电压
■非电量
1.2 测控功能
■遥信：8路外部开关量遥信输入
■遥测：4路电压，4路电流，有功、无功、功率因数、频率
■遥控：断路器遥控分闸、合闸接点输出
1.3 通讯功能
■装置具有RS485通讯接口，可以与厂站自动化系统及智能设备连接通讯。
2、保护功能
2.1 相间过流保护
相间过流保护配置了速断、限时速断、过流保护。
2.2后加速保护
加速回路包括手动后加速和重合后加速，为保证重合到永久性三相短路后可靠跳闸，后加速不经方向闭锁。
后加速保护还可用作母联的充电保护，只需将“后加速保护”投退压板投入，整定“过流后加速时间”定值即可实现，在实际运用中，某些变电站不需要备用电源自动投功能，而只需要分段开关的过流保护和充电保护，可以用本装置来完成分段开关的过流保护和充电保护功能。
2.3重合闸
2.3.1 启动方式
三相一次重合闸在电流保护动作后重合闸功能开放15秒钟，如果此时段内无闭锁条件，并且三相均无电流则进行重合闸的逻辑判断。
2.3.2充电条件
■开关处于合位
■无闭锁重合闸信号
2.3.3放电条件
■手动及遥控分闸
■低压解列动作
■弹簧未储能
■开关位置状态异常
2.4零序过压
装置具有零序电压保护功能，零序电压选择的是由外部输入。
2.5零序过流保护
装置具有零序电流保护功能，零序电流选择的是由外部输入。
2.6低电压保护
当任一线电压小于低电压定值，并经过可整定延时后，低电压保护动作。
2.7过电压保护
当任一线电压大于过电压定值，并经过可整定延时后，过电压保护动作。
2.8 非电量保护
装置提供了1路跳闸非电量和1路告警非电量输入(设定屏第10屏可设置投入和退出)

3、定值参数一览表
保护定值
序号 定值名称 整定范围 说明
1 电流速断保护投退 投/退
2 速断保护电流定值 0.00-59.9A
3 速断保护时间定值 0.0-99.99S
4 限时速断保护投退 投/退
5 限时速断保护电流定值 0.00-59.9A
6 限时速断保护时间定值 0.0-99.99S
7 过流保护投退 投/退
8 过流保护时间定值 0.00-99.99A
9 过流保护时间定值 0.0-99.99S
10 过压保护投退 投/退
11 过压保护电压定值 0-129V
12 过压保护时间定值 0.0-9.99S
13 欠压保护投退 投/退
14 欠压保护电压定值 0-129V
15 欠压保护时间定值 0.0-9.99S
16 重合闸保护投退 投/退
17 重合闸保护时间定值 0.0-10S
18 后加速保护投退 投/退
19 后加速保护定值 0.0-59.9A
20 零序电流保护投退 投/退
21 零序保护电流定值 0.00-1.29A
22 零序保护时间定值 0.0-99.99S
23 零序电压保护投退 投/退
24 零序保护电压定值 0.00-129V
25 零序保护时间定值 0.0-9.99S
4、保护定值整定说明
线路保护测控装置适用于10KV线路保护，一般设置速断保护、限时速断保护、过流、三相一次重合闸和后加速保护，每个保护通过控制字可投入和退出。
4.1电流速断保护
作为电流速断保护，电流整定值Idzsd按躲过线路末端短路故障时流过保护的最大短路电流整定，时限一般取0-0.1秒，写成表达式为：
Idzsd=KImax                                                  Imax=Ep/(Zp min+Z1L)
其中：K为可靠系数，一般取1.2～1.3；
      Imax为线路末端故障时的最大短路电流；
      Ep为系统电压
      Zp min为最大运行方式下的系统等效阻抗
      Z1为线路单位长度的正序阻抗
      L为线路长度
4.2限时速断保护
  带时限电流速断保护的电流定值Idz应对本线路末端故障时有不小于1.3～1.5的灵敏度整定，并与相邻线路的电流速断保护配合，时限一般取0.5秒，写成表达式为：
                         Idz=KIdzsd。2
其中：K为可靠系数，一般取1.1～1.2;
      Idzsd。2为相邻线路速断保护的电流定值
4.3过电流保护
过电流保护的电流定值应与相邻线路的延时段保护或过电流保护配合整定，其电流定值还应躲过最大负荷电流，动作时限按阶梯形时限特性整定，写成表达式为：
IdzII=Kmax{IdzI.2,IL}
其中：K为可靠系数，一般取1.1～1.2；
      IdzI.2为相邻线路延时速度按保护的电流定值
      IL为最大负荷电流

5、端子图
   A
电压输入 装置工作电源+ A-1
    装置工作电源- A-2
    A相母线电压 A-3
    B相母线电压 A-4
    C相母线电压 A-5
    母线电压中性线N A-6
    零序电压 A-7
    零序电压中性线N A-8
D
电流输入
回路
 零序保护电流(I0) D-1 B

开关量输入
 断路器位置 B-1
 零序保护电流※ D-2  备用开入1    （见系统工程图） B-2
 A相保护电流(Ia) D-3  备用开入2    （见系统工程图） B-3
 A相保护电流※ D-4  备用开入3    （见系统工程图） B-4
 B相保护电流(Ib) D-5  备用开入4    （见系统工程图） B-5
 B相保护电流※ D-6  备用开入5    （见系统工程图） B-6
 C相保护电流(Ic) D-7  故障开入 B-7
 C相保护电流※ D-8  告警开入 B-8
    开入公共端 B-9
    装置接地端 B-10
   C
报警信号输出

 控制电源  +KM  C-1
    控制电源  -KM C-2
    至TQ（跳闸线圈） C-3
    至HQ（合闸线圈） C-4
    故障继电器信号输出1 C-5
    故障继电器信号输出2 C-6
    预告继电器信号输出1 C-7
    预告继电器信号输出2 C-8
    RS485+ C-9
    RS485- C-10
