继电保护装置,保护测控装置，微机保护系列，机组LCU屏

加工定制	否
额定电压	110kV 及以下电压等级的输配（V）
断开容量	符合行业规定
额定电流	0.01 ～100A（A）
绝缘耐压测试	符合 DL/T478- 2001 4.10 规定（Vac /m）
产品认证	CCC
最小包装数	1
订货号	900
物料编号	WSN-900
品牌	威颂
型号	WSN-900

系统概述

    微机综合保护测控装置是在总结国内外同类型产品的优缺点的基础上，充分考虑用户需求并结合发电厂、变电站现状及未来发展而开发研制的一种新一代基于全球**先进的 32 位 DSP 硬件平台的系列化产品，涵盖了 110kV 及以下电压等级的输配/电线路保护、主设备保护和测量控制系统，提供了 110kV 以下变电站和各种容量的发电厂综合自动化的完整解决方案。

产品特点

采用统一的软硬件平台，便于调试和维护；采用模块化设计，软硬件兼容性好；带有测控功能；负责开放出口正电源由 CPU 独立控制，防止保护的 AD 采样回路出错而导致保护误动；跳闸逻辑可灵活组态；接地选线采用综合判据，提高了选线的正确性； 具有故障录波；通讯采用统一编码设计，伸缩性和扩展性好；可采用 CAN 网、485、光纤、以太网等介质，以单网、双网、三网方式与监控系统通讯，通讯速度快、可靠性高；主板上有 JTAG 调试口，便于调试、整定和维护；采用硬件实时时钟，掉电后仍连续计时；可以本地或远方整定，共 16 套定值；具有本地或远方操作功能，带有遥控功能；采用汉字液晶显示；菜单中带有开出调试选项，便于调试、检验和传动；采用整面板、背插式 5U机箱，抗干扰能力强，通过 4 级严酷测试；可分散安装在开关柜上，也可集中组屏；

产品类型



WSN-P-L901 线路保护测控装置（标准线路、馈线保护）WSN-P-B901  进线自投保护测控装置WSN-P-B902  母联自投保护测控装置WSN-P-C901  电容器保护测控装置WSN-P-T904  变压器保护测控装置WSN-P-M900  系列电动机保护测控装置WSN-P-M901  电动机保护测控装置（2MW 及以下适用、无差动保护）WSN-P-M902  电动机保护测控装置（2MW 以上适用、带差动保护）WSN-P-T900 主变保护测控装置WSN-P-T901 主变差动保护测控装置WSN-P-T902 主变后备保护测控装置WSN-P-T903 非电量保护及操作防跳辅助装置WSN-P-B903 备用电源自动投入装置WSN-P-PT900 系列电压保护及辅助装置WSN-P-PT901 电压并列及保护测控装置WSN-P-PT902 压并/压切/失压监视装置WSN-P-G900 系列发电机成套保护测控装置WSN-P-G901 发电机差动保护测控装置WSN-P-G902 发电机后备保护测控装置



基本特征

抗干扰性能强可靠性高保护实现方式灵活高精度电流测量回路组屏集中安装多路开关量采集和继电器输出

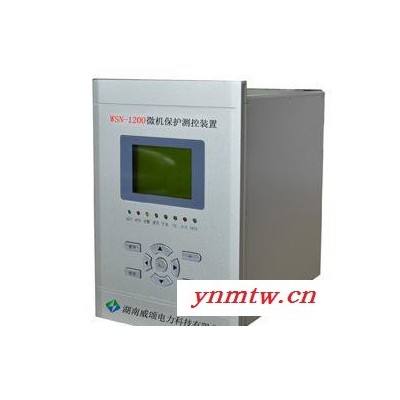

产品图片
