| 优点 | 抗干扰性能强，可靠性高，保护实现方式灵活 |
|---|---|
| 作用 | 保护、测量、控制 |
| 应用领域 | 电力、水利、交通、石油、化工、煤炭、冶金等行业 |
| 产地 | 上海 |
| 规格 | AM6-FD,AM5-F,AM5-DB,AM4-I,AM3,AM5-M,AM5-BL,AM4-U,AM5-T,AM6-T,AM5-U,AM6-D2,AM6-D3,AM6-MD,AM5-B,AM5-C |
| 类型 | 中压保护装置 |
| 品牌 | Acrel 安科瑞 |
| 型号 | AM3/4/5/6 |
| 加工定制 | 是 |
AM系列中压保护装置
1、概述
AM系列微机保护测控装置（以下简称装置）集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站(所)，可实现用户变电站的全面保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备独立的高精度电流测量回路，多路开关量采集和继电器输出，能与变电站综合自动化系统或电厂电气自动化系统配套使用，可以实现无人值班的终端用户变电站配电自动化系统。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
2、产品规格
AM4系列微机保护装置型号及功能配置表：
4路交流电流/电压通道 8路开关量输入通道 5路开关量输出 8个属性可配置的LED 1个RS485通讯接口 | 型号 | 主要功能 | 名称 | 应用场合 |
AM4-U | 过电压告警、零序过压告警、PT断线告警 | 电压型微机保护装置 | PT监测 | |
AM4-I | 三段式过流保护、两段式零序过电流保护、反时限过流保护、零序反时限保护、FC回路配合的过流闭锁功能、控故障告警 | 电流型微机保护装置 | 进/馈线、厂用变、电动机等 | |
附件 | 防跳模块 | |||
AM5系列微机保护装置型号及功能配置表：
8路交流电流通道 4路交流电压通道 16路开关量输入通道 10路开关量输出 8个属性可配置的LED 1个RS485通讯接口 | 型号 | 主要功能 | 名称 | 应用场合 |
AM5-F | 三段式过流保护、两段式Io1过流保护、两段式Io2过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、三相一次重合闸、低频减载、后加速过流、FC闭锁 | 线路保护装置 | 进/馈线 | |
AM5-T | 三段式过流保护、两段式Io1过流保护、两段式Io2过流保护、零序反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、非电量保护、FC闭锁 | 厂用变保护装置 | 厂用变压器 | |
AM5-U | 低电压警告、PT断线告警、过电压告警、零序过压告警 | PT监测装置 | PT监测 | |
AM5-B | 两段式过流保护、反时限过流保护、控故障告警、PT断线告警、后加速过流保护、进线备投/母联备投 | 母线保护及备自投装置 | 母联保护及备自投 | |
AM5-M | 两段式过流保护、两段式Io1过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、低电压保护、PT断线告警、堵转保护、零序过压告警、非电量保护、启动时间过长保护、热过载保护、负序过流（两段/反时限）、FC闭锁 | 电动机保护装置 | 电动机<2000kW | |
AM5-C | 两段式过流保护、两段式Io1过流保护、反时限过流保护、过负荷告警（跳闸）、控故障告警、PT断线告警、过电压跳闸、不平衡电压保护、不平衡电流保护、零序过压保护、非电量保护 | 电容器保护装置 | 电容器 | |
附件 | 选配第二路通讯接口 | |||
防跳模块 | ||||
IRIG-B对时 | ||||
AM5-BL系列微机保护装置型号及功能配置表：
型号 | 主要功能 | 名称 | 应用场合 |
AM5-BL | 不同母线段上PT二次信号的并列/解列控制 | PT并列装置 | PT并列 |
AM6系列微机保护装置型号及功能配置表
最多14路开关量输入通道 1个RS485通讯接口 8个属性可配置的LED | 型号 | 主要功能 | 名称 | 应用场合 |
AM6-D2 | 差动保护、差动速断保护、差流越限告警、TA断线判别 | 变压器差动保护装置（二绕组） | 110kV及以下电压等级容量为6300kVA及以上的变压器 | |
AM6-FD | 变压器非电量保护、独立的操作回路 | 变压器非电量保护装置 | ||
AM6-T | 复合电压闭锁(方向)过流保护、零序电流保护、间隙零序电流保护、零序电压保护、过负荷保护、启动通风、闭锁有载调压 | 变压器后备保护测控装置 | ||
AM6-MD | 差动保护、综合保护 | 电动机差动综合保护装置 | 2000kW及以上异步电动机 | |
附件 | 双以太网 | |||
1路4～20mA直流模拟量输出（可自定义为电流、电压或功率） | ||||
操作回路插件 | ||||
非电量输入插件 | ||||
非电量输出插件 | ||||
3、外形、开孔尺寸及安装方式

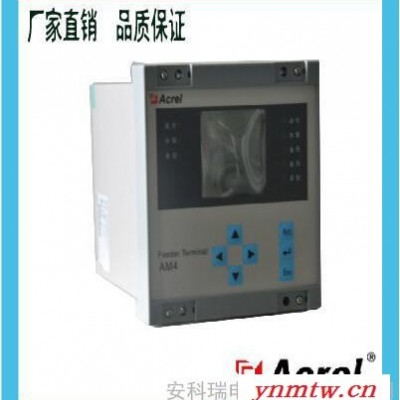

●AM4系列微机保护装置（单位：mm）
●AM5系列微机保护测控装置（单位：mm）
●AM6系列微机保护测控装置（单位：mm）
●AM系列微机保护测控装置安装方法
4、接线端子

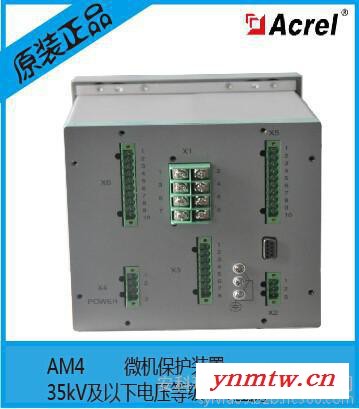

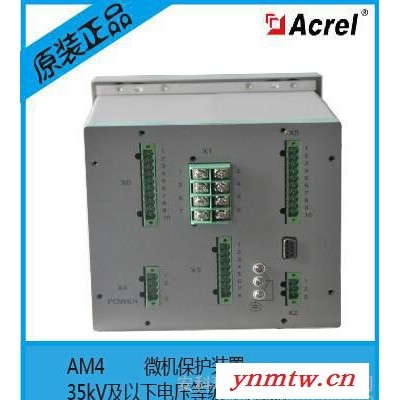

●AM4系列微机保护装置
AM4-U/I微机保护装置

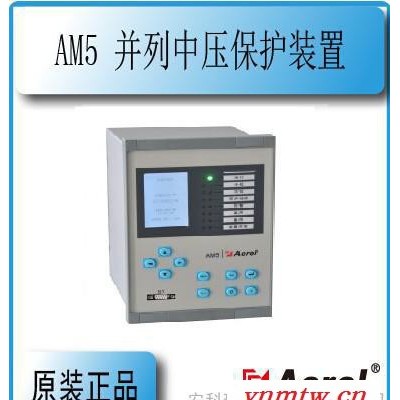

●AM5系列微机保护测控装置
AM5-F/T/M/B/C/U微机保护装置
●AM6系列微机保护测控装置
