许继WXJ-53站用变（配变）保护装置

加工定制	是
额定电压	220（V）
额定电流	1（A）
产品认证	ISO9001
品牌	许继
型号	WXJ

  提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。产品介绍 WXJ50系列保护测控装置是为适应各种企业配电站自动化的需要,在总结多年来电站自动化系统开发、研究经验的基础上，根据企业的需求，针对供配电系统特点，为电力用户精心打造的、具有高性价比的集保护、测量、控制和通讯于一体的新型微机保护测控装置。适用于不同行业的35KV及以下各种电压等级的工矿企业配电站、电动机泵站的保护及测控，用作线路、电容器、电动机、厂用变等设备的保护。WXJ-50系列保护测控装置既可以分散安装于高压开关柜，也可以集中组屏安装于控制室。详情联系：18603826928姓名：钟工邮箱：18603826928@163.com地址：郑州市管城区东明路南41号

WXJ-51线路保护测控装置

WXJ-52电容器保护测控装置

WXJ-53站用变(配变)保护测控装置

WXJ-54电动机保护测控装置

WXJ-55备用电源自投装置

WXJ-56 PT切换装置

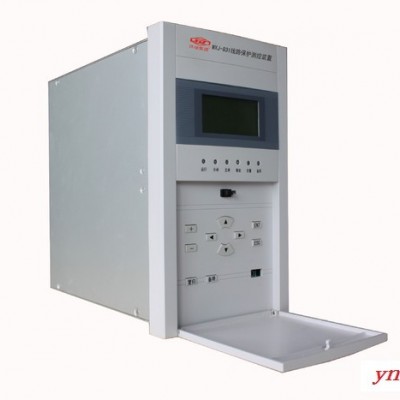

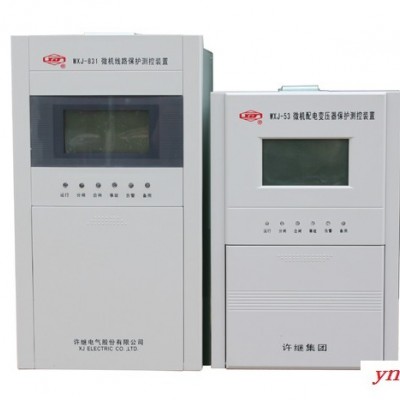

产品实拍图





添加图片

可靠

u 装置元器件全部采用军品或工业品，稳定性、可靠性高，可以在工业恶劣环境下稳定运行；

u 装置硬件设计采用多种隔离、屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其它抗干扰措施，使得保护的抗干扰性能大大提高；

u 采用SoC解决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高。

强大

u 根据被保护间隔的不同，装置配置不同的保护功能，可实现装置所在间隔的可靠保护；配置3套定值区，可灵活适应现场不同的运行方式；

u 具有完善的测量功能，可完成装置所在间隔功率点的测量和上送，测量精度可达±0.5%；

u 具有完善的遥信和遥控功能，后台遥控断路器跳/合闸简单可靠，站内SOE分辨率可达1ms；

u 提供完善TV异常检测、控制回路异常检测及硬件自检功能；

u 提供强大的故障记录功能，可记录最新的32次保护动作报告和32次事件报告；

u 提供强大的录波功能，可记录最新发生的20次故障波形，波形包括故障前4个周波和故障后6个周波的模拟量数据和开入量数据，波形采用以COMTRADE 格式保存。

灵活

u 采用全封闭机箱设计，既可以分散安装，也可以组屏安装；

u 灵活的硬件选型，可以与目前所有主流的断路器及操作机构配套；

u 灵活强大的通讯功能：既支持Rs485串行通讯模式也支持CAN2.0B通讯模式；

u 通讯规约支持DL/T667-1999（IEC-60870-5-103）、Modbus规约，可灵活实现与其它厂家的自动化系统通讯。

人性

u 中文图标式菜单设计，简单易懂；四位方向导航盘，操作快捷方便；

u 一体化机箱设计，维护更方便；完善的软硬件自检功能和免调节电路设计，调试更简单；

u 提供全面的设备运行信息和故障信息记录；

u 提供基于PC机的辅助分析软件。

技术参数

额定数据

交直流电源：        220V,允许偏差+15%，-20%

交流电压：          100V, 57.7V

交流电流：          5A, 1A

频率：              50HZ

功 耗

交流电压回路：      ＜0.5VA/相  （额定电压下）

交流电流回路：      ＜0.5VA/相  （In=1A）

                   ＜1VA/相（In=5A）

直流回路：          正常         ＜ 15W

                   跳闸          ＜ 25W

遥测量计量等级

电流：           0.1级

其他：              0.2级

保护整定值精度

电流保护整定误差   不大于3%

电压保护整定误差   不大于3%

时间整定误差       不大于3%

主要测控功能（WXJ-51、WXJ-52、WXJ-53、WXJ-54有测控功能）

（1）  8路遥信开入采集、装置遥信变位、事故遥信；

（2）  断路器遥控分合及信号节点出口；

（3）  IA、IC、UA、UB、UC、U0、I0、P、Q、F、COSф等11个模拟量；

（4）  保护事件顺序记录（SOE）等。

遥信分辨率

小于2ms。

信号输入方式

无源节点。

模拟量输入

（1） 外部电流及电压输入经隔离互感器隔离变换后，由低通模拟滤波器输入至模数变换器，CPU经采样数字 处 理后，构成各种保护继电器，并计算各种遥测量；

（2） 保护电流经过装置的保护CT，电压信号（UA，UB，UC，U0等）经过PT，转换成电压信号，然后经过低通    滤波和抗干扰器件、保护电路、运算放大器后输入到可以输入±10V的A/D转换器，转换成数字信号进入CPU，经过运算后进行保护。测量CT与保护CT分开，电压UA还作为测频电路的输入；

（3） 每个装置输入的电压电流量都不相同，但原理是一致的，在装置说明部分只列出输入的模拟量。

过载能力

（1） 交流电流回路：2倍额定电流连续工作；10倍额定电流工作10s；20倍额定电流工作1s；

（2） 交流电压回路：1.2倍额定电压连续工作；

（3） 电源回路：80%－120%额定电压正常工作。

绝缘性能

（1） 所有电路与外壳间的绝缘电阻在标准实验条件下小于100MΩ；

（2） 所有电路与外壳间的介质强度能耐受交流50Hz、电压2kV（有效值）、历时1min的试验而无绝缘击穿或闪络现象。

抗干扰性能

（1） 电源回路、交流输入回路、开入回路、开出回路的端子与外露的非导电金属外壳之间，在规定的试验大气条件下，能耐受幅值为5kV的标准雷电波短时冲击检验；

（2） 1MHz及100KHz的振荡波干扰：符合GB/T17626.12-1998《振荡波抗扰度试验》（等同于IEC61000－4－12：1995）振铃波试验4级和阻尼振荡波试验3级（均为最高等级）；

（3） 浪涌干扰：符合GB/T17626.5-1999《浪涌（冲击）抗扰度试验》（等同于IEC61000－4－5：1995）4级（4kV）标准；

（4） 抗静电放电干扰：符合GB/T17626.2-1999《静电放电抗扰度试验》（等同于IEC61000－4－2：1995）4级（8kV）标准；

（5） 抗快速瞬变脉冲群干扰：符合GB/T17626.4-1998《快速瞬变脉冲群抗扰度试验》（等同于IEC61000－4－4：1995）4级（电源回路4kV，信号回路2kV）标准；

（6）抗脉冲磁场干扰：符合GB/T17626.9-1998《脉冲磁场抗扰度试验》（等同于IEC61000－4－9：1993）5级（1000A/m）标准；

（7）抗幅射电磁场干扰：符合GB/T17626.3-1998《辐射磁场抗扰度试验》（等同于IEC61000－4－3：1995）5级（10A/m）标准；

（8）环境条件

?  工作温度：-10℃~70℃

储存温度：-40℃~85℃

由储存温度恢复到工作温度范围内后装置正常工作。不施加激励量，不出现不可逆变化。

可靠性指标

MTBF（平均无故障运行时间）：＞100000h

MTTR（平均故障修复时间）：  ＜3.5h

主要功能及技术指标

主要功能及技术指标

产品型号	主要功能项目	整定值		时间		其他
		整定范围	整定步长	整定范围	整定步长
WXJ-51线路 保护测控装置	² 无时限过流保护 ² 两段式定时限过流保护 ² 三段式零序过流保护 ² 三相一次重合闸(检无压/检同期) ² 合闸后加速功能 ² 充电保护 ² 低频减载功能 ² PT断线监视 ² 故障录波功能	0In—20In	0.1In	0S—60S	0.1S	l  灵敏角： 30º、45º、60º可选 l  重合闸时间： 0.1S—25S l  低频定值： 46Hz—50Hz l  低压闭锁： 50V—100V l  df/dt闭锁： 0.3Hz/s---10Hz/s l  频率误差： < 0.01Hz l  电流闭锁定值：0.1In-1.1In
WXJ-52电容器 保护测控装置	² 两段式相间过流保护 ² 零序过流保护 ² 零序电压保护 ² 过电压保护 ² 失电压保护 ² 不平衡保护(差压和差流) ² 故障录波功能	0In—20In	0.1In			l  电压定值： 0.5V—120V
WXJ-53站用变(配变) 保护测控装置	² 无时限过流保护 ² 两段式定时限过流保护 ² 反时限过负荷保护 ² 高压侧零序过流保护 ² 低压侧零序反时限过流保护 ² 非电量保护 ² 故障录波功能	0In—20In	0.1In	0S—60S	0.1s	l  热容系数：    0—40
WXJ-54异步电动机 保护测控装置	² 短路保护 ² 启动时间过长保护 ² 两段式过流保护 ² 低电压保护 ² 零序电流保护 ² 两段式负序电流保护 ² 反时限电流保护 ² 过热保护 ² 堵转保护 ² 零序过压保护 ² 自启动功能 ² 故障录波功能	0.2In—2In	0.2In	0.1s—60s	0.1s	l 电压定值： 0.9U0n—1.1U0n
WXJ-55备用电源 自动投切装置	² 分为桥备自投装置和进线备自投装置 ² 可实现逆向备自投 ² 充电保护功能 ² 进线电压源可选（PT或带电显示器）
WXJ-56 PT切换装置	² 低电压保护 ² 绝缘监视 ² PT断线监视
