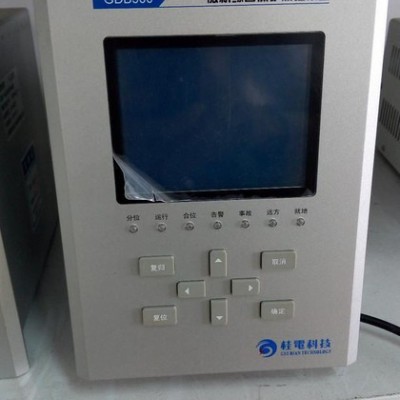

微机保护装置GDB500

应用范围

GDB-500系列微机保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。由于装置在应用中处于变、配电系统的核心地位，因此在设计和元件选型等环节中充分考虑到了装置运行的可靠性，并在**电网质检中心通过了严格的电磁兼容试验。此外，装置还在使用的灵活、方便上独具特色，得到广大用户的一致好评。

GDB-500系列的各种型号在硬件上具有高度的一致性，软件也可以非常方便地更换或**地修改，因此为用户提供了诸多的便利。

具体型号参照如下：

GDB-510 线路保护装置

GDB-515 母联保护装置

GDB-520 变压器保护装置

GDB-521 变压器差动保护装置

GDB-522 变压器高后备保护装置

GDB-523 变压器低后备保护装置

GDB-524 断路器操作及非电量装置

GDB-530 电容器保护装置

GDB-550 进线备自投保护装置

GDB-551 母联备自投保护装置

GDB-560 电动机保护装置

GDB-562 电动机差动保护装置

GDB-570 双PT测控及并列装置

GDB-580 公用测控装置

主要特点

■采用高性能数字信号处理器(DSP), 具有先进的内核结构、高速运算能力和实时信号处理等**特征，并提供强大的运算处理能力，全面准确的把握交流信号特征。硬件设计精炼，配备工业级元件，保证装置稳定可靠运行。

■特有的元件级-工程级-用户级三级编程模式，元件类型现成可设定，元件参数现场/远方可设定。幵入量输入、继电器输出可编程，方便实现与其它设备的联锁/闭锁和配合。专业级JTAG在线编程方式在极端情况下，为用户的电网系统量身定制特殊功能要求。

■高速、高精度交流信号测量，采样频率达1600HZ，在毫秒级完成多个交流信号FFT计算，可得到多种派生交流信号特征。测量数值有数字化校正，并能有效抑制噪声与偏移。

■每周波32点密度的故障录波用于记录故障时的电流和电压波形，故障录波的启动元件、通道可选**大记录长度三相200周波。

■实时波形显示，通过320*240图形液晶显示器，可同时显示任意两个交流信号的2-3周波。

■能够连续记录20次事件，具有故障时间、故障类型、故障峰值的保护动作全时间录且掉电保持，便于故障查询和分析。

■完善的自检功能，包括整定参数、保护元件、操作回路、测量回路等异常监视，使运行管理人员对装置的工作情况能准确的把握。

■通讯功能：具有RS485和CAN总线通讯接口， 可适应的通讯协议有MODBUSÿ ICE870-5-103。利用通讯功能可与后台监控设备一同组成变电站综合自动化系统，实现“四遥”功能。

装置功能配置

外形尺寸安装开孔图

装置采用整体铝合金属外壳，重约5.0公斤，采用仪表方式安装，外形尺寸及安装开孔尺寸图如下图所示:

GDB500微机保护测控装置典型原理图
