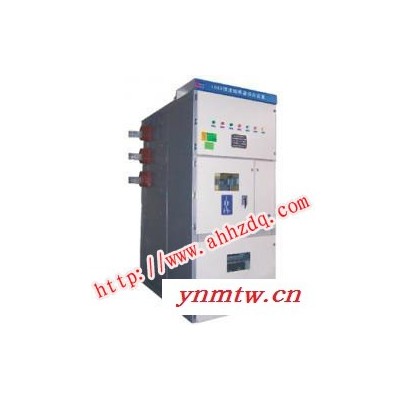

HFUR高压限流熔断器综合保护装置

信息来源：安徽华正电气有限公司

一、概述

本产品采用快速、高分断能力的高压限流熔断器与高能量压敏电阻阻件组合而成的综合保护装置，能快速分断厂用变压器和励磁变压器的过电流并能限制熔断器开断时所产生的过电压。近十年来，在实际应用中能有效地防止厂用变压器高压套管附近发生短路和励磁变压器内部短路故障时变压器**事故的发生。本产品主要应用如下：

本电厂厂用分支变压器的保护：由于厂用分支变压器高压套管附近发生短路时，其短路电流可达上百千安，这一短路电流超过厂用分支变压器额定电流的上千倍，将严重损坏厂用变压器甚至发生**。在变压器高压侧安装HFUR装置能避免内部故障而发生**事故。

励磁变压器内部故障保护：励磁变压器内部故障时，短路励磁变压器内部故障时，短路电流同样能达到额定电流的一千倍以上，如果靠发电机来磁切除故障，短路电流持续时间**很长，不可避免地要造成励磁变压器的严重损坏甚至**。而且，励磁变压器低压侧整流桥故障时，由于排除故障时间过长，将会扩大设备损坏程度，延长机组修复时间。在励磁变压器高压侧加装HFUR后，除能得到厂用变加装HFUR一样的功效外，当整流桥故障时，可在20～40ms内快速切除电流，减少事故，缩短停机时间，提高设备的使用率。

箱式变压器高压侧加装HFUR，可快速切断故障电流，保护电网安全。

二、型号含义

三、产品特性

开断电流值高（见技术参数），开断电流时间特性曲线见下图；

由于快速熔断的特性，使短路电流在上升的起始阶段即被强行截流，截流值仅为**大短路冲击电流的15%～30%，大大提高了系统设备的稳定性。同时由于I2t的降低，使设备器件热损伤也大大降低，通过估算约使整个系统的热稳定余度提高200倍以上。“快速熔断”是高压限流熔断器本身具有的物理特性，故不存在误动和拒动情况，保证了装置的稳定可靠。

四、产品原理图

FU：在发生短路时能在1～2ms之内快速熔断，从而赢得了保护设备的时间，同时，当HFUR与负荷开关组合时，FU所带的撞击机构使负荷开关跳闸避免线路缺相运行。

FR：当FU发生短路熔断时，两端产生的弧压使FR导通，在ns级时间内将弧压所产生的能量全部吸收在FR上，从而把FU开断时所产生的过电压限制到设备允许的绝缘耐压水平内，大大提高了系统的稳定性。

五、产品类型

HFURZ组件型

主要用于励磁变压器高压侧或厂用分支变压器，对于现场设备布置比较困难的场所，由FU所带的微动开关接点发出动作信号，此信号亦可用作变压器高压侧跳开断路器的指令。

HFURN型配负荷开关
