** 超温保护装置

一、产品简介

  根据2016版根据2016版《煤矿安全规程》第四百三十四条第二款规定：

储气罐内的温度应当保持在120℃以下，并装有超温保护装置，在超温时能自动切断电源并报警。

  KZB-3型空压机储气罐超温保护装置是我公司根据矿山空压机的特点和要求研制开发

装置。该仪器能对空压机和储气罐温度超标故障时时进的一种安全保护行监控，数显温度

数值直观准确，并且可声光报警。可对设备的安全运行起到有效的保护作用。

二、工作原理

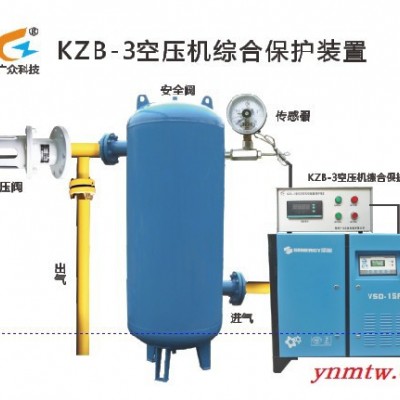

KZB-3型空压机储气罐（风包）超温保护装置通过对储气罐（风包）温度信号的采集，

实现对空压机和储气罐（风包）的超温保护。该装置主机由高精度测控微处理器、数据存

贮器、输入、输出开关量接口及键盘等组成。高精度测控微处理器分时检测、处理设备接

口电路输入的数据信号，经过程序的数据处理，再输出至控制电路完成对空压机和储气罐

（风包）的超温保护。数显风包温度检测点的温度超过温度设定值时，装置切断空压机急

停回路，同时声、光报警。该装置抗干扰能力强，实用可靠，可广泛应用于煤矿、冶金、

矿山、化工等行业。

三、主要功能

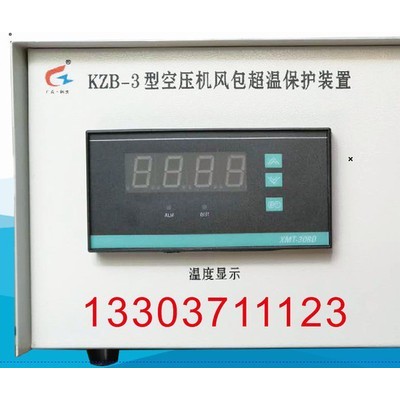

1.数显一路温度测定值：本装置可数显储气罐（风包）温度；

       2.超温报警功能：当测定的储气罐（风包）温度超过设定温度（出厂设定120℃）

时其对应输出报警指示灯变亮，其对应输出报警指示灯变亮时，警报器输出高强度报警；

       3.喇叭报警保护控制输出后，设备中的保护继电器输出，控制空压机停机。

       4. 调试过程中脱机功能；保护温度可自行设定。

四、需要注意的几个问题

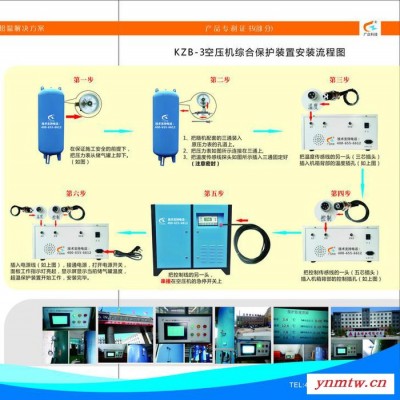

   在储气罐投入工作之前，应先作如下几项工作

1温度传感元件插入储气罐之前和控制回路设计好后（回路选择低压触电），应先进行一次动作试验。此时有报警信号并使运行中的空压机停车。否则，应对控制回路中各继电器进行鉴定

2空压机所压缩的空气属于无腐蚀性气体，所以，安装温度传感元件时尽量使其插入深度**大，并且不应将温度传感元件全部套住（组合三通测温组正符合这一特点），否则，工质不能直接与储气罐内部接触将产生很大的误差（温度传感元件采用我公司自行研制的加长传感器可直接深入储气罐内部）。

3安装温度传感元件前要将储气罐内的气体放空。

4在超温保护安装后，储气罐要按1.25—1.4倍的工作压力打压试验，确定无问题后再投入使用。

5温度传感元件在使用一年后应进行校验。

6使用本产品时，请务必按规定配线和可靠接地。
