供应海任E3A光电保护装置

额定功率	.＞15W
额定电压	110/220VAC
品牌	海任
型号	E3A

本公司经营光电保护装置，质量保证，欢迎咨询洽谈。

一、原理及特点

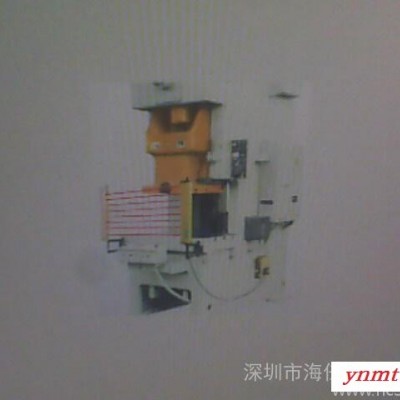

　　发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。



保护长度为 0-3500mm ，适合应用于3.5米以内的机床台面或保护区域；保护高度因规格而不同，从 100mm 到 1640mm 均为常规产品；光轴间距分为10mm、 20mm，40mm 三种，分辨力分别为15mm, 30mm，50mm ；完善的自检功能:当光电保护装置失电或自身出现故障时，确保不向所控制的电器发出错误信号；长寿命：继电器有效输出次数大于100万次，继电器达到使用寿命后，可更换；抗干扰能力强：对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力；良好的抗震性：采用SMD技术，并有多项抗震措施。防撞击能力强：采用金属堵头防护，有效防止外力对传感器的撞击；采用对射式设计， 小巧美观 ，安装方便；

二、组成单元：

发光器：由若干发光器件组成，发射红外光线；受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信 号传输给控制器对外部设备进行控制；控制器：为发光器、受光器供电，并接收受光器传送的通光、遮光信号，输出控制信号，控制机床的制动控制回路或其他设备的报警装，实现机床停止运行或安全报警。控制器有内置式控制器（I）和外置式控制器(P)两种类型，内置式控制器结构小巧紧凑，可安装在设备的控制箱内；外置式控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光、遮光状态的观察；信号电缆：用来传输控制器和发光器、受光器之间的信号；控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制；安装支架：把发光器与受光器固定在机台**l>
