| 测量范围 | 110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护 |
|---|---|
| 测量精度 | 0.5 |
| 名称 | 微机综合保护装置 |
| 外形尺寸 | 170×151.1×220.56 |
| 显示方式 | 液晶 |
| 执行质量标准 | 国标 |
| 品牌 | YKE燕赵科技 |

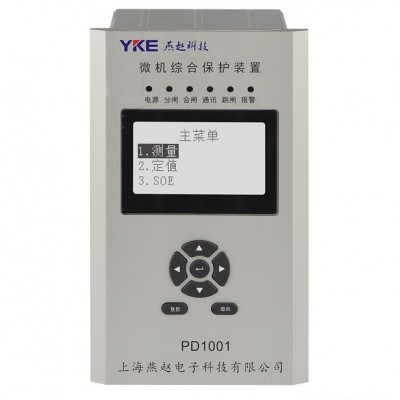

| 型号 | PD1000 PD1001 |
| 加工定制 | 是 |

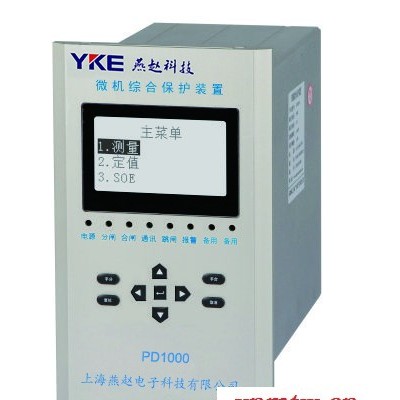

PD1000系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。装置适应于
110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。产品符合电磁兼容标准IEC61000-4/2-3-4-5-6-8
-11，4级标准。
| 型号 | PD1000L | PD1000T | PD1000M | PD1000C | PD1000I | PD1000U |
| 名称 | 线路保护 | 变压器保护 | 电动机保护 | 电容器保护 | 电流保护 | 电压保护 |
| 三段式过流保护 | √ | √ | √ | √ | √ |
|
| 反时限过流保护 | √ | √ | √ | √ | √ |
|
| 低电压闭锁过流保护 | √ | √ | √ | √ |
|
|
| 低电压一段保护 |
|
|
|
|
| √ |
| 低电压二段保护 |
|
|
|
|
| √ |
| 过负荷保护 | √ | √ |
| √ |
|
|
| 不平衡电流保护 |
|
|
| √ |
|
|
| 不平衡电压保护 |
|
|
| √ |
|
|
| 过流加速段保护 | √ |
|
|
|
|
|
| 三相重合闸 | √ |
|
|
|
|
|
| 定时限零序电流保护 | √ | √ |
|
| √ |
|
| 反时限零序电流保护 | √ | √ |
|
| √ |
|
| 零序电流保护 |
|
| √ |
|
|
|
| 零序电压保护 | √ | √ | √ |
|
|
|
| 低电压保护 | √ | √ | √ | √ |
|
|
| 过电压保护 | √ | √ | √ | √ |
| √ |
| 堵转保护 |
|
| √ |
|
|
|
| 过热保护 |
|
| √ |
|
|
|
| 负序电流保护 |
|
| √ |
|
|
|
| 欠流保护 |
|
| √ |
|
|
|
| 起流时间时间过长保护 |
|
| √ |
|
|
|
| 三相失压保护 | √ | √ | √ | √ |
|
|
| 四路非电量保护 |
| √ |
| √ |
|
|
| PT断线检测 | √ | √ | √ | √ |
| √ |
| 开关状态异常告警 | √ | √ | √ | √ | √ | √ |
| 装置失电告警 | √ | √ | √ | √ | √ | √ |
主要特点

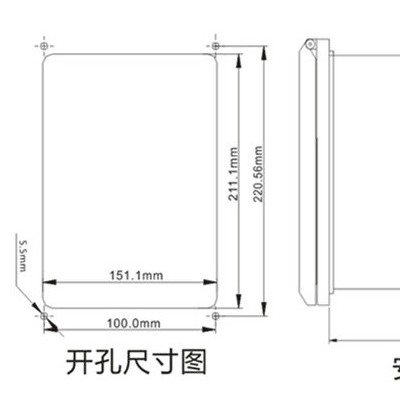

强大而通用的软硬件平台设计：采用最现代的DSP数字微处理器和双CPU的设计方案；完备的保护功能配置和强大的电参数测量功能；硬件为通用化设计，便于使用和维护；软件采用模块化设计，便于软件的移植和升级，并保证产品保护原理、保护逻辑的继承；完善的硬件自检功能和定值参数的纠错检查功能；宽范围的工作电源100-550VDC，24VDC，48VDC或85-450VAC，50Hz；极高可靠性：可适应恶劣的现场运行环境，优异的抗干扰性能，通过高达4级的快速瞬变干扰试验、静电放电干扰试验以及其他抗干扰试验；符合IEC、GB、DL等各种技术规范和ISO9001:2000产品质量标准，高可靠、免维护、高精度、免校验；采用抗振动、宽温、防尘密封以及“一对一”的设计原则，即可分散安装于开关柜上，也可集中组屏配置；一体化小巧的智能设计：兼有多种电参数测量的遥测功能、8路开出的遥控功能、12路开入的遥信功能，1路模拟量输出，应用于DCS系统，可对应各种电参数；为嵌入式结构设计，外形尺寸:170×151.1×220.56；开孔尺寸：151.1×211.1；人性化的人机界面设计：采用大尺寸蓝色屏幕，汉化界面，可直观描述电参数；八个LED信号指示灯，可直观指示信息状态；丰富的通讯接口：1路的RS485通讯接口；1路USB调试口；通讯规约MODBUS-RTU等。
| | ||
技术指标
| 项目 | 参数 | |
| 测量 | 电压测量范围 | 5%~120%Ue，精度：0.5% |
| 电流测量范围 | 5%~120%Ue，精度：0.5% | |
| 有功功率 | 0~999999.9KW，精度：1% | |
| 无功功率 | 0~999999.9Kvar，精度：1% | |
| 视在功率 | 0~999999.9KVA，精度：1% | |
| 频率 | 45Hz~65Hz，精度：±0.02Hz | |
| 有功电度 | 0~99999999.9KW，精度：2% | |
| 无功电度 | 0~99999999.9KW，精度：2% | |
| 保护 | 电压保护范围 | 5%~2000%le |
| 电流保护范围 | 5%~120%Ue | |
| 动作值精度 | 3% | |
| 时间精度 | 定时限（<3%或80ms，反时限<5%),<5% | |
| 变送 | 范围 | 4~20mA |
| 负载 | ≤500ohm | |
| 精度 | 0.5% | |
| DI输入 | 光电隔离 | 隔离电压5000Vac rms |
| 供电 | 外接无源干结点（内部供电） | |
| DO输出 | 输出形式 | 机械式触电，合闸及告警（常开），跳闸（常闭） |
| 触电最大接触电阻 | 30mO/1A | |
| 最大允通电压 | 250Vac/dc | |
| 最大允通电流（阻性） | 5A/250Vac | |
| 环境 | 工作温度 | -10~60℃ |
| 存储温度 | -20~70℃ | |
| 工作湿度 | 5%~95%RH无凝露 | |
| 面板防护等级 | IP54 | |
| 工作电源 | 85~400VAC、100V~560VDC | |
| 功耗 | 10W | |
保护功能配置
| PD1000L 线路保护装置 | PD1000T 变压器综合保护装置 | PD1000M 电动机综合保护装置 | PD1000C 电容器保护装置 |
| 功能: | |||
| ● 三段式相过流保护 | ● 三段式相过流保护 | ● 三段式相过流保护 | ● 三段式相过流保护 |
| ● 反时限过流保护 | ● 反时限过流保护 | ● 反时限过流保护 | ● 反时限过流保护 |
| ● 低电压闭锁过流保护 | ● 低电压闭锁过流保护 | ● 低电压闭锁过流保护 | ● 低电压闭锁过流保护 |
| ● 过负荷保护 | ● 过负荷保护 | ● 零序电流保护 | ● 过负荷保护 |
| ● 过流加速段保护 | ● 定时限零序电流保护 | ● 零序电压保护 | ● 不平衡电流保护 |
| ● 三相重合闸 | ● 反时限零序电流保护 | ● 低电压保护 | ● 不平衡电压保护 |
| ● 定时限零序电流保护 | ● 零序电压保护 | ● 过电压保护 | ● 低电压保护 |
| ● 反时限零序电流保护 | ● 低电压保护 | ● 堵转保护 | ● 过电压保护 |
| ● 零序电压保护 | ● 低电压保护 | ● 过热保护 | ● 三相失压保护 |
| ● 低电压保护 | ● 过电压保护 | ● 负序电流保护（带反时限） | ● 四路非电量保护 |
| ● 过电压保护 | ● 三相失压保护 | ● 欠流保护 | ● PT断线检测 |
| ● 三相失压保护 | ● 12路非电量保护 | ● 起动时间过长保护 | ● 开关状态异常告警 |
| ● PT断线检测 | ● PT断线检测 | ● 三相失压保护 | ● 装置失电告警 |
| ● 开关状态异常告警 | ● 开关状态异常告警 | ● PT断线检测 |
|
| ● 装置失电告警 | ● 装置失电告警 | ● 开关状态异常告警 |
|
|
|
| ● 装置失电告警 |
|
| PD1000I 电流保护装置 | PD1000U 电压保护装置 | PD1000B 备自投保护装置 | PD1000PT PT并列保护装置 |
| 功能 | |||
| ● 三段式相过流保护 | ● 低电压一段保护 | ● 两进线互投 | ● 两段母线过压 |
| ● 反时限过流保护 | ● 低电压二段保护 | ● 母联备自投 | ● 两段母线低压 |
| ● 定时限零序电流保护 | ● 过电压保护 | ● 母联开关两段电流保护 | ● 两段母线PT断线 |
| ● 开关状态异常告警 | ● PT断线检测 |
| ● 两段母线绝缘监测 |
| ● 装置失电告警 | ● 开关状态异常告警 |
|
|
|
| ● 装置失电告警 |
| |
PD1001
