HANOO/汉诺HT 光电保护装置**

认证	CE
执行质量标准	国标
贸易属性	内贸
品牌	HANOO/汉诺
型号	HT



安全光幕也就是光电安全保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）. 在现代化工厂里，人与机器协同工作，在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域（有毒、高压、高温等），容易造成作业人员的人身伤害的区域。

安全光幕是经过安全认证的光幕产品，由两部分组成。发射器发射出调制的红外光，由接收器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，接收器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。 光幕有着非常广泛的应用，比如在需要不断送取料的冲压设备上，如果安装接触式安全防护门，则需要操作人员频繁地开关防护门，这样不但增加了操作人员的工作量，而且降低了生产效率。在这种情况下，采用光栅和光幕就是最佳的选择。在操作人员送取料时，只要有身体的任何一部分遮断光线，就会导致机器进入安全状态而不会给操作人员带来伤害。

安全光幕光束的密度的多少决定了保护的精确度，汉诺精机的安全光幕的光轴间距有10、20、30、40、80mm,分别可用于保护手指，手掌，手臂，和人侵入。可满足不同的防护要求。保护高度从100mm到3000mm可定制。对射距离0-24m。光幕默认输出信号PNP/NPN。

使用光栅和光幕时，对安装有一定的要求，不允许出现人员能够绕过光栅和光幕而进入到危险区域的情况，也不允许在光栅和光幕附近有反射光线的表面，使接收器能够接收到反射过来的光线而无法输出安全开关信号。

1.抗干扰能力强

2.使用寿命长

3.静电喷涂金属漆

4.信号模式多样具有NPN PNP 继电器输出等多种模式

5.防尘防水等级IP65(防水泼溅)

6.反应速度最快15ms

7.最小检出物10、20、30、40、80mm

8.工作距离：0-24m

9.保护高度：140-2840mm

10.符合EN/ISO13849-1（原EN 954-1）四级

11.符合IEC 61496-1和-2的4级

12.TUV认证、CE认证、UL认证

13.永久自动控制

14.外壳铝型材，带双固定槽

15.光幕自带防止过载和短路保护功能，可承受短时高压，支持反接保护

16.适用各类液压、锻压、焊接、剪切等大中小型设备及区域防护

输出电流	可选PNP/NPN,双路PNP，双路NPN，光幕信号
电源电压	DC12（光幕信号输出）；24V（PNP/NPN信号输出）
发射器电流损耗	最大60mA/最大2W
接收器电流损耗不带负荷	最大200mA/最大6W
输出电流	50mA
安全级别	四级（EN/IEC 61496-1和-2）
灵敏度	2-20ms
电击保护等级（IEC61140）	Ⅲ
环境温度	-20~+65℃（但不结冰）
存储温度	-25~+75℃
防护等级（EN60529）	IEC IP65
外壳材料	铝合金
光学材料	PMMA
工作范围	0~24m
发射波长	IR 950nm

产品参数：光轴间距10mm  20mm  30mm  40mm  80mm

保护高度：保护高度=（光轴数-1）*光轴间距

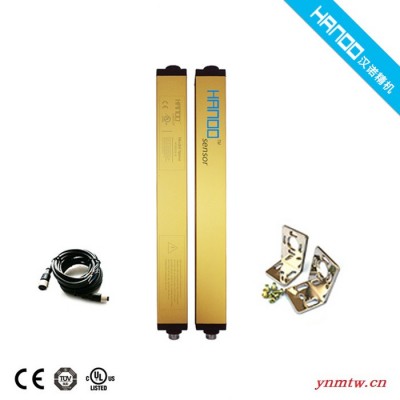

发射器： 由若干发射器件组成，发射红外光线;

接收器： 由若干接收器件组成，接受红外光线，与发射器的发射器件一一对应，形成保护光幕，产生通光、遮光信

号，同时通过信号电缆将信号传输给控制器对外部设备进行控制;

信号电缆：用来传输控制器和发射器、接收器之间的信号;

控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制;

安装支架：把发射器与接收器固定在机台上;

冲压机械，锻压机械，剪切机械，工装设备，自动化装配线，制模机械，压滤机械，橡胶机械注塑机械，升降控制机械，切纸机械，立体车库，木工机械，折弯机械，自动化涂装设备，自动化装配线，自动仓储设备，自动焊接线，其它存在危险场合.

HT系列光电保护装置尺寸：

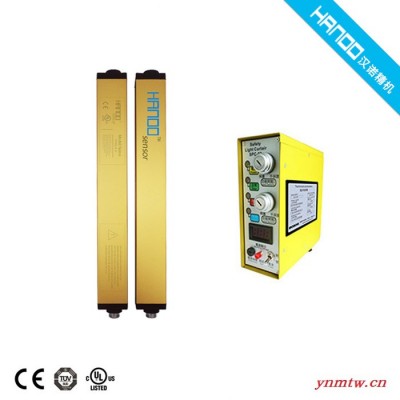

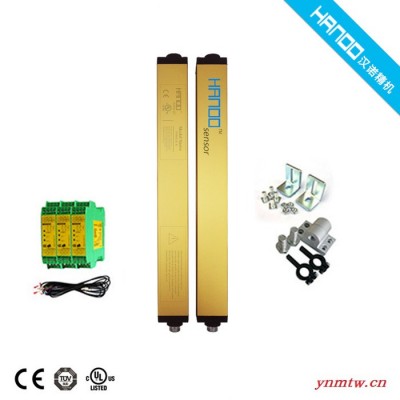

SR系列                  SBC-01系列                 SPC-02系列

以上控制器选型针对E、P、N三种光幕，例如HT10-8E-Q、HS20-8E-Q光幕可选SBC或者SPC控制器。HT10-8P-Q、HS20-8P可选SR继电器，而HT10-8-Q只能输出PNP和NPN信号，不可以接控制器。
