| 结构类型 | 电源内藏型 |
|---|---|
| 检测方式 | 对射式 |
| 电源电压 | 12V 24V 220V（V） |
| 输出方式 | NPN / PNP 继电器输出 |
| 使用环境温度 | -10°-55°（℃） |
| 产品认证 | ce |
| 用途 | 工业安全防护，保护手 |
| 加工定制 | 是 |
| 品牌 | 其他 |
| 型号 | EB15 |

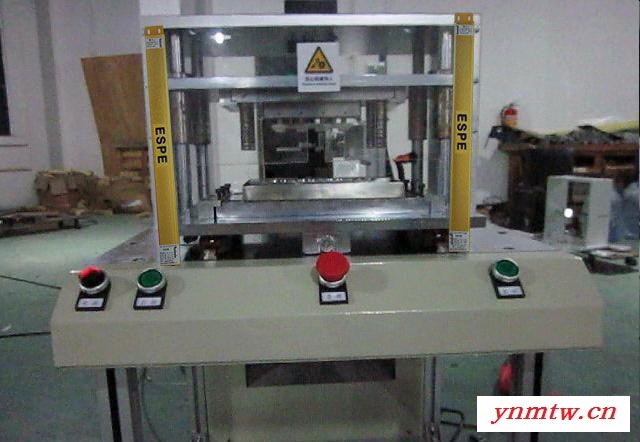

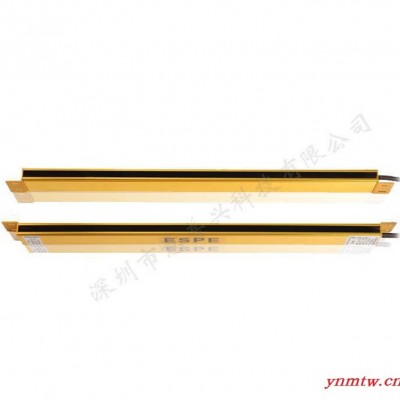

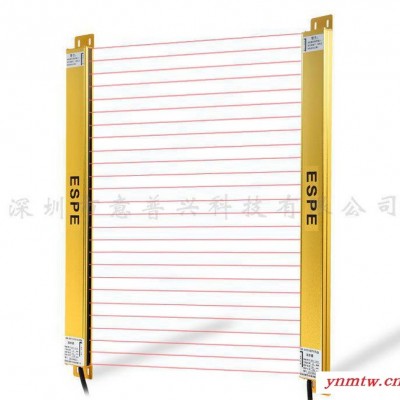

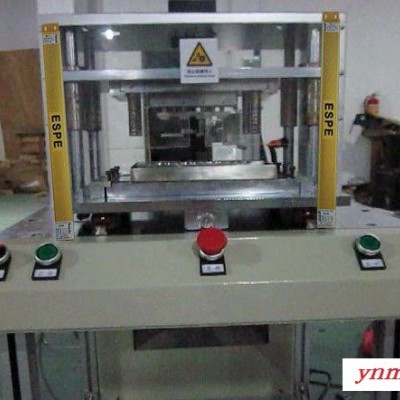

EB15系列安全光栅是由发光器和受光器两部分组成。发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，将光幕的通断状态信号进行处理，通过NPN（或者PNP）三极管输出低电平（或高电平），通过传输数据线送至机床PLC或报警器报警电路，实现机床的停机或者报警。
1.行业首创超薄光栅，15mm厚度，应用小空间、紧贴安装或需要隐秘等设备，可应用于AOI等待光学检测设备作防护或启动信号使用;
2.抗干扰能力强：对电磁信号、强光干扰能力强;
3.完善的自检功能，采用最新的安全技术设计，严格按欧洲标准设计;
4.SMD贴片设计，进口高端元器件;
5.进口老化设备保护产品的质量安全稳定。
1.ESN系列安全光栅是由发光器、受光器、传输数据线、支架四部分组成；
2.适用于保护长度（机床台面）A型0—3米，B型0—10米的机床台面或保护区域；
3.数据线标准长度为：2.5米、 3.5米；
4.光轴间距分别有10mm、20mm、40mm供选择，保护高度根据机械设备的需要选择（100mm～2000mm）。
光轴间距（10mm) |
| 光轴间距（20mm) | |||||||||
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | ||||
8 | 70 | 157 | EB15-00810 | 4 | 60 | 147 | EB15-00420 | ||||
12 | 110 | 197 | EB15-01210 | 6 | 100 | 187 | EB15-00620 | ||||
16 | 150 | 237 | EB15-01610 | 8 | 140 | 227 | EB15-00820 | ||||
20 | 190 | 277 | EB15-02010 | 10 | 180 | 267 | EB15-01020 | ||||
24 | 230 | 317 | EB15-02410 | 12 | 220 | 307 | EB15-01220 | ||||
28 | 270 | 357 | EB15-02810 | 14 | 260 | 347 | EB15-01420 | ||||
32 | 310 | 397 | EB15-03210 | 16 | 300 | 387 | EB15-01620 | ||||
36 | 350 | 437 | EB15-03610 | 18 | 340 | 427 | EB15-01820 | ||||
40 | 390 | 477 | EB15-04010 | 20 | 380 | 467 | EB15-02020 | ||||
44 | 430 | 517 | EB15-04410 | 22 | 420 | 507 | EB15-02220 | ||||
48 | 470 | 557 | EB15-04810 | 24 | 460 | 547 | EB15-02420 | ||||
52 | 510 | 597 | EB15-05210 | 26 | 500 | 587 | EB15-02620 | ||||
56 | 550 | 637 | EB15-05610 | 28 | 540 | 627 | EB15-02820 | ||||
60 | 590 | 677 | EB15-06010 | 30 | 580 | 667 | EB15-03020 | ||||
64 | 630 | 717 | EB15-06410 | 32 | 620 | 707 | EB15-03220 | ||||
… | … | … | … | … | … | … | … | ||||
300 | 2990 | 3077 | EB15-30010 | 300 | 5980 | 6067 | EB15-30020 | ||||
304 | 3030 | 3117 | EB15-30410 | 304 | 6060 | 6147 | EB15-30420 | ||||
|
|
|
|
|
|
|
| ||||
| |||||||||||
光轴间距（40mm) |
| 光轴间距（80mm) | |||||||||
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | ||||
4 | 120 | 207 | EB15-00440 | 4 | 240 | 327 | EB15-00480 | ||||
6 | 200 | 287 | EB15-00640 | 6 | 400 | 487 | EB15-00680 | ||||
8 | 280 | 367 | EB15-00840 | 8 | 560 | 647 | EB15-00880 | ||||
10 | 360 | 447 | EB15-01040 | 10 | 720 | 807 | EB15-01080 | ||||
12 | 440 | 527 | EB15-01240 | 12 | 880 | 967 | EB15-01280 | ||||
14 | 520 | 607 | EB15-01440 | 14 | 1040 | 1127 | EB15-01480 | ||||
16 | 600 | 687 | EB15-01640 | 16 | 1200 | 1287 | EB15-01680 | ||||
18 | 680 | 767 | EB15-01840 | 18 | 1360 | 1447 | EB15-01880 | ||||
20 | 760 | 847 | EB15-02040 | 20 | 1520 | 1607 | EB15-02080 | ||||
22 | 840 | 927 | EB15-02240 | 22 | 1680 | 1767 | EB15-02280 | ||||
24 | 920 | 1007 | EB15-02440 | 24 | 1840 | 1927 | EB15-02480 | ||||
26 | 1000 | 1087 | EB15-02640 | 26 | 2000 | 2087 | EB15-02680 | ||||
28 | 1080 | 1167 | EB15-02840 | 28 | 2160 | 2247 | EB15-02880 | ||||
30 | 1160 | 1247 | EB15-03040 | 30 | 2320 | 2407 | EB15-03080 | ||||
32 | 1240 | 1327 | EB15-03240 | 32 | 2480 | 2567 | EB15-03280 | ||||
… | … | … | … | … | … | … | … | ||||
300 | 11960 | 12047 | EB15-30040 | 300 | 23920 | 24007 | EB15-30080 | ||||
304 | 12120 | 12207 | EB15-30440 | 304 | 24240 | 24327 | EB15-30480 | ||||
|
|
|
|
|
|
|
| ||||
◆ 如何为设备选择合适的安全光栅？
可根据以上产品选型表，选择适合自身款型的安全光栅，不了解产品的话可直接拨打公司电话（400-869-2227）来咨询，说出贵公司具体的需求（设备形态、保护高度、对射距离等），意普将会为您挑选属于您最合适的安全光栅方案。这是最常规的方法，意普可以更快、更多、更仔细的了解到贵公司的状况，在第一时间解决您的需求问题。
◆ 该店铺是不是意普厂家？
是的，请放心，该店铺为意普厂家官方旗舰店，厂家直接供货，完善的售后服务体系，订购数量多，可享受最优惠的价格标准！
◆ 如何开具发票？
我公司提供17%增值税发票，您只需将您的开票资料传真至0755-86111092。
◆ 售后服务如何保证？
售后服务根据合同和我公司质量保证体系进行。
◆ 若有其它问题，如何解决？
若有其它问题，请及时联系意普业务负责人。
意普总部地址：深圳宝安区观澜街道大布巷工业区
联系人：贾经理
电话：400-869-2227 0755-27972227 传真：0755-86111092
手机：13714591394 / 18098973110 QQ：18098973110 微信号：espe0907
1、意普所有光栅产品质保3年，在非认人为因素下意普将负责产品保修。
2、到货七天内，在产品保持全新、包装齐全、不影响二次销售的情况下，接受无理由换货，由买家负责往返邮费。
3、质量问题商品退换,发现质量问题，需在到货七天内提交质量问题照片（逾期不予受理），请告诉我们订单号，产品规格型号及数量,我们将在3-5日内进行审核，经审核确认后接受换货，换货一律使用快递预付件（顾客先支付运费）。退货到达并确认后，我们负责寄出更换商品,快递费用本公司承担!
4、未通过审核的质量问题商品，退回时一律按无理由退换货处理，由顾客负责该退回包裹的所有邮费。
