ZBZ-6M照明信号综合保护装置

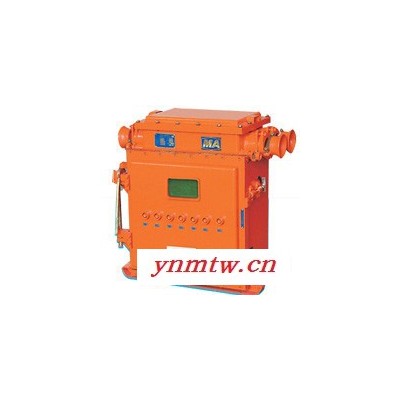

ZBZ-6M   ZBZ-8M  ZBZ-10M 矿用隔爆型照明信号综合保护装置

	ZBZ-10、8、6/1140(660)M 矿用隔爆型照明信号综合保护 一、适用范围：本装置适用于煤矿井下含有**性气体的环境中，为127V照明及127V隔爆型电器设备提 供电源的控制以及保护。 本装置127V输出采用交流真空接触器控制、具有无飞弧、长寿命、无噪声、体积小等优点。保护器采用了先进的微处理器及高精度的数据处理，保护精度高，反 应速度快，能完成短路、欠压、过压、漏电保护、漏电闭锁、高温保护、瓦斯闭锁、风电闭锁等多种保护功能，是一种智能化多功能井下照明综合保护装置。 1、采用4×8 汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。运行时实时显示当前时间、系统电压、开关状态、电流、绝缘电阻值及环境温度。 2、电流保护范围宽，可满足2.5KW、4KW、6KW、8KW、10KW 3、 各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。

产品特点
1、采用4×8 汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。运行时实时显示当前时间、系统电压、开关状态、电流、绝缘电阻值及环境温度。
2、电流保护范围宽，可满足2.5KW、4KW、6KW、8KW、10KW
3、 各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。
4、具有“记忆”功能。每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。而且，保护器还能记忆故障信息，可记录50 次的详细故障（包括故障次数、故障时间、故障类型、故障参数值等），可以通过菜单调出来显示。
5、 可选择数据通信接口与监控系统连接。根据用户需要可以配备RS-485 或者国内**的电力线载波通信接口。
6、 保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更方便，使用寿命大为增加。

①     照明电缆短路保护
②     信号电缆短路保护
③     照明短路保护动作时间：小于0.15秒，信号短路保护时间小于0.4秒。
④     漏地电阻动作值2KΩ。
⑤     漏地闭锁电阻动作值2~4 KΩ。
⑥     电缆绝缘危险指示值13 KΩ±10%。
⑦     漏地保护动作时间小于0.25秒。
⑧    工作电压允许波动范围：Ue±10%。

●核心控制部分采用美国进口微处理器电脑技术，使控制和保护更加稳定、方便和可靠。
●漏电保护采用附加直流源方式，漏电动作和漏电闭锁值在额定电压的75%～110%范围内非常稳定。
●具有良好的视窗界面，中文菜单设计，液晶屏幕显示，系统的工作状态清晰明了。
●能显示照明符合和信号符合的具体工作电流大小。
●照明短路和信号短路保护的整定电流值可随负荷大小进行现场整定，操作方便，保护距离长。
●设有启动电流和启动时间调整功能，能避免使用现场误动作情况的发生。
●该装置与本公司生产的矿用照明信号终端短路保护器配合，可实现负荷线路的远距离短路保护，保护距离可达2000米。

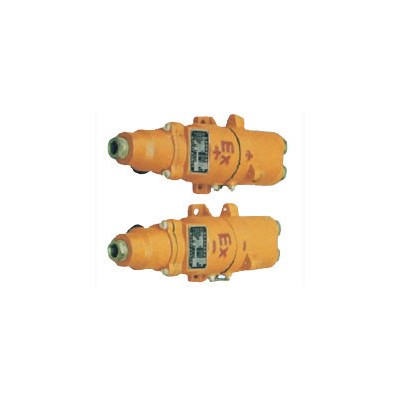

BHD2-400A-2T  BHD2-400A-3T  BHD2-400A-4T矿用隔爆型电缆接线盒(母线盒)

适用范围     本系列接线盒适用于煤矿井下及其周围介质中有甲烷、煤尘等**性混合物气体的环境中，在交流50Hz，电压至127-1140V的供电线路中，供信号、照明、动力设备等作电缆连接和分支之用。

BHD2-400A/1140(3T) BHD2-400A/1140(4T)

主要技术参数 型号、规格 额定电流（A） 额定电压（V） 电缆通数 电缆**大外径（φ，mm) 主 分支 BHD2-200/660-2T 200 660/1140 2 0 51.37 BHD2-200/660-3T 2 1 BHD2-200/660-4T 2 2 BHD2-400/1140-2T 400 1140 2 0
