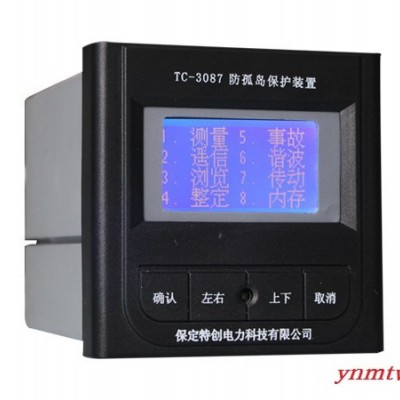

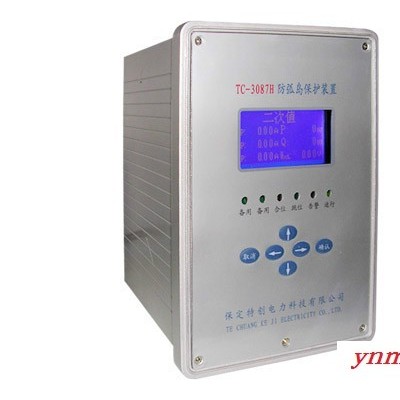

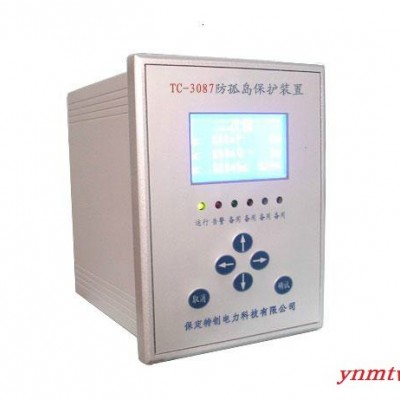

光伏并网防孤岛保护装置TC-3087

防孤岛保护装置TC-3087适用范围
        光伏防孤岛保护装置TC-3087适用于清洁电源或小电源并网供电系统，与其公众电网配电系统（由一台10kV/0.4 kV配电变压器供电）一起并网供电。由于并网系统地外部原因或自然原因,很有可能造成本地电源系统孤岛运行,这对于现场的发电设备和系统电网危害都很大,一般逆变器和风电发电系统都自带防孤岛的功能,但是为了安全可靠,外部并网点也可安装防孤岛的保护装置,在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源,由此本装置可以完全满足此功能。
        防孤岛保护装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样可以孤岛保证保护动作快速性和控制的准确性。

2防孤岛保护装置TC-3087主要特点
2.1 TC-3087 装置可集中组屏也可**地分散安装在高压开关柜上，各间隔功能独立，各防孤岛装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 采用了高性能处理器和高分辨率的 A/D 转换器，每周波 32 点采样，结合专用的测量 CT，保证了遥测量的高精度。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4 防孤岛保护装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。
2.6 友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。
2.7 通讯方式采用 CAN 口即控制器区域网接口（或 485 接口），其特点为：结构简单，只有两根线与外部相连；传输速度**高可达 1Mbps；传输距离**远可达 10KM；采用 CRC检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。

 防孤岛保护装置TC-3087主要功能简介
        TC-3087 防孤岛保护装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)过电压跳闸 (可选择投退)
(2)低电压跳闸 (可选择投退)
(3)有压自动合闸(可选择投退)
(4)过频率跳闸(可选择投退)
(5)低频率跳闸(可选择投退)
(6)瞬时逆功率判别跳闸(可选择投退)
(7) )防孤岛保护判别.(可选择投退)
(8)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
(9)可选择的自动恢复合闸功能.
