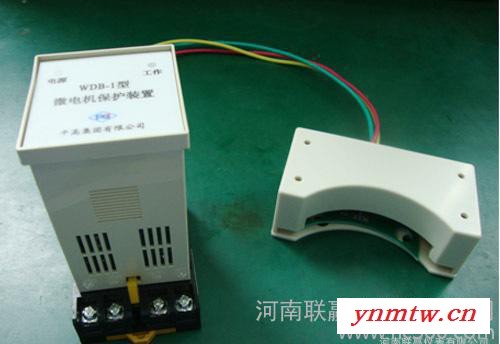

WDB-1型微电机保护装置

微电机保护装置WDB-1

一、产品概述

　　适用于电动操动机构的操作电机保护装置，主要用于反映于电动机转速变化的电动机故障的监测，并在一定的条件下进行保护和闭锁。

　　工作原理：中央处理器通过霍尔传感器测量加装于电动机输出转轴处的磁钢所产生的脉冲，从而计算出电动机的工作转速，并与设定值进行比较，判断电动机的工作状态并进行相应的动作，通过闭锁接点对电动机控制回路进行控制，以达到对电动机的保护。

　　接线方式：

　　按照控制器本体上的接线标示（下图）接线。

二、功能优势

　　? 传感器灵敏度高，控制准确可靠

　　? 电磁兼容性强

　　? 电源适应范围宽

　　? 体积小巧，输出容量大

三、主要技术参数：

　　环境条件：

　　1、环境温度范围：-35℃~+55℃；

　　2、环境湿度范围：不大于95 % RH（25℃时）；

　　3、海 拔：不超过2000 m；

　　4、抗 干 扰：a. ±8KV静电放电干扰；

　　b.场强10V / m，27MHz~1000MHz的电磁辐射干扰。

　　基本参数

　　1、使用电源范围：AC220V ±20 %；

　　2、自身**大功耗：3W；

　　3、动 作 寿 命：不小于10000次；

　　4、保护电机转速：由用户指定；

　　5、动 作 时 限：不大于2s；

　　6、电磁抗干扰度：Ⅲ级；

　　7、安 装 方 式：35mm标准卡规安装。
