| 别名 | 抓捕器 |
|---|---|
| 产地 | 山东 |
| 规格 | 抓捕器 |
| 类型 | 抓捕器 |
| 适用领域 | 机械厂,酒厂设备,钢厂,煤矿,电厂 |
| 输送能力 | 强大 |
| 分类 | 矿业输送设备 |
| 自动化程度 | 全自动 |
| 输送物品 | 大量 |
| 品牌 | 安源 |
| 型号 | 抓捕器 |
| 加工定制 | 是 |

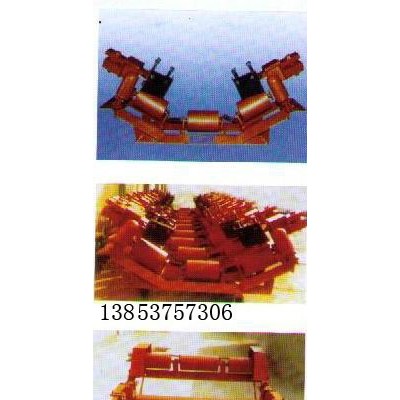

抓捕器 带式输送机用断带抓捕器 断带保护装置断带捕捉器
DDZ型带式输送机用断带抓捕器（以下简称断带抓捕器）该产品填补国内空白，提高了产品性能，扩大了保护的范围，广泛适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机。 当带式输送机发生断带或逆止器失效时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能。在需要时可起卡带器的作用
工作原理：
?断带保护装置沿带式输送机多处安装，当皮带正常运行时，中部的单向辊轮随皮带转动，左右两楔形闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。当发生断带时，下滑上闸块快速转动到皮带上方，楔形闸块继续沿楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间。
性能特点：
1、楔块自锁制动皮带，无需外动力
2、闸块与皮带面接触，制动面大，不伤皮带
3、上闸块可摆动，可打开，上下伸缩可调
4、可以根据运载量，调整上闸块上方的螺栓，设定上闸块伸人皮带的长度 5、关键部件镀锌处理，防止锈蚀。
6、整体式的安装支架，强度大，安装方便。
7、可以根据用户要求，配装皮带断带报警装置。
相关参数：
1、单侧制动宽度（可调）：100～150mm
2、额定制动力：50KN/套
3、保护装置破坏载荷：≥100KN
4、断带滑动距离：300～800mm
适用工况：
1、带宽为650～2000mm的上运带式输送机
2、刚性架式和吊挂式带式输送机
3、带式输送机的倾角：α≥6°
4、槽型托辊槽角：适用于各种槽角
1、在检查、调整、更换零件时，必须停车、切断电源。
2、断带抓捕器在输送机上的安装数量、间距应符合表1、表2的规定，否则将不能保证可靠的抓捕保护作用。
3、抓捕后应注意：
（1）断带抓捕器抓捕后应及时对皮带进行处理，不要使皮带和抓捕器长时间处于抓捕状态。
（2）首先应检查断带抓捕器有无变形，各焊缝有无开焊，发现问题及时更换；同时应检查各处紧固件是否松动，并应全部紧固一遍。
（3）应检查摩擦片总成及逆止托辊运转是否灵活可靠，无阻滞现象，配合有无松动，如发现问题，严禁使用，及时更换。
不同带强、带宽和倾角的最大允许安装间距：
| 皮带强度 | 带宽 | 在不同倾角的皮带机上最大允许安装间距（m） | |||||
| 10～12° | 13～15° | 16～18° | 19～21° | 22～24° | ≧25° | ||
| 2000～3500 | 800 | 100 | 90 | 80 | 70 | 60 | 50 |
| 1000 | 90 | 80 | 70 | 60 | 50 | 40 | |
| 1200 | 80 | 70 | 60 | 50 | 40 | 30 | |
| 1400 | 70 | 60 | 50 | 40 | 30 | 30 | |
●额定制动力：30kN
| 项目 | 基本参数与尺寸 | ||||
| DDZ-30/80型 | DDZ-30/100型 | DDZ-30/120型 | DDZ-30/140型 | DDZ-30/160型 | |
| 输送机带宽，cm | 80 | 100 | 120 | 140 | 160 |
| 单侧制动宽度，cm | 14 | 14 | 14 | 14 | 14 |
| 额定制动力，kN | 30 | 30 | 30 | 30 | 30 |
