欧科HFKPT1两级跑偏开关皮带机保护装置开关皮带跑偏开关

两级跑偏开关工作原理：本开关的工作过程是输送机胶带跑偏时，胶带触碰开关立辊，当立辊偏转至Ⅰ级动作角度时，Ⅰ级开关动作，并输出信号报警。如果胶带继续跑偏使开关的立辊达到Ⅱ级动作角度时，Ⅱ级开关发出停机信号。如果将其接至控制线路中即可实现自动停机。

两级跑偏开关怎么安装和接线？

1.将跑偏开关固定在支架上，然后焊接在胶带机架上；

2.立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为50~100㎜

3.胶带位于立辊下端1/3处；

4.每100m胶带可安装三对跑偏开关。

皮带纠偏报警装置主要技术指标：

两级跑偏开关型号HFKPT1

接点容量：AC380V10A

跑偏检测器接点数量：2常开2常闭

开关动作角度：Ⅰ级12°10°20°

              Ⅱ级30°45°35°

              极限角60±2°

重量kg：2.5

HFKPT1系列两级跑偏开关结构特点：
1． 皮带机用跑偏开关采用铝合金铸造壳体、强度高、重量轻。
2． 两级跑偏开关外壳防护等级达到IP65，可在恶劣环境下长期工作。

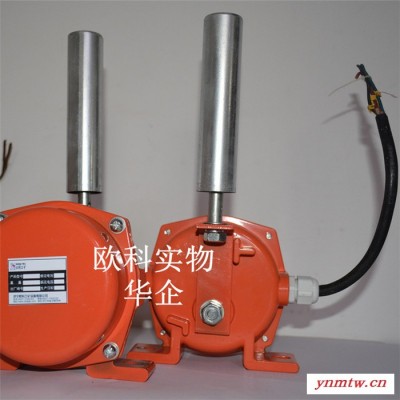

3． 皮带机用跑偏开关动作灵敏、稳定性高、性能可靠，外形结构参见图5。

胶带跑偏开关安装使用注意事项:
1．立辊式两级跑偏开关外壳设有接地端子，用户在安装使用时必须可靠接地。
2．两级跑偏开关安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．两级跑偏开关的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．两级跑偏开关开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
