     电压互感器共有保护、测量、零序开口三角 3 组二次绕组，必须配 置接地保护器 3 套；3) 每只接地保护器提供一常开一常闭空节点， 用于发出接地保护器装置故障信号；4）在每个端子箱内，可将各保 护器提供的空节点并接，接地保护器提供一付常开和一付常闭接 点，在端子箱内将所有接地保护器的常开节点短接好，具体如图 2 所示，将各保护器提供的空节点并接，即图中 1JB、2JB 空节点并接， 接入开关站 LCU 柜，发一个接地保护器装置故障遥信信号，指示 220kV PT 二次接地保护器故障的遥信信号；5） 当有接地保护器装 置故障遥信信号时，巡视检查该电压互感器端子箱内各接地保护器 的掉牌信号即可确认故障的接地保护器。

电压互感器（Potential transformer 简称 PT）作为一种特殊变压 器，它依据电磁感应原理将高电压按比例关系变换成 V 或更低 等级的标准二次电压，供保护、计量、仪表装置使用，并且能将高电 压与电气工作人员安全隔离。

电压互感器原边接的是高电压，副边为低电压，并连接着保护

和表计，工作人员又要经常和保护、表计接触，如果绝缘损坏，使高 电压串入低电压回路**可能对在二次回路上工作的继电保护人员 和运行人员造成人身威胁，另外二次回路绝缘水平低，若没有接地 点也会被击穿损坏绝缘，损坏表计和继电器，为了保证人身和设备 的安全，电压互感器二次侧必须接地。



电压互感器是电力系统普遍应用且十分重要的器件，它把高电压按比例关系变换成V或更低等级的标准二次电压，供保护、计量、仪表装置使用。在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在**地电压互感器端子箱内二次中性点即通常说的N线上，安装一个击穿保险。



这种采用云母介质击穿保险的缺点是：击穿动作值离散性大；可靠性低，极易损坏；损坏时很大几率呈导通状态；无任何告警信号，无法在线检测/监测。这将在很大几率上导致PT二次回路长期两点接地，一旦发生区外故障，保护误动不可避免。近年来这种击穿保险损坏导致的保护误动事故时有发生，给电力系统的安全可靠运行造成了重大损失。

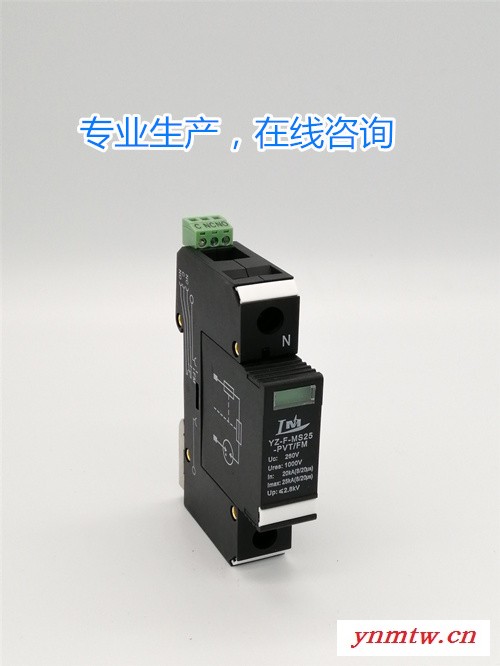

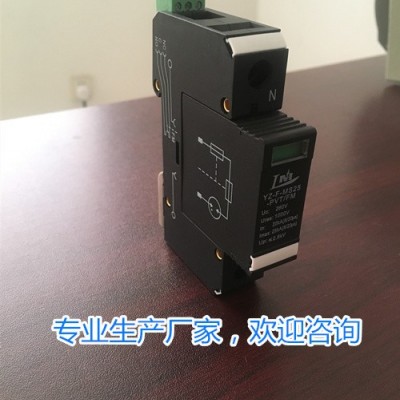

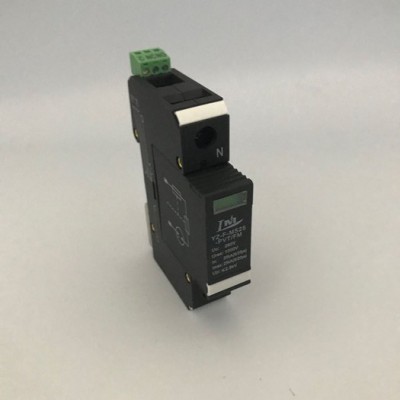

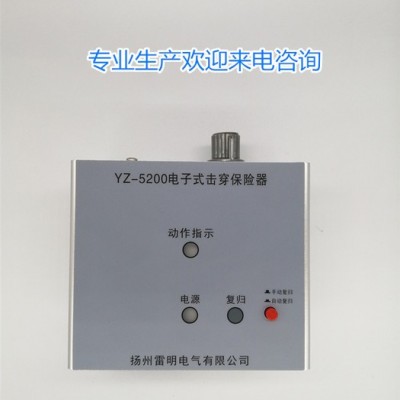

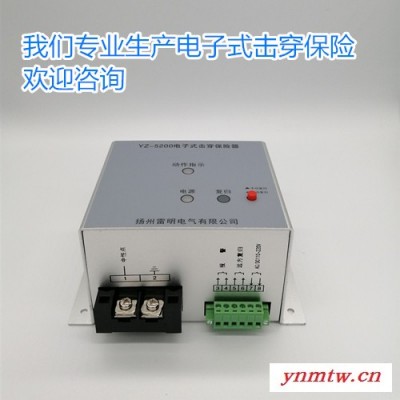

为杜绝这一重大的继电保护安全隐患，雷明电气为电力系统提供了全新的解决方案——新型电压互感器二次接地保护器(过电压保护插件)。 新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用新密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，%呈现开路状态，杜绝两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。
