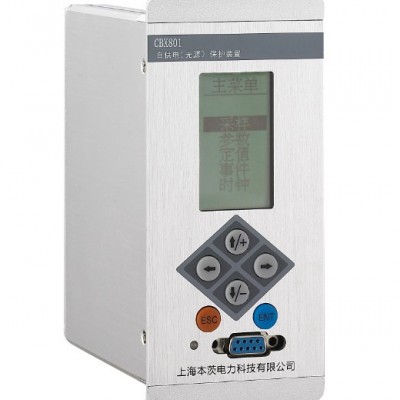

上海本茨CBX800 自供电(无源)保护装置

一、装置概述

1.1 应用范围

CBX800 自供电智能保护装置是专门针对于环网柜系统应用而开发，可以集成于断路器或熔断器柜中使用。具有多种动作特性曲线的相过流保护、零序过流保护及外部接点直接跳闸功能，可应用于母线、线路、配电变压器等保护场合。

1.2 功能特点

CBX800 自供电智能保护装置采用高集成度、总线不出芯片的微处理器处理来自电流互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。

整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。

装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。

装置采用电流互感器取电技术及低功耗设计，当A、B、C 三相电流中的任何一相（一次电流）达到8A，装置即能正常工作，并为断路器跳闸提供跳闸电源，从而大大简化了高压开关柜二次回路的设计。

装置带有大容量、长寿命、进口高性能锂电池，正常运行时电池使用寿命可达十年，保证装置在互感器无电流时也能正常工作，现场调试、整定及跳闸后的故障分析非常方便。

保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

多种IEC 标准反时限曲线选择。具备高电流闭锁保护功能，适用与各种熔断器配合使用，解决配电系统保护死区问题。

装置跳闸继电器采用大功率电磁继电器，接点容量达到8A，接点与线圈间的耐压达到5000V。装置跳闸输出可选直流24V、48V、110V 及220V，可直接驱动脱扣线圈。

装置与外部的所有连接均采用隔离措施，开关量输入、输出及通信接口通过光电隔离，模拟量通过互感器隔离，跳闸出口通过继电器隔离，使经过输入输出线上过来的干扰减到最小。

高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。

采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。测量数据、参数定值及故障信息均以汉字的方式进行显示，整定调试非常方便。

装置大容量的非易失存储器保证记录100 次历史事件记录，记录内容详细，掉电不丢失数据。

装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

装置提供面板调试RS-232 通讯口，及选配的后端子RS-485 通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA 功能。

二、功能配置

相电流两段定时限保护
相电流反时限保护
零序定时限保护
零序反时限保护
外部接点直接跳闸
高电流闭锁跳闸
无源输出配置
故障事件记录
选配RS485通讯接口

三、技术性能指标

2.1 工作环境条件

2.1.1 环境温度： 工作温度-20°C - 60°C

存储温度-40°C - 85°C

2.1.2 相对湿度： 5% - 95%

2.1.3 大气压力： 70 KPa - 110KPa

2.1.4 海拔高度： 不大于3500m

2.2 电气技术参数

2.2.1 额定数据: 交流电流： 5A/1A

频率： 50Hz/60Hz

电源： AC220（110）V，±20%

DC220（110）V，±20%

DC24V，±20%

自供电，由相电流互感器取电

2.2.2 过载能力： 电流回路长期运行------2In

10s--------------10In

1s---------------40In

2.2.3 功率消耗： 外部电源供电时平均功率不大于2W自供电时不大于1VA（装置启动功率不大于0.2VA）

2.2.4 测量范围： 电流0.1In - 20In零序电流0.01A - 5A

2.2.5 测量精度： 电流<1%零序电流<0.005A

2.2.6 保护动作时间： 在1.5 倍定值下所有保护固有动作时间不大于40ms

2.2.7 开入回路： 电压类型可定制，电流消耗2mA

2.2.8 开出接点： DC24V(线圈)；触点可连续通过DC220V，5A 电流

2.2.9 通讯接口： 通讯接口1--RS-232，面板调试通讯接口，为标准配置通讯接口2--RS-485，背后端子总线接口，为可选配置

四、选型说明

举例：应用于50Hz 系统，电流互感器二次额定电流为1A，自供电，开关量输入选用装置内部电源(干接点输入)，输出采用2对干接点直接输出方式，不需要RS485 接口，订货型号为：CBX800-50 1 S1 S1 2 N
