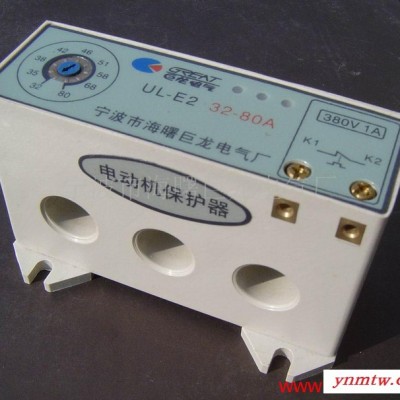

供应巨龙UL-E2/80A电动机保护装置（安装方便）

工作电流	32-80A
工作电压	220、380、660、1140
温控范围	-40℃～＋60
品牌	巨龙
型号	UL-E2/80A

一、产品介绍     巨龙UL-E2系列电动机保护装置，是本厂继UL-M2系列电动机保护装置后开发的新一代电动机保护装置，它同UL-M2系列电动机保护装置相比，具有结构更合理，功能更完善，使用更方便的特点，让您在轻轻松松中把电动机保护得稳稳当当。
       UL-E2系列电动机保护装置具有对称性故障（如过载、堵转、过压、欠压等）及非对称性故障（如断相、电流不平衡）的保护功能，与交流接触器配合使用能对任何类型三相电动机起快速、可靠的保护！
       UL-E2系列电动机保护装置采用电流检测技术，无需外电源，输出接口采用智能过零关断型交流固态继电器的设计方案，整个系列均采用串芯式、全封闭结构。本电动机保护装置不但结构简单、动作可靠、使用方便、价格低廉，而且无功耗、无火花、免维护、寿命长、体积小，是目前国内唯一能真正替代热继电器的电子式电动机保护装置。特别适用于工作环境恶劣、电网质量差的场合，起到立杆见影的效果。   二、规格及技术参数● 规格

规格技术参数	2.5	5	10	20	40	80	160	320	640
电流调节范围（ A）	1/2.5	2/5	4/10	8/20	16/40	32/80	64/160	128/320	256/640
适用电机功率（ KW）	0.5/1.2	1/2.5	2/5	4/10	8/20	16/40	32/80	64/160	128/320
起动延时时间（ S）	5.10.20三档						8—40任意调节
输出接口控制电流	1A（AC）						2A（AC）
外型尺寸（ mm）	90X56X31						８８X１２８X３１
安装尺寸（ mm）	38Χ64　　４－Φ５						３８ X６５　４－Φ８
穿线孔孔径（ mm）	Φ14						Φ31

                 *注：起动延时时间：指流过保护器主回路的电流从零突加到 5倍设定电流值，到保护器动作跳闸所需的时间。    ● 性能指标 1、保护功能：断相保护、过电流保护、三相电流不平衡保护 2、过电流动作特性：反时限动作，定时限动作 3、整定电流误差：≤土5％ 4、适用电压：220V、380V、660V、1140V 5、适用频率：45～65HZ 6、断相动作时间：1秒 7、不平衡保护：任意二相电流相差超过50％土10时，动作时间1秒 8、输出接口复位方式：控制回路断电复位 9、输出接口复位时间：≤60秒 10、晶体管输出接口：电压不允许超过50V，电流不允许超过200mA 11、工作方式：连续 12、工作位置：任意 13、环境温度：-40℃～＋60℃ 14、环境湿度：＜90％（25℃） 15、过电流特性表［动作时间（秒）］

起动时间 过电流倍数	5秒			10秒			20秒			40秒
	负载率			负载率			负载率			负载率
	0	60%	80%	0	60%	80%	0	60%	80%	0	60%	80%
5	5	2.5	2	10	6	4	20	10	8	40	19	12
3	7	4	3	14	8	6	30	14	12	51	27	15
2	10	5.5	4	19	11	8	40	20	18	70	36	22
1.5	14	7.5	6	25	16	11	55	30	25	95	46	26
1.2	20	13	9	34	24	20	85	48	37	132	73	39

              三、产品特点●无源化如果电动机保护装置需外接电源，不但会降低产品自身可靠性，严重影响保护效果，而且同时会造成使用不便，增加产品的体积、能耗，所以电动机保护行业以有源、无源作为电动机保护装置技术进步的里程碑，而UL-E2电动机保护装置的输出控制采用自己的专利技术———微功耗固态继电器．由于这方面的重大突破，从而轻易地实现了整个UL-E2系电动机保护装置的无源穿芯化，处于国际领先水平。 ●穿芯式电气工作者都有共识，多一个接点就多一个故障的隐患，尤其是大电流回路。而穿芯式，无需接线，与主回路完全隔离，不但使用方便，彻底解决了主电路端子发热的问题，显著的提高了可靠性及抗干扰性，并且对电网电压的适应性很强，可用于高压电动机、变压器等交配电系统。 UL-E2整个电动机保护装置系列为穿芯式，最大有效穿线孔径达31mm，可以很轻松的穿过大截面的导线，这在国内是独一无二的。而且采用环形铁芯，不受大电流及周围磁场的影响，更具有稳定性。 ●完善的保护功能由于电动机保护装置内部设有最大值、最小值检测电路，当电动机出现对称性故障（如过载、堵转、过压、欠压等）时，电动机保护装置会自动检测出三相电流最大值，并同设定值进行比较，当超过设定值时，按设定的动作特性脱扣跳闸。而当电动机出现不对称故障（如断相、电流不平衡等）时。电动机保护装置把检测出最大值和最小值进行相互比较；当差值（不平衡度）超过50％时，电动机保护装置能在1秒内脱扣动作，这样不管是直接断相，还是变压器高压侧断相，多台电动机并联时共用母线断相，电动机绕组内部断相均能可靠保护。 ●优越的保护性能由于UL-E2电动机保护装置具有冷态起动延时时间长热态过电流动作迅捷的特点，对于大惯量或大容量电动机的保护，更具有独特的优越性，可以轻轻松松的满足大惯量电动机（如风机、离心机、锡林电机）起动时间长的要求、使电动机在整个工作过程中均能可靠保护。克服了热继电器用在大惯量电动机保护，起动时为了防止误动作，需短接热继电器，既增加线路的复杂性，又存在保护死区的不足。另外，由于电动机保护装置的断相检测环节、过电流检测环节互为独立，这样即使过电流设定值不当，也不会影响断相保护功能，不管是轻负荷、重负荷时断相、也不管是起动前、起动时、运行中断相，均能在1秒内动作。 ●指示功能正常工作时，三相指示的发光二极管均点亮，并且亮度一致。当断相或三相电流不平衡时，相应的发光二极管熄灭或亮度变化，这样可以很方便的判定故障原因及故障部位。 ●接线简单由于电动机保护装置的输出接口为常闭形式，只有在故障脱扣时为断开状态，符合电动机保护习惯使用方式（完全等同于热继电器的接线方式），故可适用于各种控制电路，如手动控制、自动控制、正反转控制、星 -三角起动、自藕式起动等电路，并且允许不带负载情况下试验控制线路，这样更适合控制柜生产厂家及配变电系统。 ●智能特性我们知道，自动控制的线路出现故障后是禁止重合闸的，也就是电动机保护装置使用于自动控制的场合是不允许自动复位的。 UL-E2系电动机保护装置在输出接口附加电压检测及锁定电路，自动检测电动机保护装置脱扣动作后输出端电压的有否来识别保护线路是自动控制回路还是非自动控制回路。用来实现电动机保护装置动作后，对于手动按钮控制回路，输出接口能自动复位；而对于自动控制回路又能记忆自锁，使UL-E2系电动机保护装置能直接的用于自动控制回路，无需手动调整复位方式，这种功能也是UL-E2系电动机保护装置由于采用智能固态继电器所特有的，如空压机、水泵等需自动控制的设备。 ●调节方便由于电动机保护装置出厂时已把对应电流的刻度调节好，（一般调整为对应刻度值的1.2倍）并且用刻度盘标出，故用户只要根据电动机的额定电流大小设定，克服了目前国内同类产品都必须满载调试（而用户很难做到的）困难。保证了使用电动机保护装置后，既能使电动机充分发挥过载能力又能使电动机得到可靠保护。对于大容量的电动机，为了满足不同电动机起动时间长短的需要，大规格电动机保护装置面板上可自行调节起动时间。 ●安装方便UL-E2系列大规格电动机保护装置，在增大有效穿线孔径的同时，尽可能减小整机的体积，是目前国内外同规格电动机保护装置中所最小的。并且整个系列固定孔的尺寸，同JR16型热继电器，故可以很方便的同热继电器互换。 ●可靠性强由于设计时，采用无源化、穿芯式结构，UL-E2系电动机保护装置工作时不发热，又与主回路隔离，达到强电弱控。输出接口采用过零关断型固态开关，不存在机械磨损及电火花烧蚀现象。整体又采用全封闭模块结构。既防水又防尘，工艺上选用优质的元器件并经严格的筛选、老炼，使电动机保护装置的可靠性得到有效的保证。   四、选用指南● 规格选择根据所需保护电动机的额定电流选择相对应规格的电动机保护装置。在待殊情况下，大规格电动机保护装置可用增加穿过保护器匝数的方法，应用在小功率电动机；5A规格的电动机保护装置可通过安装于电流互感器二次侧的方法，应用于大功率电动机。 ● 保护特性的选择反时限特性的电动机保护装置宜用在负载波动较大、长期工作、间断长期工作的场合。定时限特性的电动机保护装置宜用在频繁启动及频繁正反转的场合。如行车等起重设备。（订购定时限特性的电动机保护装置时，须告知定时限的时间值，及控制回路的电压等级。） ● 安装使用1、将交流接触器到电动机的三相电线分别穿过保护器的三只穿线孔，相序任意。2、将电动机保护装置的输出接口串入交流接触器的二次回路，K1、K2任意。3、把刻度调节在所要求设定的电流值，一般设定在电动机的额定电流。4、附图为UL-E2系电动机保护装置的使用接线图。    五、注意事项 ●由于本电动机保护装置的输出接口采用无触点的固态式交流电子开关，故检验开关的通断特性不能简单的用万用表电阻档来测量。●如果本电动机保护装置使用于自动控制线路，电动机保护装置动作后要重新启动，须切断控制回路，使电动机保护装置的输出接口断电复位，否则将拒绝启动。●本电动机保护装置的输出接口不能直接控制直流接触器类设备，需控制直流类设备，（用于PLC），须选用晶体管输出类电动机保护装置。●由于本电动机保护装置无温度保护功能，故用户需注意电动机的工作环境温度及通风冷却情况。                                    质保问题：质量要求、技术标准、本厂对质量负责的条件和期限。严格按照Q/NJL001-95《JL系列电机保护器》标准组织生产。本保护器在外壳完整的情况下，若非人为损坏，一年内包修换，7天内包退，若无质量问题不进行退货。
