PMS900,800,700微机综合保护测控装置 电流速断保护 过负荷保护 零序电压电流保护

保护功能	电流速断保护、过负荷保护、零序电压电流保护
类型	微机综合保护
上市时间	2014年秋
输入电流	5A
结构型式	组合式
输入信号电压	220V
品牌	MSWEEL
型号	WHB-51
加工定制	是

产品概述：

微机保护测控装置是我公司在总结具有丰富运行经验的国内不同厂家、不同系列产品的基础上，吸收国外先进技术，制、通讯于一体的高性能微机保护测控装置。该系列微机保护测控装置以先进的64位高性能嵌入式DSP微处理器作为主CPU，采用全隔离、高速安全的现场总线技术，内置操作回路，大屏幕汉字液晶显示，其功能、性能和技术指标处于国内领先水平。所有型号的装置均可就地安装在110KV及以下电压等级的开关柜上。

主要特点：

采用先进的64位嵌入式DSP微处理器，具有高速运算能力和实时信号处理性能。配备工业级元件，保障装置稳定可靠运行。

采用大屏幕全中文汉字液晶显示，操作简便直观。

完善的自检能力，发现装置工作异常，自动发出自检信号。

独特的防抖滤波算法，消除了反跳和瞬时火花干扰导致的误判。

具有事件记录功能，大容量储存器可记录与电力系统安全运行相关的事件和装置自身故障事件，数据掉电不丢失。

完善的软、硬件自检，二级看门狗软、硬件冗余设计，大大提高了抗干扰性能。

该保护装置可记录保护动作前3个周波、动作后5个周波的电压、电流波形数据，通过485通讯总线传至后台系统，由后台系统去生成图形

显示及打印，供检修人员对设备产生故障原因进行分析。

安全可靠的高速现场总线技术，支持双网，多种通信接口，多种通信协议。

全密封嵌入式标准铝合金机箱设计，大大减少外部电磁信号干扰；采用挂钩顶撞式固定，省掉在开关柜上额外增加的固定用螺丝孔，易于

安装和维护。

产品技术规范： 环境条件

工   作	温度范围	-10～+55°
	相对湿度	C45～80%允许短时95%无凝露
	大气压力	80～110 kpa
	海拔高度	<2000 m
储   运	温度范围	-40～+75°C

环境条件

直流电源	额定电压	220V DC (110V)
	永许范围	165～250V
交流电源	额定电压	220V AC
	永许范围	150～250V
功率消耗	正常	＜3VA
	动作	＜10VA
电源跌落	50%	1s
	0%	100ms

无源接点信号输入

开关量输入信号	信号输入数量	10路
	工作范围	24V直流 （装置自产）
	自耗功率	＜0.3W
分辨率	2 ms	脉冲频率＜100 Hz

保护交流信号

电 流	额定电流  In		5A (1A)
	功率消耗		＜0.5 VA
	热稳定	连续	20 A
		1s	100 A
	动稳定	10ms	250 A
电 压	额定电压 Un		100 V
	极限电压		200 V
	功率消耗		＜0.3 VA

测量交流信号

参量名称	量程范围	误差	功耗
三相电压 UA、UB、UC	10～120 V( x PT)	≤0.5%	≤0.3VA
三相电流 IA、IB、IC	0.2～6 A ( x CT)	≤0.5%	≤0.3VA
频 率     f	40.0～55.0 Hz	≤0.5%
有功功率 p	0.10～9999.0 kW	≤1.0%
无功功率 q	0.10～9999.0 KVar	≤1.0%
功率因数 cosφ	-1.0～+1.0	≤1.0%

机械性能及结构

包装尺寸	PMS900系列	290mm(L)*210mm(W)*210mm(H) （仅供参考值）
	PMS800系列	270mm(L)/200mm(W)/200mm(H) （仅供参考值）
	PMS700系列	140(L)/140(W)/140(H) mm （仅供参考值）
装置尺寸	PMS900系列	150mm(W)*177mm(H)*210mm(D) （仅供参考值）
	PMS800系列	168mm(W)/222mm(H)/113mm(D) （仅供参考值）
	PMS700系列	120mm(H)/120mm(W)/110mm(D) （仅供参考值）
装置重量	PMS900系列	约(5) kg （仅供参考值）
	PMS800系列	约(4) kg （仅供参考值）
	PMS700系列	约(2) kg （仅供参考值）
壳体材料		铝型材结构
防护等级		IP5XD
安装方式		嵌入或平铺、顶撞式固定

试验要求

绝缘试验	绝缘电阻	2kv 50Hz 1分钟
	工频耐压 IEC60-2	50MΩ
	湿热试验 IEC60-2-30	50MΩ 1.5kV
冲击耐压试验	开关量输入回路对地	±5kV
	其它回路 IEC255-5	±5kV
机械震动试验	试验方位	三轴向
	试验频率范围	10～150Hz
	交越频率	f≤60Hz;定振幅0.075mm
	每轴线扫频周期数	f＞60Hz;定加速度10m/S2
	IEC255-21	10

开出量继电器输出

最大切换电压	250V AC/30V DC
最大切换电流	8A
最大切换功率	1250VA/150W
输出触点容量	＜250V,1A(感性负载），断开容量＜50W
额定负载	5A 250VAC/30VDC
介质耐压	4000VAC
绝缘电阻	1000MΩ

事件记录

记录事件类型	故障、越限、开关变位、外部跳合、修改定值
记录事件数量	32	掉电保持
记录事件内容	年、月、日时标，事件类型详情
时间分辨率	2 ms
事件查询方式	远方	通讯召唤
	就地	按键菜单式LCD显示

通信接口

电气规范（隔离RS485）	通讯节点数	64
	传输速率	4800～19200 Buad
	传输距离（9600 Buad)	1000 m
	连接器	端子输出
电气规范（隔离CAN）	传输速率	4800～1M Buad
	传输距离（125k Buad)	100 m
电气规范（光纤）	传输距离 RS485-光纤转换器	1500 m
	IEC 60870-5-103	8位数据位、1位停止位、偶校验

EMC电磁兼容

抗高频干扰试验IEC255-22-1 1M衰减震荡波	共 模	2.5kV
	差 模	1.0kV
静电放电干扰试验III 级  IEC6100-4-2	接 触	6.0kV
	空 气	8.0kV
辐射电磁场干扰试验EN55011	试验场强
	扫描频率	150kHz～80MHz
射频干扰试验	以共模方式直接引用（IEC6100-4-6）	10V/m（rms）,f=150kHz～80MHz
	以辐射方式引用（IEC6100-4-6）	10V/m（rms）,f=80Hz～1000MHz
快速瞬变试验IEC255-4	共模 电压峰值	2kV	4kV
	脉冲频率	5kz	2.5kz
	每一极性持续时间	10 min
浪涌雷击试验IEC6100-4-5	电源、交流、直流入口	4KV	共模
		2KV	差模
	I/O入口	2KV	共模
		1KV	差模

适用范围

该微机综合保护测控装置适用于66KV及以下电力网络，提供对输电线路和变压器、电容器、电动机等主设备保护、控制、测量、监视功能，装置采用单元化设计，使其能方便的配备于一次设备中，即可集中组屏，又可分布式安装，通过规范的现场总线接口，支持多个接点协同工作，实现系统级管理和综合信息共享，该系列微机保护测控装置完全符合此方面的技术和适应对未来发展的要求，是构成变、配电自动化系统的理想基础设备。

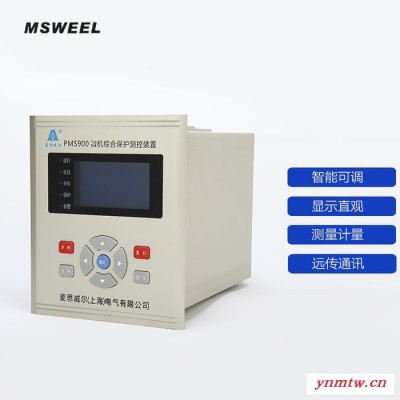

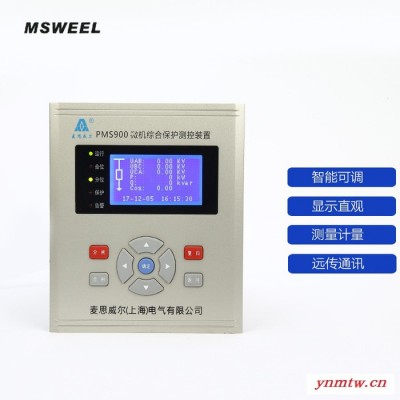

PMS900通用型微机保护测控装置

PMS900通用型微机保护测控装置包含：PMS900-L线路保护装置、PMS900-TC变压器保护装置、PMS900-MB电动机保护装置、PMS900-C电容器保护装置、PMS900-MF母联分段保护装置

保护功能

■ 电流速断保护   ■ 限时速断保护   ■ 过电流保护   ■ 过负荷保护   ■ 过压保护   ■ 欠压保护   ■ 三相一次重合闸   ■ 重合闸后加速   ■ 零序电流保护(高、低)   ■ 零序电压保护   ■ 过流反时限保护   ■ 负序电流保护   ■ 过热保护    ■ 非电量保护(瓦斯保护、温度保护)    ■ 非电量保护(低油压)   ■ 启动时间过长保护   ■ 不平衡电流保护   ■ 不平衡电压保护
