CSW-230M 中置柜用微机电动机保护装置 微机电动机保护器

测量范围	100V，5A
测量精度	0.5级
名称	CSW-230M 微机电动机保护装置
外形尺寸	178*150*65
重量	2000
品牌	cans/可胜
型号	CSW-230M

我们是微机保护装置专业生产厂家，产品规格齐全，质量稳定可靠，免费提供技术支持！
拍前请联系客服确认型号！

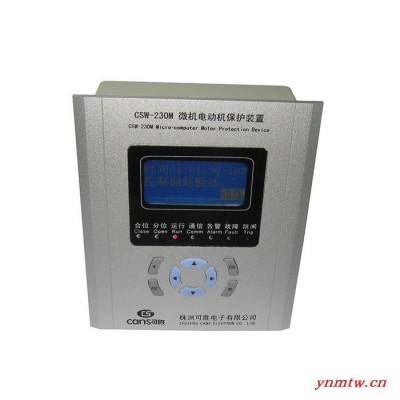

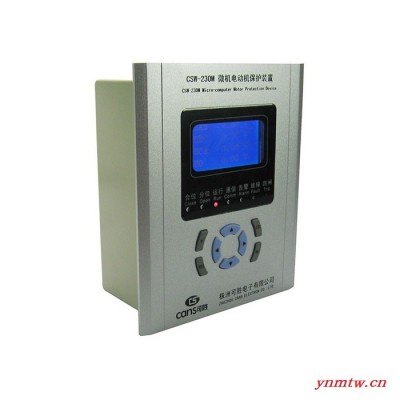

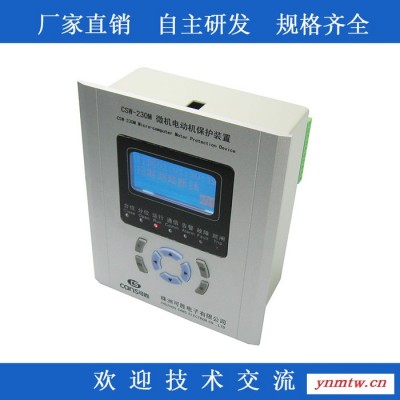

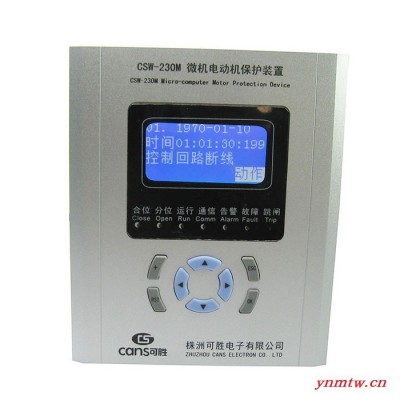

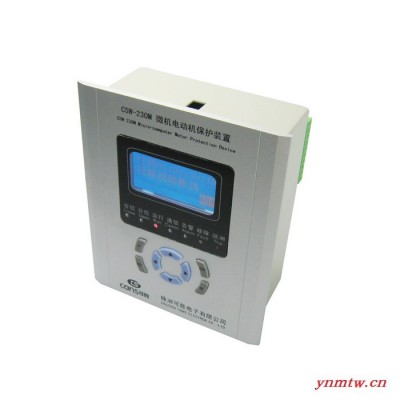

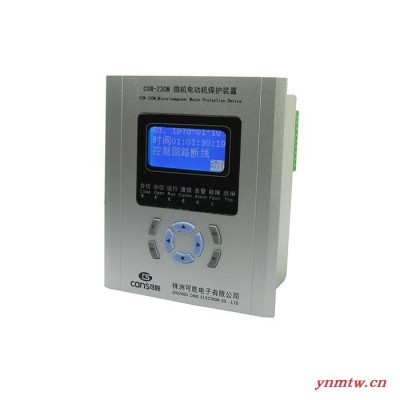

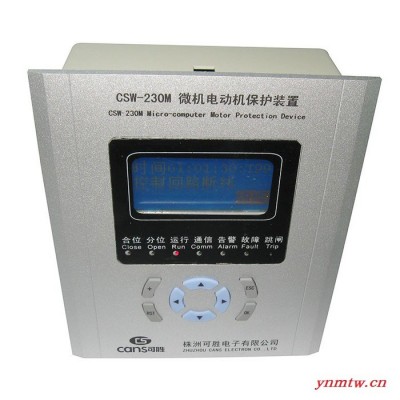

CSW-230M 微机电动机保护装置

CSW-230M微机电动机保护装置简介

       CSW-230M 微机电动机保护装置是株洲可胜电子有限公司为适应本国电气成套事业发展的需要，积累多年电力自动化产品开发经验，吸收国内外先进技术，向广大电力成套厂商推出的一款经济型微机保护装置。可用于变电站、发电厂、高低压配电及厂用电系统，也可以和其它保护、自动设备一起，通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可**地安装于高低压开关柜。

CSW-230M微机电动机保护装置特点

适用于35kV及以下电压等级电网的保护、控制、测量和监视 采用金属全密封式结构，具有良好的抗震、防尘、抗干扰性能 默认100V测量电压，也可根据客户需要，选择直接测量380V电压，节省PT 具有RS485总线串行通信口，并集成了MODBUS标准通信规约 采用频率跟踪技术，实时监视系统频率的变化，实时调整数据采样的时间间隔，可以消除基频波动引起的计算误差，能保证在基频偏离工频50Hz很大的情况下准确计算出当时系统的基频分量、谐波分量和序分量。 遥信电源由装置内部提供，省去外接电源成本 提供四组相互独立的SPST输出，可像PLC一样灵活配置输出口 小型化设计，体积小，重量轻，外形美观，安装方便 默认零序电流和零序电压外接，也可以选择自产，节省零序CT和PT 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强 默认中文界面，可根据客户需要，选择英文界面，人机界面清晰易懂，操作整定方便 装置供电电源、控制回路均为交直流两用，装置电源适应AC/DC110V或者AC/DC220V 具有事件顺序记录功能，可记录150条事件，数据掉电不丢失 具备完善的自检功能，完整的异常记录、事件记录、操作记录、所有信息掉电保持 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺 ，使产品具有很高的电气性能 超低功耗

CSW-230M微机电动机保护装置保护功能

过流一段保护(可选择经低电压、负序电压、方向闭锁) 过流二段保护(可选择经低电压、负序电压、方向闭锁) 过流三段保护(可选择经低电压、负序电压、方向闭锁) 负序过流一段保护 负序过流二段保护 启动时间过长保护 反时限过流保护 零序过流保护(可选择经零序电压、方向闭锁) 过负荷保护 零序过电压保护 低电压保护 过电压保护 过热保护 非电量保护(包括的非电量有：温度升高、温度过高) 逆功率保护 PT 断线告警 控制回路断线告警

CSW-230M微机电动机保护装置测控功能

电动机输入口侧三相测量电流和相位 电动机输入口侧三相保护电流和相位 电动机输入口侧三相电压和相位(线电压和相电压都显示) 电动机输入口侧零序电压(U0)和相位(外接零序PT) 电动机输入口侧零序电流(I0)和相位(外接零序CT) 电动机输入口侧正序电压(U1)和负序电压(U2)(由三相电压计算产生) 电动机输入口侧正序电流(I1)和负序电流(I2)(由三相保护电流计算产生) 电动机输入口侧频率(采集于A相电压) 电动机输入口侧有功功率、无功功率和功率因数 8 路遥信开入采集(其中6路可配置为非电量输入、2路位置信号输入) 开关遥控跳、合闸 4路开出(功能通过跳闸表配置)

CSW-230M微机电动机保护装置通讯功能

高速RS485现场总线，MODBUS-RTU通讯规约，通讯速率9.6kbps

CSW-230M微机电动机保护装置安装图
