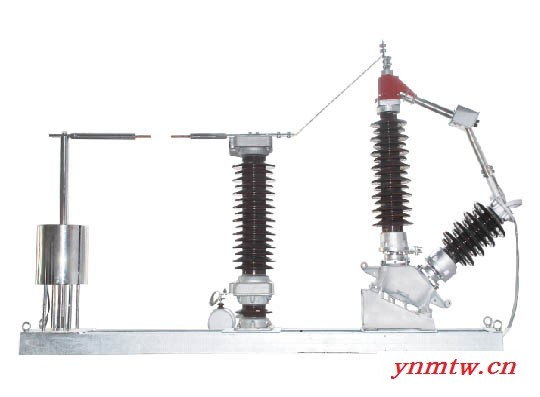

保定北海BH-BAW BH-BAW系列变压器中性点接地保护装置

BH-BAW系列变压器中性点接地保护装置是保定市北海电力设备有限公司专为330KV、220KV、110KV变压器线圈中性点接地而生产的一种保护装置。在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道**是零序电流途经通道，零序保护装置**是根据零序电压和零序电流大小有选择地切除故障元件。BH-BAW系列变压器中性点间隙接地保护装置是集隔离开关、氧化锌避雷器、电流互感器和放电间隙等电气设备组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工行业。

●产品功能特点

◇安装地点：户外

◇环境温度：+60℃— -50℃

◇海拔高度：不高于2000m（超过2000m，）

◇风压不超过700Pa（目当于风速不超过35m/s）

◇覆冰厚度不超过10mm

◇污秽等级：Ⅲ级或IV级

◇地震烈度不超过8度

◇安装场所无易燃、易爆物质，没有频繁的剧烈震动

使用环境条件

3.1 安装地点：户外。

3.2 产品结构：组合式柱上设备

3.3 海拔高度:2000m

3.4 风速:35m/s

3.5 地震烈度: 8度；水平加速度:0.3g；垂直加速度:0.15g

3.6 污秽等级: III级(2.8KV/cm)

3.7 覆冰厚度: 10mm
