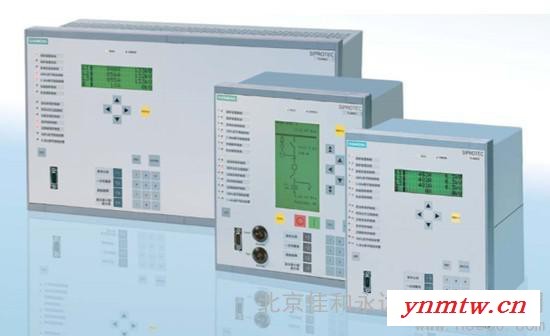

供应西门子Siemens继电保护装置7UM系列

品牌	西门子Siemens
型号	继电保护装置7UM系列

1、应用范围： SIPROTEC 4  系列7UM62型保护是针对大、中、小型发电厂而开发的多功能密集型保护。它具备所有必要保护功能，尤其适用于以下情况： 水轮机和抽水蓄能电机 废能发电厂 利用再生能源（如风和沼气）发电的私人电站 柴油发电机电站 汽轮机电站 工业电站和蒸汽电站 另外它还应用于电机和变压器保护。 大量附加功能协助用户低成本系统管理和可靠电力供应。测量值显示目前运行状态。储存记录和故障录波有助于各种故障分析而不只局限于发电机运行扰动。 各单元的结合体现高效概念。2、保护功能 在基于7UM51系列的大型发电机综合保护系统中作为一个基本保护单元，7UM51系列保护系统可以由7UT51差动保护单元来完善.
集成在装置内的保护功能可以使其用于系统断路器。
实现功能与特性:过流保护（装入低电压）、单相过流保护（可作为转子接地保护）、定子过负荷保护、欠频保护、过电压保护、低电压保护、过频保护、欠频保护、反向功率保护、正向功率保护、不平衡负荷保护、定子接地保护V0>、直接注入（为独立保护设备）、跳闸回路监视。3、通讯接口EC60870-5-103(485或以太网)IEC61850 MMS&GOOSEMODBUS (485或以太网)DIGSI 4  (485或以太网)GPS接口IRIG B(485或TTL)SNTP网络对时4、产品优势
硬件结构设计:
不锈钢外壳
全密闭结构，防护等级达到IP51(防尘)
电磁防护等级达到IEC 4级
通用化结构设计
十五年全免维护设计
高标准的电磁兼容性:
全密封、不锈钢机箱,腐蚀几乎为零.
高电磁兼容性水平:
静态放电, 4级 满足IEC 60255-22-2 / IEC 61000-4-2
快速瞬变干扰, 4级 满足IEC 60255-22-4 / IEC 61000-4-4
高标准的绝缘水平:
2.5 KV (rms) 绝缘水平
满足IEC60255-5(保护)
注: 2.0 KV绝缘水平,满足IEC 60694(开关) 不满足IEC 60255
高品质的输入、输出:
高耐热CT输入: 250 IN (半个周波),
100 IN (1秒),
30 IN (10秒),
4 IN (持续).
高允许电流,
二进制输出:
30A , 0.5s
辅助电源范围: -20% ~+20%.
卓越的工业设计:
1、每一个出口回路受3个场效应管控制
(T1, T2 & T3)
2、在没有驱动出口的时候，继电器线包不被励磁, 所有的3场效应管极管都于高阻状
态时, 一个很小的电流流过3个光耦和继电器线包
3、只有所有3个场效应管控制都导通，出口接点才会闭合
4、如果场效应管导通，其对应的光耦关闭
5、每个场效应管和继电器线包都会被持续监视, 任何错误都会闭锁装置
