供应中基ZD-JXB变压器中性点间隙接地保护装置

一、产品概述

    在1000KV，750KV，500KV，330KV，220KV，110KV，电压等级中三相变压器的中性点接地系统，一般称为大电流接地系统；在66KV，35KV，10KV，6KV电压等级中三相变压器的中性点可以经过消弧线圈接地，电阻接地或不接地系统，一般称为小电流接地系统。

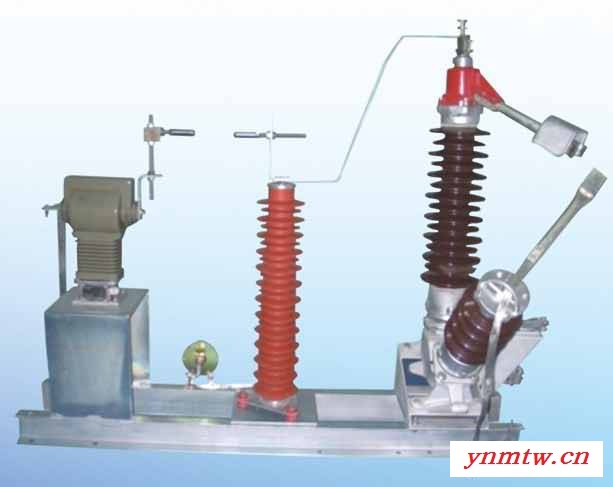

    ZD-JXB 型变压器中性点间隙接地保护装置是保定市中基电气科技有限公司专为220KV、110KV变压器线圈中性点接地而生产的一种保护装置。在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道**是零序电流途径通道，零序保护装置**是根据零序电压和零序电流大小有选择的切除故障元件。ZD-JXB型变压器中性点间隙接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力，冶金，化工，煤炭行业。

二、引用标准

   GB156-93  标准电压

   GB/T 1985-89 交流高压隔离开关和接地开关

   DL/T486 交流高压隔离开关和接地开关订货技术条件

   DL/T593 高压开关设备的共用订货技术导则

   DL/T615 交流高压断路器参数选用导则

   DL/T620 交流电气装置的过电压保护和绝缘配合

   GB/T311-1997 高压输变电设备的绝缘配合

   GB/T775-1987 绝缘子试验方法

   GB/T 5582-1993 高压电力设备外绝缘污秽等级

   GB/T 7354-1987 局部放电测量

   GB11032-2000 交流无间隙金属氧化物避雷器

   GB-T 11604-1989 高压电器设备天线电干扰测量方法

   GB/T 16927-1997 高电压试验技术

   GB191-1990 包装储运图示标志

   GB/T 2900-1989 电工名词术语避雷器

    DL/T 620-1997 交流电气装置的过电压保护及绝缘配合

    国电发[2000]589号 防止电力生产重大事故的二十五项重点要求

三、使用环境条件

    3.1 安装地点： 户内，户外

    3.2 产品结构： 组合式柱上设备

    3.3 周围空气温度：

       **高温度：+55°C

       **低温度：-40°C

       **大日温差：25K

       日照强度： 0.1W/cm2

    3.4 海拔高度： 2000m

    3.5 **大风速： 35m/s

    3.6 地震烈度：8度

       水平加速度：0.3g

       垂直加速度：0.15g

    3.7 污秽等级：Ⅲ级（2.8KV/cm）

    3.8 覆冰厚度：10mm
