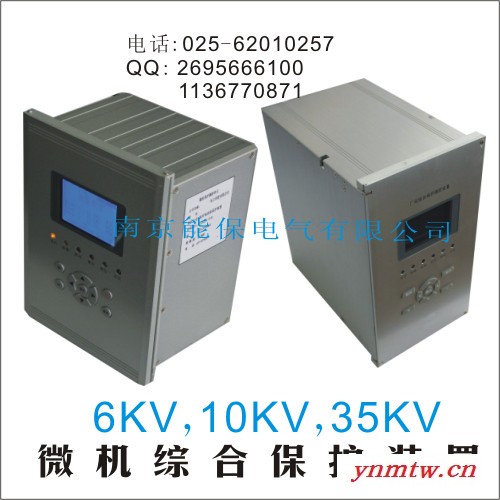

**南京能保PA150系列厂家微机综保 数字继电保护装置 微机综合保护 线路保护

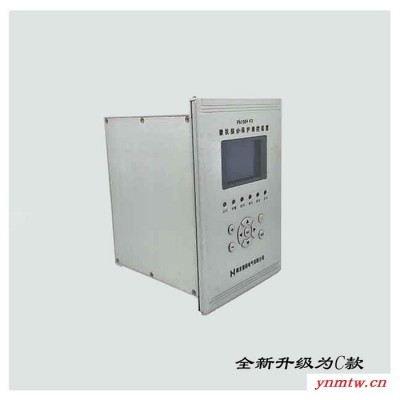

PA150+系列微机综合保护

一、适用范围
PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。
PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。 PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种**应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。

二．主要特点
●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也
采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。
●操作回路交、直流配置灵活，可以适应各种操作机构。
●保护功能配置齐全、动作快速、性能可靠。
●具备完善的装置测试功能，方便了现场的调试和检测。
●装置具备软件对时和硬件对时功能。硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码
对时，装置可自动识别对时方式。
●完善的事件报告处理功能，可保存**32次动作报告，**32次S0E变位记录报告**
新32次用户操作记录报告。
●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。良
好的人机界面、汉字显示、中文报告显示。
●支持一路独立的485 口通信，MODBUS-RTU协议。
●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。
●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。

PA150+F1 线路保护测控装置

PA150+F1 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜**地安装。

PA150+F2 线路保护测控装置
PA150+F2 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜**地安装。

PA150+M 电动机保护测控装置
PA150+M 电动机保护测控装置适用于 10KV 及以下等级三相异步电动机的成套保护。

PA150+B1 微机备自投装置
PA150+B1 备自投装置可适应变电站和发电厂的分段备自投的要求，可集中组屏，也可分散于开关柜。

PA150+C 电容器保护测控装置
PA150+C 微机电容器保护测控装置主要适用于 10KV 及以下电压等级的电容器，可集中组屏，也可分散安装

PA150+F3 线路变压器保护测控装置
PA150+F3 微机馈线变压器保护测控装置主要适用于 35KV 及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。

PA150+V 母线电压保护测控装置
PA150+V 微机母线电压保护及 PT 并列装置主要适用于 35KV 及以下电压等级的母线电压保护及 PT 并列，可集中组屏，也可分散于开关柜。

PA150+PT 母线电压保护测控装置
PA150+PT 微机母线电压保护及 PT 并列装置主要适用于 35KV 及以下电压等级的母线电压保护及 PT 并列，可集中组屏，也可分散于开关柜。

PA150+R 综合测控装置
PA150+R 微机单元综合测控装置主要适用于 110KV 及以下综合测控，可集中组屏，也可分散于开关柜。

PA150+DT 所用变测控装置
PA150+DT 微机单元综合测控装置主要适用于 35KV 及以下所用变测控，可集中组屏，也可分散于开关柜。

能保品质承诺：

u 产品检测    产品严格执行ISO9000的质量体系，同时在**电网电力工业部进行检测并备案

u 环境工艺    整机喷涂美国CRC三防漆，历经数年后PCB光洁如新，确保产品长期工作在恶劣现场环境下

u 高温老化    每台产品出厂前严格执行72小时65℃高温老化筛选，整机不低于7*24小时常温测试

u 包装运输    所有低压备自投产品顺丰包邮

u 郑重承诺    14天包退
