供应河南科创KCP-900微机保护装置 微保 综保 继保

品牌	河南科创
型号	KCP-900

主变类保护系列

KCP-991 主变综合保护测控装置（二圈变）

KCP-992  主变差动保护测控装置（二圈变）

KCP-993  主变差动保护测控装置（三圈变）

KCP-981  主变高后备保护测控装置

KCP-982  主变中后备保护测控装置

KCP-983  主变低后备保护测控装置

KCP-984  主变后备保护操作装置

KCP-985   主变非电量保护装置

KCP-980  主变有载调压保护测控装置

发电机保护系列

KCP-998  发电机差动保护装置
KCP-999  发变组差动保护装置
KCP-988  发电机后备保护测控装置
KCP-989  发电机接地保护测控装置
KCP-988C 发电机综合保护测控装置
KCP-988D  低压发电机保护测控装置
负荷类保护

KCP-971  线路保护测控装置
KCP-972  变压器保护测控装置
KCP-973  电动机保护测控装置（异步）
KCP-974  电动机保护测控装置（同步）
KCP-975  电动机保护测控装置（带电抗器启动）
KCP-976  电容器保护测控装置
KCP-977  电抗器保护测控装置
KCP-978  三线路保护测控装置
KCP-979  母联保护测控装置

辅助类保护

KCP-962  备自投保护测控装置（常规型）
KCP-963  备自投保护测控装置（自恢复型）
KCP-964  电容器自动投切装置
KCP-965  母线PT保护测控装置
KCP-966  母线PT并列保护测控装置

KCP-967  低压减载保护测控装置
KCP-968  低频减载保护测控装置
KCP-969  电压无功自动投切保护测控装置

综合类保护

KCP-994  线路差动保护测控装置
KCP-995  变压器差动保护测控装置
KCP-996  电动机差动保护测控装置
KCP-971C 线路综合保护测控装置
KCP-972C 变压器综合保护测控装置
KCP-973C 电动机综合保护测控装置（异步）
KCP-966J 母线PT并列保护测控装置（带计量并列）
KCP-986  母线差动保护测控装置
KCP-987S 线路距离保护测控装置
KCP-997  线路光纤纵差保护测控装置

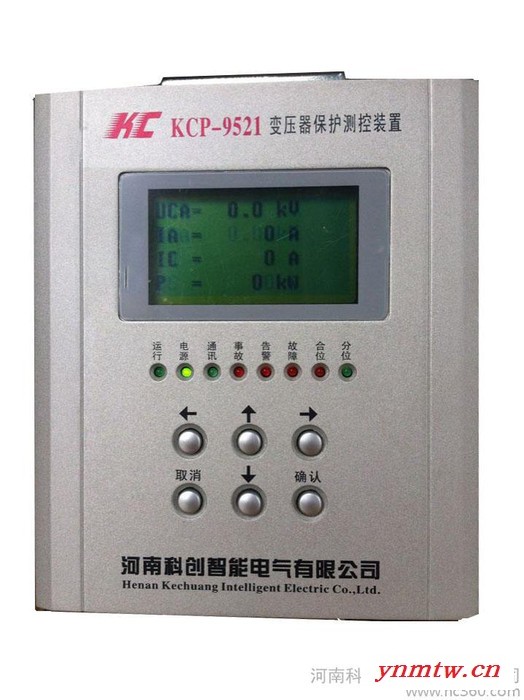

一．面板指示灯说明

面板指示灯共有七个，从右到左排列顺序依次如下：（不同装置另外说明）

l 运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。

l 电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。

l 故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。

l 合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。

l 分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。

l 告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。

l 事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。

二．装置的操作说明

（一）按键使用说明

↑  ：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；

↓  ：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；

←  ：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；

→  ：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；

复位：运行中的程序立即重新执行。

复归：按此键并“确定”后，则将液晶上显示的“事故信息”或“告警信息”消除，同时告警、事故指示灯熄灭。若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。

确定：执行命令后，按此键，则进行下一步操作。

取消：按此键，则返回到上一级菜单。



（二）装置菜单使用说明：

01． 保护投退 02． 保护定值 03． 事件记录 04． 输入输出 05． 采样数值 06． 实时时钟 07． 电能脉冲 08． 出厂设置 09． 设备信息 10． 相位信息 11． 退    出

保护功能投退选择 保护功能对应定值设置 任何操作及事件的存储记录 开入量和开出量的验证 对应二次采样数据的显示 保护装置的时间设定及事件记录时间的依据 保护计算电能的存储 保护装置参数的设置 保护装置的型号，版本号等基本信息, , , 保护装置电压、电流相位状况 返回到主菜单界面





01．保护投退

当光标（黑影部分）处于“保护投退”上时，按“确定”键即进入“保护投退”菜单，显示：

速断   退   操作说明如下：

按“→”，则 退  变成 投  ，按“确定”键，则显示：

PASSWORD1：0000

按“↑”键一次，则0000 变成 1000，

按“确定”键，保护“速断”从“退”保存成“投”，则“速断”投入运行。



若想一次投入所有需要的保护功能，则操作如下：

按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则该保护从 退  变成 投，再按“↓”键，选择需要投入运行的保护，当光标移到所需要投入的保护上时，按“→”，则所选择的保护从 退  变成 投，重复以上步骤，可将所需要的保护全部从“退”改成“投”，再按“确定”键，则显示：

PASSWORD1：0000

如上面的操作方式，将0000，改成“1000，按“确定”键，则将所选择需要投入的所有的保护从“退”保存成“投”，则所投入的保护将运行。

说明：所有出厂的密码为“1000”。



02．保护定值

当光标（黑影部分）处于“保护定值”上时，按“确定”键即进入“保护定值”菜单，显示：

保护定值套数：00：001.00

00（序列号）：001（整数位）.00（小数位），此为**套整定值

一次电压比例系数（实际的电压等级数值6kV→6，10kV→10，35kV→35，110kV→110等）：

KV1   01：000.00 （KV1为一次电压比例系数简称；01:为序列号，000.00为数值位）

若该一次系统为：6KV站，则一次电压比例系数整定为：6.00，操作步骤如下：

通过右移键“→”按三次，将光标移动到第三个“0”上，即显示为：01： 000.00

按上移键“↑”六次（或者按“↓”键四次）后，则变成：01： 006.00

按“确定”键，则显示：PASSWORD1：0000

将0000改成1000后 ，再按“确定”键，则将数据006.00保存起来。



将光标向下移动一次到：

一次电流比例系数（测量电流互感器的变比值除以10；除以10是防止整定数值溢出）

200/5的互感器整定为4＝200/5/10；75/5的整定为1.5＝75/5/10）：

Ki1   02：000.00（200/5的互感器）整定为：02：004.00即可。

将光标向下移动到“速断定值”：按照整定的定值移动光标到相应的位置上进行数字修改，将修改后的定值按“确定”键，则显示：PASSWORD1：0000

将0000改成1000后 ，再按“确定”键，则将数据010.00保存起来。

其它数据的修改方式操作相同。



特别说明：所有的保护整定值均为二次值，若整定部门给出的是一次定值，需要再对应除以互感器变比值即可得到二次值，输入二次整定值即可。



如需详细资料请致电  0371-86057882   13303811706 河南科创愿与您携手！
