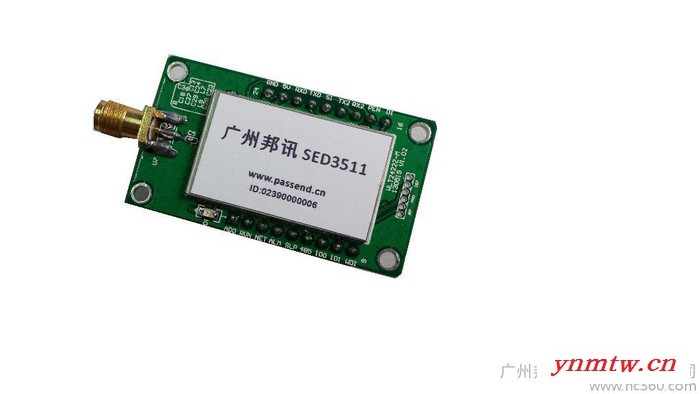

供应PASSENDSED3511ZIGBEE无线通讯模块

产品特点

l  使用简单的串口**能建立复杂的无线自组网络

l  全球开放频段,无需申请无线设备牌照

l  全球**设备ID标识

l  低功耗，智能休眠和唤醒

功能介绍

l  采用双芯片设计方案，抗干扰能力更强

l  自动组网，模块具备掉电后网络自动修复功能

l  数据传输通过串口既可在任意节点间进行传播

l  用户不用考虑Zigbee协议使用串口线一样使用无线模块

l  支持点对点、点对多点功能

l  具有16个可配置通道，可有效的避开的Wifi干扰

l  网络容量**多支持9330个节点

l  具备中继器路由或终端设备功能，中心节点、路由节点、终端节点可任意设置

l  广播发送或目标地址发送模式可选

l  2.4G频段，空旷环境1KM以上距离通讯(视具体环境而定)

l  发射功率：5dB 增强型：20dB

规格参数

ZIGBEE网络

         接口类型：SMA天线接口

标准及频段：IEEE 802.15.4，ISM2.4～2.5GHz

户外/视距通信距离：

>100M

>1KM（带PA）

发射功率：

2.82 mw (+4.5dBm)

100 mw (+20dBm) （带PA）

理论带宽：250Kbps

灵敏度：

-97dBm

-103dBm（带PA）

网络拓扑：

点对点、点对多点、对等和Mesh网络

信道数：16个信道

**大包字节数300Bytes

串口

接口数量：1

接口类型：标准的TTL串口

串口参数

数据位：7，8

停止位：1，2

校验位：None，Even，Odd

波特率：9600 bps - 115200Kbps

电源接口

接口类型：双排2.54插针

输入电压： 3.3 VDC

模块发射电流：<120mA

模块接收电流：<45mA

模块待机电流：<40mA

结构特点

类型：插针式模块

接口：双排2.54插针

重量：8g

尺寸：

     模块尺寸：31.5 x 32 x 13.2mm

安装尺寸：39.5 x 32 x 13.2mm

安装方式：嵌入式

工作环境

工作温度：-40 - 85 °C

工作湿度：5 - 95% RH（无凝露）
