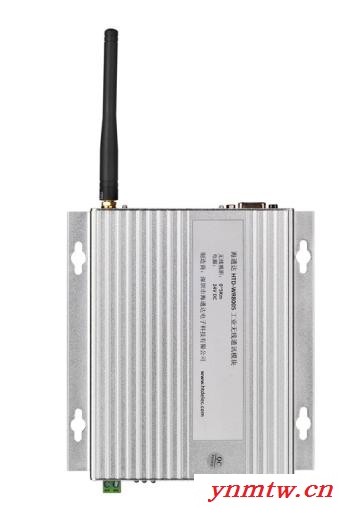

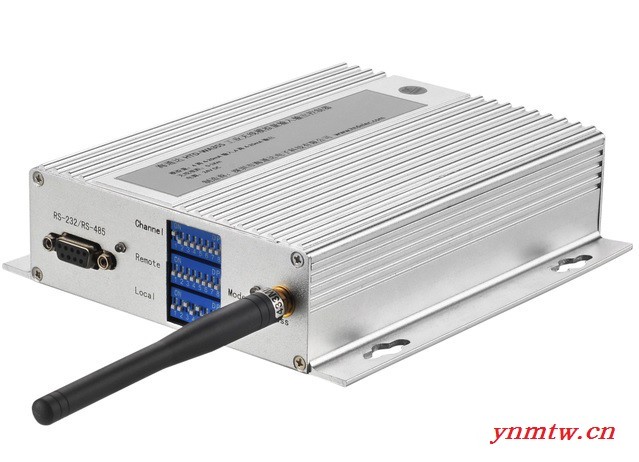

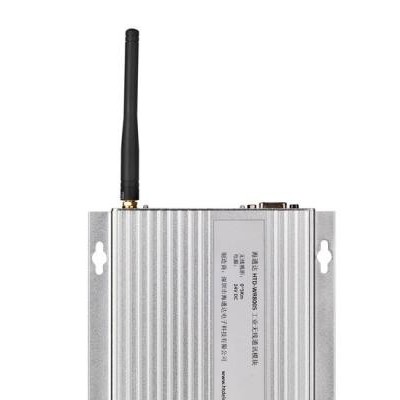

供应海通达-HTD-WR8001工业无线通讯模块

品牌	海通达-HTD
型号	HTD-WR8001
波特率	9600
尺寸	115*115*36
传输距离	0-3km
传送	无线
功率	1
频道	1-8
频率	433
增益	6

一、产品介绍：
      HTD-WR8001是一款工业级无线编程通讯模块，通讯距离可达1KM，支持西门子S7-200、300系列、施耐德、三菱、AB等品牌和系列的PLC之间进行无线通讯，同时可与变频器、人机界面、传感器等工业系统部件的无线数据通讯，适用于各种点对点、点对多点、多点对多点的无线数据通讯。该系列产品均具有可通过无线方式完全隔离现场危险信号、收发一体、安装方便、使用简单、性价比高、稳定可靠等特点。
      HTD-WR8001工业无线通讯模块支持标准的MODBUS协议，包括MODBUS ASCII协议和MODBUS RTU协议。
      HTD-WR8001工业无线通讯模块具有高稳定性、低故障率、低成本的特点，它提供了丰富的外围接口（RS232RS485PPI以太网），具有安装维护方便、穿透能力强、组网结构灵活、大范围覆盖等特点。适合于点多而分散、地理环境复杂等应用场合，可广泛应用于水纹、油田、电力、交通、气象、环保、安防、报警等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求，大大降低人员劳动强度和企业运营成本。

二、HTD-WR8001工业无线通讯模块技术指标：
◆调制方式： GFSK
◆工作频率： 150MHz、400～470MHz
◆发射功率： 100dBm (0.5W)
◆传输距离：0-1000m（可定制10-20Km）
◆通讯接口： RS-232/485
◆接口速率： 1200/2400/4800/9600/19200/38400bps，出厂前选定
◆接收灵敏度： -123dBm~-116 dBm，（-118 dBm@9600bps）
◆接口数据格式： 8E1/8N1（偶校验/无校验）
◆工作温度：  -40℃~85℃(工业级)
◆尺寸：114mm×110mm×37mm
◆电源： 24VDC（12～36VDC）
◆发射电流： <400 mA
◆接收电流： <50mA
◆休眠电流： <5μA
◆工作湿度： 10%~90%相对湿度，无冷凝

三、HTD-WR8001工业无线通讯模块特点：
◆发射功率：标准配置0.5W。
◆载频频率：433MHz，可提供402~ 470MHz 载频。
◆低误码率：完善的软件保证高抗干扰能力和低误码率。HTD-WR8001工业无线通讯模块基于GFSK 的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力，在信道误码率为10-3 时，可得到实际误码率10-5~10-6。
◆传输距离远：
在视距情况下，天线高度>2 米,可靠传输距离可达3000m(BER=10-3 @9600bps)。
在视距情况下，天线高度>2 米,可靠传输距离可达4500m(BER=10-3 @1200bps)。
◆透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的假数据(所收即所发)。
◆多信道：HTD-WR8001 标准配置提供8个信道，满足用户多种通讯组合方式。
◆双串口，3 种接口方式：HTD-WR8001提供2 个串口3 种接口方式，COM1 为TTL 电平UART 接口，COM2由用户自定义为软件模拟的RS-232/RS-485 口。
◆大的数据缓冲区：接口波特率为1200/4800/9600/19200/38400bps。格式为8N1/8E1，用户自定，可传输无限长的数据帧，用户编程更灵活。
注意：HTD-WR8001的通讯速率不能由用户自行设置，用户定货时选定，出厂时已设置。
◆智能数据控制，用户无需编制多余的程序：即使是半双工通讯，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，HTD-WR8001自动完成。
◆低功耗及休眠功能：+12V 供电，接收电流<60mA，发射电流<600mA，休眠电流<5uA。
◆高可靠性，体积小、重量轻：采用单片射频集成电路及单片MCU，外围电路少，可靠性高，故障率低。
◆多种天线配置方案，满足用户不同的结构需要。
