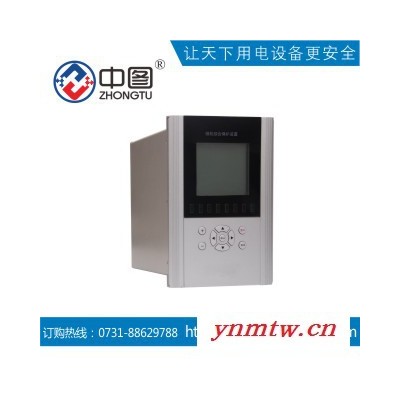

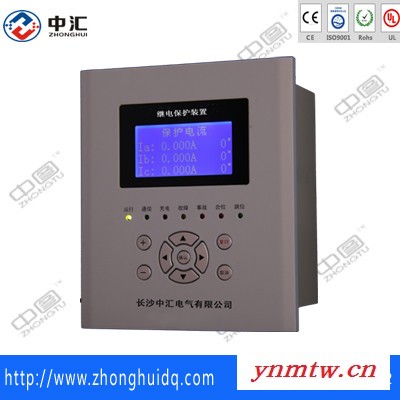

微机综合保护装置

产品名称：微机保护装置

产品型号：GBW-500

产品品牌：中图

公司出厂：湖南长沙中汇电气厂

售后保障：质保一年，免费保修

装置简介

GBW-500微机综合保护装置是专为6～35kV高压开关柜和0.4kV低压开关柜开发的保护、测控装置。可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能，适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

主要特点

u 专业化的结构设计

a) 装置采用3U*6U标准机箱，体积小，重量轻，外形美观，安装方便；

b) 装置采用模块化结构设计，强弱电完全分开，通过**九项**高电磁兼容标准；

c) 装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗**件。

u 人性化设计

a) 采用192×160点阵液晶，能实时显示一次接线图，电压电流波形；

b) 配备大容量存储器，可存储500条分类型的SOE；

c) 可独立整定2套定值，定值切换安全方便。

u 高可靠性

a) 采用新型高速32位CPU配合工业用实时操作系统使装置具有很高的稳定可靠性；

b) 软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。

u 双网通信

a) 具有一个独立的RS485总线串行通信口；

b) 波特率1200～38400可任意设置；

c) 支持IEC60870-5-103规约，Modbus-RTU规约，可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接；

d) 具有一个RJ45网络通信口；

e) 支持IEC60870-5-104规约。

u 高精度采样系统

a) 采用微型精密电流、电压互感器，体积小，重量轻，负载小。

b) 有源低通滤波和完善的软件滤波。

u 免调节、易维护的概念设计

a) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；

b) 具备完善的自检功能。

技术指标

2.1 额定参数

1) 工作电源

额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u    交流-20%～+20%

2) 交流回路

交流电压： 100 V 或100/3 V ；

交流电流： 5A或1A（订货注明）；

额定频率： 50Hz。

3) 过载能力

交流电流回路： 2倍额定电流连续工作；

            10 倍额定电流10s；

            40 倍额定电流1s；

交流电压回路： 1.2倍额定电压连续工作；

1.8倍额定电压10s；

直流电源回路： 80%～110%直流电源额定电压连续工作。

2.2 装置功耗

1) 交流电流回路： 当In=5A时， 每相不大于1.0VA；


当In=1A时， 每相不大于0.5VA；

2) 交流电压回路： 当Un＝100V时， 每相不大于1.0VA；

当Un＝100/3 V时，每相不大于0.5VA；

3) 直流电源回路： 正常工作时， 不大于15W；


保护动作时， 不大于20W。

2.3 环境条件

1) 环境温度： -25℃～+70℃；

2) 大气压力： 80 kPa～110 kPa；

3) 相对湿度： 5%～95%(产品内部不凝露，不结冰)。
