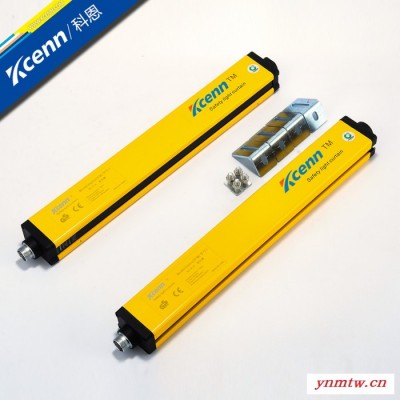

科恩KT40-8E-A 冲床保护器安全光幕安全光栅红外光栅传感器光电保护装置

为什么选择山东科恩安全光幕/光栅传感器产品？？

1.抗干扰性能强

2.寿命长

3.安全光幕/光栅支持PNP/NPN两种模式

4.防尘防水IP65（防水泼溅）

5.业内反映速度15ms

山东科恩安全光幕/光栅的主要特性及参数：

安全光幕/光栅 手指防护 手掌保护 手臂保护 人体保护

主要特性KT安全光幕

检出物:10mm/20mm/30mm/40mm/80mm

工作距离0~24m

保护高度:150mm~2960mm

符合EN/ISO 13849-1(原EN 954-1) 4级

符合IEC 61496-1和-2的4级

TUV认证，CE认证，UL认证

防护等级，IEC IP65

光学同步

自动控

尺寸35x50xHtmm

电源电压DC12-24V

发射器电流损耗50mA /1.5W

接收器电流损耗(不带负载)160mA/4.7W

输出电流100mA

保护等级（IEC61140）Ⅲ

环境温度-10~+55℃（但不结冰）

存储温度-25~+75℃

防护等级（EN60529）IEC IP67

外壳材料铝合金光学材料PMMA

发射波长IR 950nm

电气保护：光幕自带防止过载和短路保护功能，可承受短时高压过载。

连接：光幕标准配置为5芯的连接线，同时可选2m，5m或10m长PUR电缆可供选择。

使用范围：

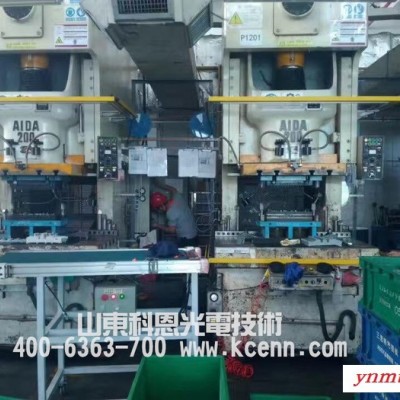

冲压机械，锻压机械，剪切机械，工装设备，自动化装配线，制模机械，压滤机械，橡胶机械注塑机械，

升降控制机械，切纸机械，立体车库，木工机械，折弯机械，自动化涂装设备，自动化装配线，自动仓储设

备，自动焊接线，其它存在危险场合.

安全光幕控制器特点：

(*安全光幕控制器同安全光幕配合使用可以有效提升安全等级）

发射器： 由若干发射器件组成，发射红外光线;

接收器： 由若干接收器件组成，接受红外光线，与发射器的发射器件一一对应，形成保护光幕，产生通光、遮光信

号，同时通过信号电缆将信号传输给控制器对外部设备进行控制;

信号电缆：用来传输控制器和发射器、接收器之间的信号;

控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制;

安装支架：把发射器与接收器固定在机台上;

（*安全光幕在接线过程中，要遵循说明书说明）

步骤一：根据保护要求确定保护范围及型号

保护范围又称工作距离

kecnn科恩安全光幕/光栅的保护范围0-24m能够适合大多数机器的要求.

步骤二：选择所需要的保护高度

保护高度随意调

对于一般机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护装置;

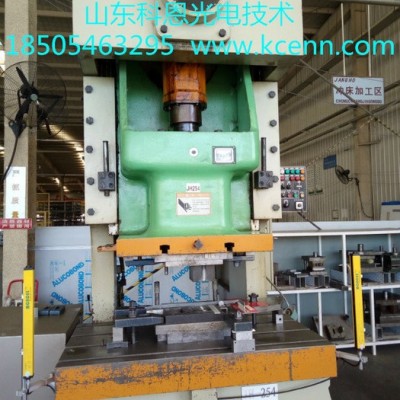

对于冲床其保护高度应不小于： 机床滑块行程 + 调节量;

注意：传感器的外形高度≠有效保护高度

有效保护高度=光轴间距*（光轴数-1）

总高度=铝材高度+两端长度

步骤三、根据保护部位选择光轴间距

10mm保护手指

20mm保护手掌

40mm保护手臂

80mm保护人体

步骤四：选择所需要的输出类型

1.PNP/NPN输出（安全等级AA）

2.双NPN输出（安全等级AAA）

3.双PNP输出（安全等级AAA）

4.数字输出 （安全等级AAAA）

5.继电器输出（安全等级A）
