供应海通达HTD-8003无线通讯模块

一、产品介绍：

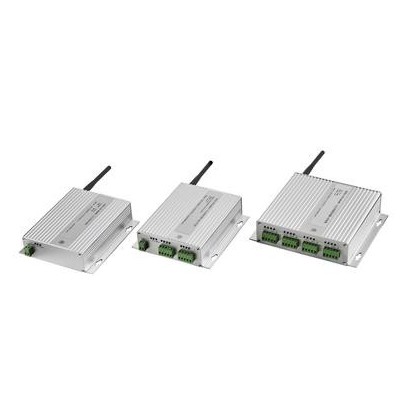

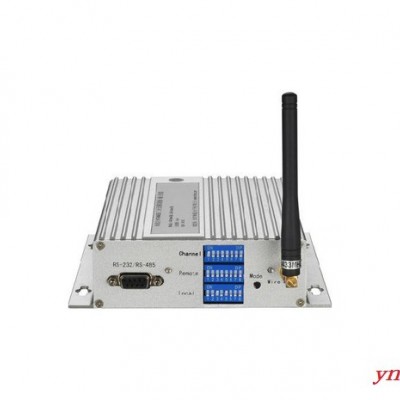

HTD-8003是一款工业级无线编程通讯模块，通讯距离可达3KM，支持西门子S7-200、300系列、施耐德、三菱、AB等品牌和系列的PLC之间进行无线通讯，同时可与变频器、人机界面、传感器等工业系统部件的无线数据通讯，适用于各种点对点、点对多点、多点对多点的无线数据通讯。该系列产品均具有可通过无线方式完全隔离现场危险信号、收发一体、安装方便、使用简单、性价比高、稳定可靠等特点。

  HTD-8003工业无线通讯模块支持标准的MODBUS协议，包括MODBUS ASCII协议和MODBUS RTU协议。

  HTD-8003工业无线通讯模块具有高稳定性、低故障率、低成本的特点，它提供了丰富的外围接口（RS232RS485PPI以太网），具有安装维护方便、穿透能力强、组网结构灵活、大范围覆盖等特点。适合于点多而分散、地理环境复杂等应用场合，可广泛应用于水纹、油田、电力、交通、气象、环保、安防、报警等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求，大大降低人员劳动强度和企业运营成本。

二、技术指标：

◆调制方式： GFSK

◆工作频率： 429.00~434.93MHz

◆发射功率： 30dBm (1W)

◆传输距离： 0-3Km

◆通讯接口： RS-232/485

◆接口速率：
1200/2400/4800/9600/19200/38400bps，出厂前选定

◆接收灵敏度： -123dBm~-116 dBm，（-118 dBm@9600bps）

◆接口数据格式： 8E1/8N1（偶校验/无校验）

◆工作温度：  -40℃~80℃(工业级)

◆尺寸：178mm×148mm×40mm

◆电源： +4.75~12.25VDC

◆发射电流： <400 mA

◆接收电流： <50mA

◆休眠电流： <5μA

◆工作湿度： 10%~90%相对湿度，无冷凝

三、HTD-8003工业无线通讯模块特点：

◆发射功率：标准配置1W。

◆载频频率：433MHz，可提供402~ 470MHz载频。

◆低误码率：完善的软件保证高抗干扰能力和低误码率。HTD-8003工业无线通讯模块基于GFSK 的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力，在信道误码率为10-3 时，可得到实际误码率10-5~10-6。

◆传输距离远：在视距情况下，天线高度>2 米,可靠传输距离可达3000m(BER=10-3@9600bps)。在视距情况下，天线高度>2 米,可靠传输距离可达4500m(BER=10-3@1200bps)。

◆透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的假数据(所收即所发)。

◆多信道：HTD-8003 标准配置提供32个信道，满足用户多种通讯组合方式。

◆双串口，3 种接口方式：HTD-8003提供2 个串口3 种接口方式，COM1 为TTL 电平UART 接口，COM2由用户自定义为软件模拟的RS-232/RS-485 口。

◆大的数据缓冲区：接口波特率为1200/4800/9600/19200/38400bps。格式为8N1/8E1，用户自定，可传输无限长的数据帧，用户编程更灵活。

注意：HTD-8003 的通讯速率不能由用户自行设置，用户定货时选定，出厂时已设置。

◆智能数据控制，用户无需编制多余的程序：即使是半双工通讯，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，HTD-8003 自动完成。

◆低功耗及休眠功能：+5V 供电，接收电流<50mA，发射电流<400mA，休眠电流<5uA。

◆高可靠性，体积小、重量轻：采用单片射频集成电路及单片MCU，外围电路少，可靠性高，故障率低。

◆多种天线配置方案，满足用户不同的结构需要。

四、HTD-8003工业无线通讯模块应用领域

◆ 水处理行业压力、流量、温度等数据采集与无线传输、控制

◆  野外气象站的风速、雨量、湿度等数据采集与无线传输、控制

◆ 农业蔬菜大棚温度、湿度、二氧化碳浓度等数据采集与无线传输、控制

◆ 汽车生产车间的AGV小车无线数据传输与控制

◆ 各种OEM生产设备的无线信号采集与传输

七、HTD-8003工业无线通讯模块的组网应用

HTD-8003无线通讯模块半双工通讯模式**适合点对多点的通讯方式。这种方式首先需要设1 个主站，其余为从站，所有站都编一个**的地址。通讯的协调完全由主站控制，主站采用带地址码的数据帧发送数据或命令，从站全部都接收，并将接收到的地址码与本地地址码比较，不同则将数据全部丢掉，不做任何响应；地址码相同，则证明数据是给本地的，从站根据传过来的数据或命令进行不同的响应，将响应的数据发送回去。这些工作都需要上层协议来完成，并可保证在任何一个瞬间，通讯网中只有一个电台处于发送状态，以免相互干扰。

HTD-8003工业无线通讯模块也可用于点对点通讯，使用更加简单，在对串口的编程时，只要记住其为半双工通讯方式，时刻注意收发的来回时序**可以了。
